HSMC-C191-T0000

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 637nm 125° 2V 20mA 带平顶,矩形 扩散,无色 红色 2-SMD 标准安装,贴片安装 1.6mm*800μm*700μm
供应商型号: AV-E-HSMC-C191-T0000
供应商: Avnet
标准整包数: 4000

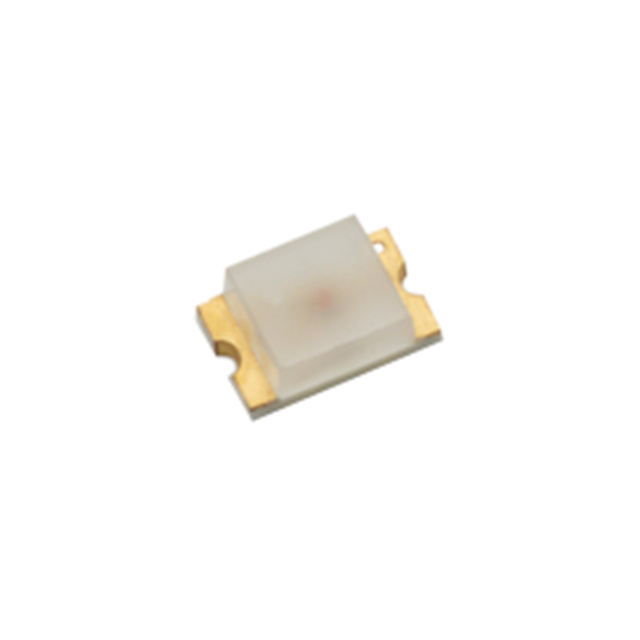

BROADCOM 发光二极管 HSMC-C191-T0000

HSMC-C191-T0000概述

    HSMC-C191-T0000 高性能表面贴装ChipLED 技术手册

    1. 产品简介


    HSMC-C191-T0000是一款表面贴装LED(ChipLED),采用工业标准的1.6mm×0.8mm封装尺寸。其核心材料为高效的AlInGaP,具有卓越的光效和高亮度特性。由于其小巧的体积和灵活的设计,HSMC-C191-T0000特别适用于需要均匀光分布、高亮度且占用较少板面的应用场景。
    此款LED广泛应用于多个行业,如工业设备、消费电子产品、游戏设备、家用电器以及黑白家电市场。它非常适合用于按钮背光、图标背光和状态指示等领域。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 |
    ||
    | 色彩 | 红色
    | 发光强度(Iv) | 285 mcd | 450 mcd | 1125 mcd |
    | 峰值波长(λp) | 637 nm | 626 nm | 635 nm |
    | 主导波长(λd) | 620 nm | 626 nm | 635 nm |
    | 视角(2θ1/2) | 125°
    | 正向电压(VF) 2.4 V
    | 反向电压(VR) 5 V |
    | 热阻(Rθjp) | 1.6°C/W | 2.4°C/W | 300°C/W |
    此外,HSMC-C191-T0000的绝对最大值包括:正向电流最高可达25mA,峰值正向电流可达100mA,功率消耗不超过60mW,LED结温范围为–40°C到+85°C,存储温度范围也为–40°C到+85°C。

    3. 产品特点和优势


    - 高亮度:采用高效AlInGaP材料,保证了高亮度输出。
    - 均匀光分布:拥有宽视角,可实现更均匀的光分布。
    - 小封装:1.6mm×0.8mm的小封装使其适用于各种紧凑设计。
    - 高可靠性:提供多种保护措施,如反向电压限制,以确保长时间稳定运行。

    4. 应用案例和使用建议


    - 按钮背光:常用于电子设备的按钮背光,提高用户的操作体验。
    - 图标背光:在各种控制面板中作为图标背光使用,增加设备美观度。
    - 状态指示:用于显示设备的状态信息,例如电源状态、错误代码等。
    使用时应注意以下几点:
    - 焊接条件:建议采用回流焊方式焊接,避免多次焊接和外部压力。
    - 防潮处理:处理过程中应遵循湿度敏感器件的操作指南,防止受潮损坏。

    5. 兼容性和支持


    - 兼容性:支持自动贴片机贴装,适合现代电子制造流程。
    - 支持服务:制造商提供详细的技术文档和支持,确保客户能够正确使用和维护该产品。

    6. 常见问题与解决方案


    - Q1:如何判断LED是否正常工作?
    - A1:使用万用表测量正向电压和反向电压,若符合技术参数,则表明LED正常。

    - Q2:如何处理受潮问题?
    - A2:按照手册建议进行烘烤处理,具体条件包括温度和时间。

    7. 总结和推荐


    HSMC-C191-T0000是一款集高性能、小封装和广泛应用于一体的LED产品。其高亮度、均匀光分布和高可靠性使其成为各类电子设备的理想选择。考虑到其出色的特性和良好的技术支持,强烈推荐使用该产品。
    此文章旨在全面介绍HSMC-C191-T0000的主要特性和应用方法,希望对电子元器件的设计和制造有所帮助。

HSMC-C191-T0000参数

参数
波长 637nm
测试电流 20mA
显示颜色 红色
视角 125°
透镜类型 扩散,无色
Vf-正向电压 2V
透镜形状 带平顶,矩形
长*宽*高 1.6mm*800μm*700μm
通用封装 2-SMD
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

HSMC-C191-T0000厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HSMC-C191-T0000数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HSMC-C191-T0000 HSMC-C191-T0000数据手册

HSMC-C191-T0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
