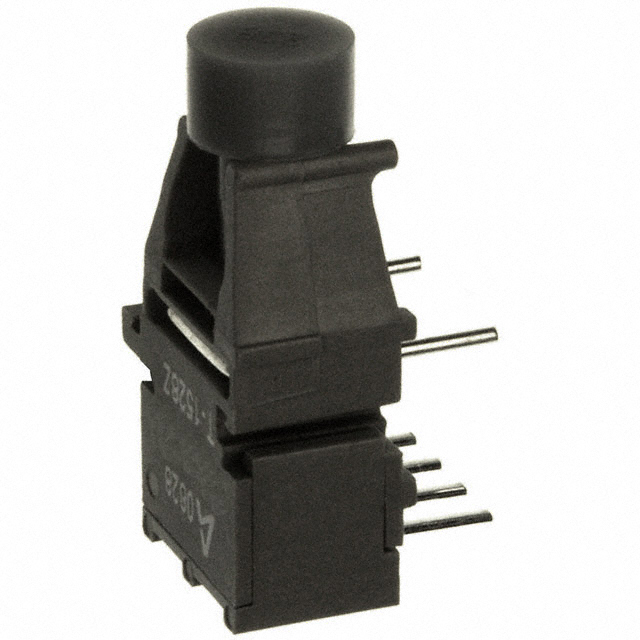

HFBR-1528Z

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 600nm 500m 5.25V HardCladSilica 15Mbps Versatile Link 18.9mm*12.2mm*7.62mm
供应商型号: HFBR-1528Z
供应商: 云汉优选
标准整包数: 800
BROADCOM 发光二极管 HFBR-1528Z

HFBR-1528Z概述

    HFBR-0508Z Series光纤收发器技术手册

    1. 产品简介


    HFBR-0508Z系列是一套由光纤发射器(HFBR-1528Z)和接收器(HFBR-2528Z)组成的通信组件,可在红光(650纳米)波长下工作。该系列产品适用于各种应用领域,如工业控制、工厂自动化、串行现场总线、系统内部链接(板对板、机架到机架)、RS-232/485的扩展等。它们的主要功能是提供高电压隔离,消除接地环路,减少电压瞬变敏感度,并且能够在高达10兆比特每秒(MBd)的数据传输速率下工作。

    2. 技术参数


    - 信号速率:直流至10 MBd
    - 距离:最大50米(1毫米塑料光纤),最大500米(200微米硬包覆二氧化硅光纤)
    - 动态范围接收器:允许在零到最大链路距离之间操作
    - 耦合器:兼容Avago的多样化连接器家族
    - 脉宽失真(PWD):限制低占空比或突发模式数据的失真
    - 噪声免疫性:高
    - 温度范围:-40°C至+85°C
    - 供电电压:4.75 V至5.25 V
    - 驱动电流:最高可达90 mA(峰值正向输入电流)
    - 绝对最大额定值:存储和操作温度-40°C至+85°C;接收器供电电压-0.5 V至+5.5 V

    3. 产品特点和优势


    HFBR-0508Z系列的产品具有以下几个独特的优势:
    - 环保:符合RoHS标准
    - 多距离支持:适用于多种光纤类型,覆盖不同距离需求
    - 简化设计:无需编码或数字化电路
    - 动态范围广:接收器允许在多种环境条件下稳定工作
    - 高可靠性和安全性:具有高噪声免疫性和脉宽失真控制

    4. 应用案例和使用建议


    该产品广泛应用于工业自动化控制和现场总线通信。例如,在工厂自动化系统中,这些收发器可以用来在多个设备之间传输大量数据。具体的应用场景包括生产线监控、机器对机器通信等。使用时应注意:
    - 确保静电防护措施到位,避免静电损坏
    - 使用推荐的驱动电路以确保最佳性能

    5. 兼容性和支持


    HFBR-0508Z系列产品与Avago的多样化连接器兼容,便于快速安装和维护。制造商提供了详细的文档和技术支持,用户可以在官网上获取更多相关信息。

    6. 常见问题与解决方案


    - 问题1:数据传输速度不足
    - 解决方案:检查光纤长度是否过长,确保使用的是正确类型的光纤(1毫米塑料光纤或200微米硬包覆二氧化硅光纤)
    - 问题2:信号失真严重
    - 解决方案:确认驱动电流设置是否合适,适当调整驱动电流

    7. 总结和推荐


    总体来看,HFBR-0508Z系列光纤收发器在工业自动化和现场总线通信领域表现出色。其优秀的噪声免疫性、广泛的动态范围支持以及高可靠性使其在市场上具备较强的竞争力。因此,对于需要高可靠性和高性能数据传输的应用场景,HFBR-0508Z系列是一个非常值得推荐的选择。

HFBR-1528Z参数

参数
波长 600nm
连接类型 Versatile Link
最大传输距离 500m
最大工作供电电压 5.25V
最小工作供电电压 -
数据传输速率 15Mbps
光纤类型 HardCladSilica
长*宽*高 18.9mm*12.2mm*7.62mm
应用等级 工业级
零件状态 在售
包装方式 散装,管装

HFBR-1528Z厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HFBR-1528Z数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HFBR-1528Z HFBR-1528Z数据手册

HFBR-1528Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
121+ ¥ 63.02
1021+ ¥ 61.924
3021+ ¥ 61.376
库存: 5000
起订量: 800 增量: 800
交货地:
最小起订量为:121
合计: ¥ 7625.42
