HLMP-1301-E00A1

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 635nm 60° 2.4V 圆形,带圆顶 扩散,有色 红色 通孔安装 3.43mm(长度)*3.43mm(宽度)
供应商型号: AV-E-HLMP-1301-E00A1
供应商: Avnet
标准整包数: 2000

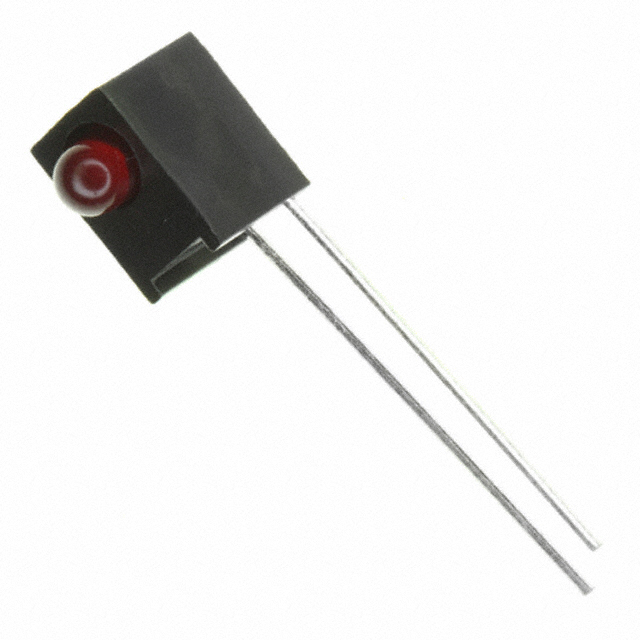

BROADCOM 发光二极管 HLMP-1301-E00A1

HLMP-1301-E00A1概述


    产品简介


    本家族的T-1灯广泛应用于通用指示应用中。这些LED灯通过优化扩散剂、色片和光学设计,实现了卓越的光输出和宽广的视角。每个颜色提供了多种亮度选择,以增加设计灵活性。这些产品包括HLMP-1301、HLMP-1401、HLMP-1503、HLMP-K401和HLMP-K600系列,均为T-1(直径3mm)的扩散型LED灯。

    技术参数


    - 封装尺寸:
    - 最大长度:0.65 mm(0.026 in)
    - 最小直径:24.1 mm(0.95 in)
    - 主要高度:4.70 mm(0.185 in)
    - 其他尺寸见表格
    - 电气特性:
    - 峰值正向电流:红/橙:90 mA;黄:60 mA;绿:90 mA
    - 平均正向电流:红/橙:25 mA;黄:20 mA;绿:25 mA
    - DC电流:红/橙:30 mA;黄:20 mA;绿:30 mA
    - 反向电压:5 V
    - 脉冲峰值电流:500 mA
    - 工作温度范围:红/橙/绿:-40°C 至 +100°C;黄:-40°C 至 +100°C
    - 存储温度范围:-40°C 至 +100°C
    - 工作条件:
    - 正向电流:10 mA时
    - 主波长:高效率红:635 nm;橙:600 nm;黄:583 nm;绿:565 nm;祖母绿绿:558 nm
    - 显著波长:高效率红:626 nm;橙:602 nm;黄:585 nm;绿:569 nm;祖母绿绿:560 nm
    - 光谱线半宽度:高效率红:40 nm;黄:36 nm;绿:28 nm;祖母绿绿:24 nm
    - 响应速度:高效率红:90 ns;橙:280 ns;黄:90 ns;绿:500 ns;祖母绿绿:3100 ns
    - 容量:高效率红:11 pF;橙:4 pF;黄:15 pF;绿:18 pF;祖母绿绿:35 pF

    产品特点和优势


    - 高亮度:提供4种高亮度颜色选择,包括高效率红、橙、黄、高性能绿。
    - 普遍使用的封装:采用流行的T-1直径封装。
    - 广泛的视角:实现宽广的视角,适合各种应用场景。
    - 可靠且坚固:提供可靠和坚固的设计,适用于恶劣环境。
    - 带和卷轴包装:可选择带和卷轴包装,便于大规模生产。

    应用案例和使用建议


    这些LED灯广泛应用于各类指示应用,例如仪表盘指示灯、家用电器指示灯等。在使用过程中,需要特别注意焊接条件和预防措施,以确保良好的焊接效果和延长使用寿命。例如,在波峰焊过程中,推荐预热温度为105°C,预热时间为30秒,峰值温度为250°C,持续时间为3秒。

    兼容性和支持


    这些LED灯可以与多种电路板和设备兼容,具有广泛的适用性。制造商提供了详细的安装和使用指南,并建议在必要时使用夹具来固定组件,以确保正确位置。此外,厂商还提供了全面的技术支持,包括焊点可焊性指导和常见问题解答。

    常见问题与解决方案


    1. 问题:如何确保LED灯在波峰焊过程中不损坏?
    - 解决方案:严格按照推荐的焊接条件进行操作,包括预热温度、时间、峰值温度和持续时间。同时,使用夹具固定组件以保持正确的方向。
    2. 问题:LED灯出现闪烁问题如何解决?
    - 解决方案:检查电路连接是否正确,确保所有引脚正确插入,并重新测试焊接点的接触质量。

    总结和推荐


    综上所述,这些T-1 LED灯在设计和性能方面表现出色,提供了广泛的视角和高亮度选择,非常适合各种通用指示应用。由于其可靠性、稳定性和广泛应用的可能性,强烈推荐使用这些LED灯。对于任何安装或使用过程中的问题,建议联系本地供应商或技术支持团队以获得帮助。

HLMP-1301-E00A1参数

参数
波长 635nm
测试电流 -
显示颜色 红色
视角 60°
透镜类型 扩散,有色
Vf-正向电压 2.4V
透镜形状 圆形,带圆顶
长*宽*高 3.43mm(长度)*3.43mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

HLMP-1301-E00A1厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HLMP-1301-E00A1数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HLMP-1301-E00A1 HLMP-1301-E00A1数据手册

HLMP-1301-E00A1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.645 ¥ 5.6115
6000+ $ 0.6398 ¥ 5.5666
20000+ $ 0.6347 ¥ 5.5217
库存: 4000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 11223
