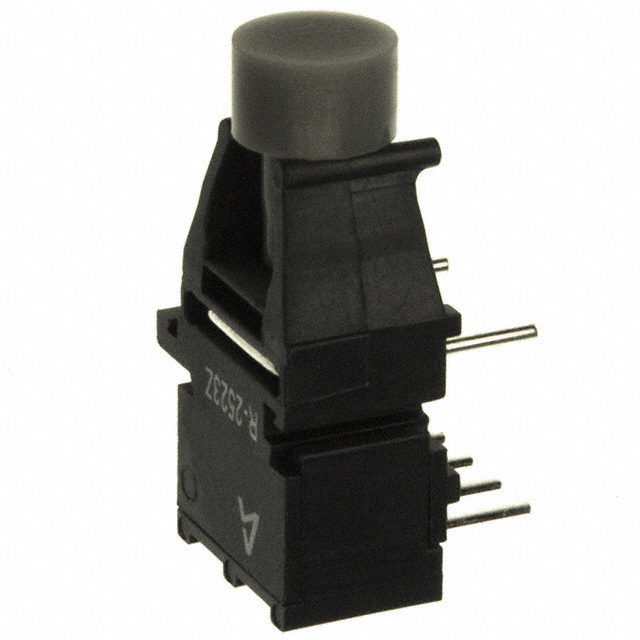

HFBR-2523Z

产品分类: 光纤收发器
厂牌: BROADCOM
产品描述: Broadcom 光纤接收器, HFBR系列, 660 (Typ.)nm, 0.04MBd, 6针
供应商型号: 1173127
供应商: 海外现货
标准整包数: 1
BROADCOM 光纤收发器 HFBR-2523Z

HFBR-2523Z概述

    HFBR-0508Z Series 10 MBd 数据链路系统

    产品简介


    HFBR-0508Z系列由光纤发射器和接收器组成,采用650纳米(红色)波长。HFBR-1528Z发射器是一个低成本塑料封装的LED,设计用于高效耦合200微米直径的硬包硅(HCS™)光纤和1毫米直径的塑料光纤(POF)。HFBR-2528Z接收器则集成了PIN光电二极管和兼容CMOS/TTL逻辑家族的数字输出IC。
    该系列产品适用于多种工业控制和自动化系统,如串行现场总线、板对板连接、机架对机架连接,以及RS-232和RS-485的扩展。此外,这些产品还具备高电压隔离和减少电压瞬态影响的功能。

    技术参数


    HFBR-0508Z系列在DC至10MBd的信号速率下运行,最远传输距离为:
    - 通过1毫米POF可达50米
    - 通过200微米HCS™光纤可达500米
    该系列产品的关键技术参数如下:
    - 信号速率:DC到10MBd
    - 链接距离:
    - 1毫米POF:最大50米
    - 200微米HCS™:最大500米
    - 脉宽失真(PWD):限制在±30ns内
    - 接收器灵敏度:-23dBm(1毫米POF),-25dBm(200微米HCS™)
    - 绝对最大额定值:
    - 存储及操作温度范围:-40°C至+85°C
    - 接收器供电电压:-0.5V至+5.5V
    - 接收器平均输出电流:-16mA至+16mA
    - 发射器峰值正向输入电流:90mA
    - 铅焊接周期温度:+260°C,持续10秒

    产品特点和优势


    - 环保:符合RoHS标准
    - 动态范围:具有宽动态范围接收器,可以在零到最大链接距离间以单个发射器驱动电流运行
    - 输出能力:高光输出功率,可兼容POF和HCS™光纤
    - 噪声免疫:高噪声免疫性,增强系统的可靠性和稳定性
    - 兼容性:兼容Avago的Versatile Link连接器系列,简化安装

    应用案例和使用建议


    HFBR-0508Z系列广泛应用于各种工业环境中,特别是在需要长距离、稳定传输的应用场合。例如,在制造工厂内部署时,可以利用其长距离和高可靠性特性来替代传统的铜缆系统。
    对于具体应用,建议用户根据实际需求选择合适的光纤长度,并确保正确的电路设计。同时,考虑到产品的高噪声免疫性和噪声抑制能力,使用时应保持良好的接地和屏蔽措施,以减少外界干扰的影响。

    兼容性和支持


    HFBR-0508Z系列完全兼容Avago的Versatile Link连接器家族,使得光纤连接更加方便快捷。制造商提供了详细的安装指南和测试报告,用户可通过官方渠道获取相应的支持和服务。

    常见问题与解决方案


    1. 问题:如何正确安装HFBR-0508Z?
    - 解决方案:参考产品手册中的安装指南,确保正确连接电路并进行适当的屏蔽处理。
    2. 问题:设备运行过程中出现脉冲宽度失真(PWD),应该如何解决?
    - 解决方案:检查是否符合推荐的驱动电路,并调整供电电压,避免过度驱动。
    3. 问题:在极端温度下工作时设备性能降低怎么办?
    - 解决方案:优化散热设计,确保设备在推荐的工作温度范围内运行。

    总结和推荐


    HFBR-0508Z系列光纤通信模块凭借其广泛的动态范围、高抗噪能力和良好的兼容性,在工业控制和自动化领域表现出色。尤其适合长距离数据传输应用,但需要合理的设计和恰当的维护才能充分发挥其潜力。
    总体而言,这是一款值得推荐的产品,特别适用于需要高度可靠、长距离数据传输的场合。如果能在安装和使用过程中注意上述几点,将能有效提升系统性能和用户体验。

HFBR-2523Z参数

参数
光纤类型 PlasticFiber
波长 600nm
连接类型 VersatileLink
最大传输距离 -
最大工作供电电压 5.25V
最小工作供电电压 4.75V
数据传输速率 40KBd
长*宽*高 18.3mm*12.2mm*18.8mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

HFBR-2523Z厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HFBR-2523Z数据手册

厂牌 PDF简要描述 下载
BROADCOM 光纤收发器 BROADCOM HFBR-2523Z HFBR-2523Z数据手册

HFBR-2523Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 103.2114
5+ ¥ 99.0829
10+ ¥ 90.826
50+ ¥ 90.826
100+ ¥ 89.1746
250+ ¥ 89.1746
库存: 931
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 103.21
