HLMP-AB65-TW0DD

产品分类: 发光二极管
厂牌: BROADCOM

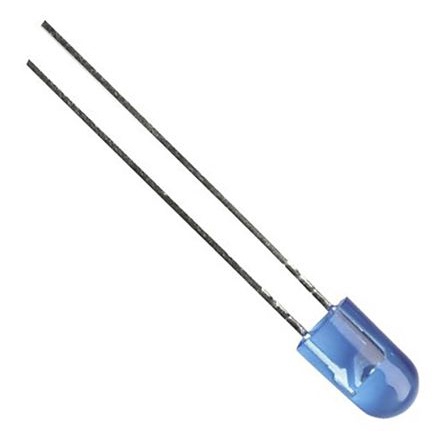

产品描述: Broadcom 蓝光LED, 5mm (T-1 3/4)封装, 波长470 nm, 5.2 x 3.8 x 8.7mm
供应商型号: AV-E-HLMP-AB65-TW0DD
供应商: Avnet
标准整包数: 2000
BROADCOM 发光二极管 HLMP-AB65-TW0DD

HLMP-AB65-TW0DD概述

    高精度光学性能椭圆LED灯具技术手册

    产品简介


    这些高精度光学性能椭圆LED灯具专为全彩色/视频及乘客信息标志设计。椭圆辐射图案和高亮度材料确保这些设备非常适合户外广泛应用,特别是在需要宽视场角和阳光下可读性的场景中。环氧包封物包含UV-A和UV-B抑制剂,以减少长期直接阳光暴露的影响。

    技术参数


    | 参数 | 红色 | 绿色 | 蓝色 |
    ||
    | 最大直流前向电流 | 50 mA | 30 mA | 30 mA |
    | 峰值前向电流 | 100 mA | 100 mA | 100 mA |
    | 功率耗散 | 120 mW | 116 mW | 116 mW |
    | 反向电压 | 5 V | 5 V | 5 V |
    | LED结温 | 130 °C | 110 °C | 110 °C |
    | 工作温度范围 | -40 to +100 °C | -40 to +85 °C | -40 to +85 °C |
    | 存储温度范围 | -40 to +100 °C | -40 to +100 °C | -40 to +100 °C |

    产品特点和优势


    1. 辐射模式清晰:独特的椭圆辐射模式,适合宽视角应用。
    2. 高亮度材料:红色、绿色和蓝色均有不同的波长,满足不同需求。
    3. 抗潮性强:适合恶劣环境使用。
    4. 直立封装:便于安装和维护。
    5. 色泽均匀:有色差和扩散处理。

    应用案例和使用建议


    - 应用案例:这些LED广泛应用于全彩标牌、室内导航和广告显示系统。
    - 使用建议:
    - 确保PCB组装过程中避免对LED造成机械应力。
    - 使用适当工具进行引脚成型和切割,手动成型应在焊接后进行。
    - 在焊接过程中使用防静电措施,并遵循推荐的焊接条件。

    兼容性和支持


    - 兼容性:这些LED可以与多种电子元器件和其他标准LED兼容。
    - 支持:提供全面的技术支持和售后维护服务。

    常见问题与解决方案


    1. 问题:LED灯闪烁不稳定。
    - 解决办法:检查焊接质量,确保没有短路现象。
    2. 问题:LED光输出不足。
    - 解决办法:检查供电电压和电流是否符合要求。
    3. 问题:引脚容易折断。
    - 解决办法:确保引脚成型过程精确并使用合适工具。

    总结和推荐


    这些LED灯具具备优异的光学性能和广泛的应用场景。其卓越的抗潮性和抗紫外线性能使其非常适合户外应用。对于需要高亮度和宽视角的场合,我们强烈推荐使用这些产品。在安装和使用过程中,严格按照技术手册的建议操作,确保最佳效果和延长使用寿命。

HLMP-AB65-TW0DD参数

参数
测试电流 20mA
显示颜色 蓝色
视角 70°,35°
透镜类型 扩散
Vf-正向电压 3.2V
透镜形状 带圆顶,椭圆形
波长 470nm
长*宽*高 5.2mm*3.8mm*8.7mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 盒装

HLMP-AB65-TW0DD厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HLMP-AB65-TW0DD数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HLMP-AB65-TW0DD HLMP-AB65-TW0DD数据手册

HLMP-AB65-TW0DD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.5964 ¥ 5.1885
4000+ $ 0.524 ¥ 4.559
12000+ $ 0.4984 ¥ 4.336
库存: 4000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 10377
