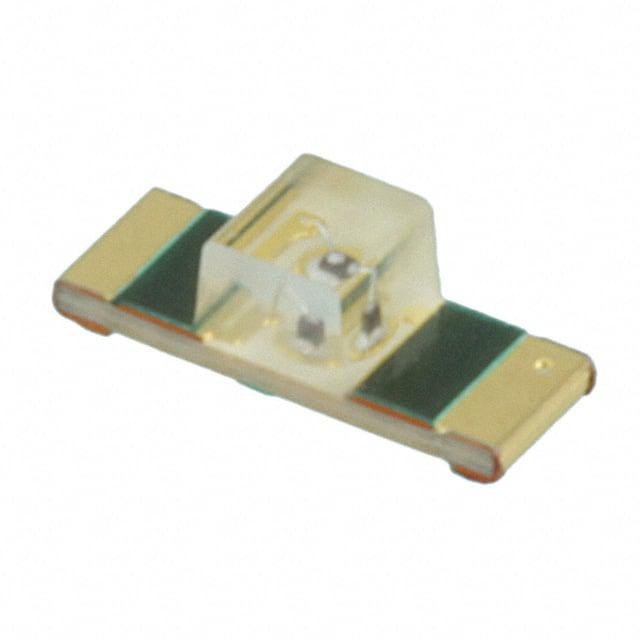

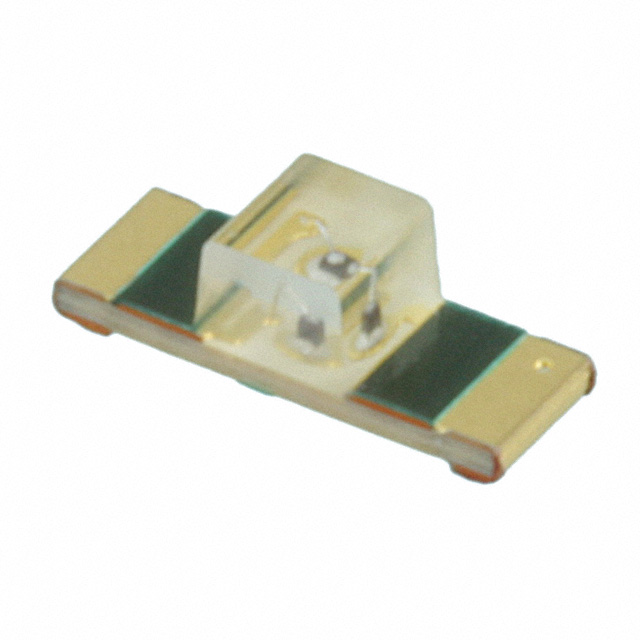

HSMH-C265

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: Broadcom 红光LED, 3412 (1305)封装, 波长639 nm, 3.4 x 1.25 x 1.1mm
供应商型号: HAL-HSMH-C265
供应商: 海外现货
标准整包数: 1
BROADCOM 发光二极管 HSMH-C265

HSMH-C265概述


    产品简介


    这些芯片LED是设计成行业标准封装,便于处理和使用。不同颜色的LED可提供九种紧凑型单色封装。该系列产品包括不同尺寸和配置的型号,旨在满足各种应用场景的需求。

    技术参数


    - 脚位尺寸:
    - HSMx-C150: 3.2 × 1.6 mm
    - HSMx-C170: 2.0 × 1.25 mm (高0.8 mm)
    - HSMx-C177: 2.0 × 1.25 mm (高0.4 mm)
    - HSMx-C190/191/197: 1.6 × 0.8 mm (高分别为0.8 mm, 0.6 mm, 和0.4 mm)
    - HSMx-C110: 3.2 × 1.0 × 1.5 mm
    - HSMx-C120: 1.6 × 0.6 × 1.0 mm
    - HSMx-C265: 3.4 × 1.25 × 1.1 mm
    - 绝对最大额定值:
    - 对于GaP:
    - 直流正向电流:25 mA(C110/150/265),20 mA(C120/170/177/190/191/197)
    - 功率耗散:65 mW(C110/150/265),52 mW(C120/170/177/190/191/197)
    - 反向电压(IR=100 μA):5 V
    - LED结温:95°C
    - 工作温度范围:-40至+85°C
    - 存储温度范围:-40至+85°C
    - 对于AlGaAs:
    - 直流正向电流:30 mA(C110/150),25 mA(C120/170/190/191/265)
    - 功率耗散:78 mW(C110/150),65 mW(C120/170/190/191/265)
    - 反向电压(IR=100 μA):5 V
    - LED结温:95°C
    - 工作温度范围:-40至+85°C
    - 存储温度范围:-40至+85°C
    - 电气特性:
    - 正向电压(VF):根据不同颜色,最小值为2.1V,最大值为2.6V
    - 反向电压(VR):5 V
    - 色域范围:
    - 橙色:主导波长范围为597.0到615.0 nm
    - 黄色:主导波长范围为582.0到597.0 nm
    - 绿色:主导波长范围为561.5到576.5 nm

    产品特点和优势


    1. 小巧尺寸: 所有型号均采用紧凑设计,适合空间受限的应用场合。
    2. 标准脚位: 与多种电路板和组装工艺兼容,易于集成。
    3. 红外焊接兼容: 兼容IR回流焊接过程,适用于自动化生产。
    4. 扩散光学: 优秀的扩散效果,使得光线均匀分布。
    5. 广泛的工作温度范围: -40°C至+85°C,适应多种环境条件。
    6. 角安装和倒装包: 提供多种安装方式,灵活适用不同设计需求。
    7. 多种颜色选择: 不同颜色的LED可供选择,适应不同的背光需求。

    应用案例和使用建议


    1. 键盘背光: 用于提升夜间操作的可见度。
    2. 按钮背光: 在按钮上使用,使其在黑暗中更易于识别。
    3. LCD背光: 在LCD显示屏上实现均匀照明。
    4. 符号背光: 用于标记和符号,增加视觉效果。
    5. 前面板指示: 作为设备状态指示灯。
    使用建议:
    - 在使用过程中应注意避免过载,确保符合额定电流和电压要求。
    - 定期检查焊接质量和连接稳定性,特别是在使用时间较长之后。
    - 对于高温环境,需考虑热管理措施以防止过热损坏。

    兼容性和支持


    - 这些LED芯片与红外回流焊工艺兼容,易于大批量生产。
    - 提供标准尺寸包装,方便使用自动拾放机进行处理。
    - 厂商提供详细的技术支持和售后保障,包括焊接指南和安装说明。

    常见问题与解决方案


    1. 焊接过程中出现虚焊现象:
    - 解决方法:确认焊接温度和时间符合推荐的焊接曲线,使用适当的助焊剂。
    2. 亮度不足:
    - 解决方法:检查正向电流是否在额定范围内,调整电路设计以确保适当供电。
    3. 工作时温度过高:
    - 解决方法:考虑散热措施,如使用散热片或优化PCB布局。

    总结和推荐


    该系列LED芯片具有优良的尺寸、兼容性和广泛应用特性,能够适应多种应用场景,尤其适合空间受限和需要高可见性的应用场合。产品在制造工艺和电气特性方面表现出色,推荐用于各种背光和照明需求。
    通过以上介绍,相信您已经对这些芯片LED有了全面的了解。这些产品的多功能性和可靠性使它们成为市场上颇具竞争力的选择。

HSMH-C265参数

参数
Vf-正向电压 1.8V
透镜形状 带平顶,矩形
波长 660nm
测试电流 20mA
显示颜色 无色,红色
视角 170°
透镜类型 透明
长*宽*高 3.4mm*1.25mm*1.1mm
通用封装 1305
安装方式 底座安装,标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
