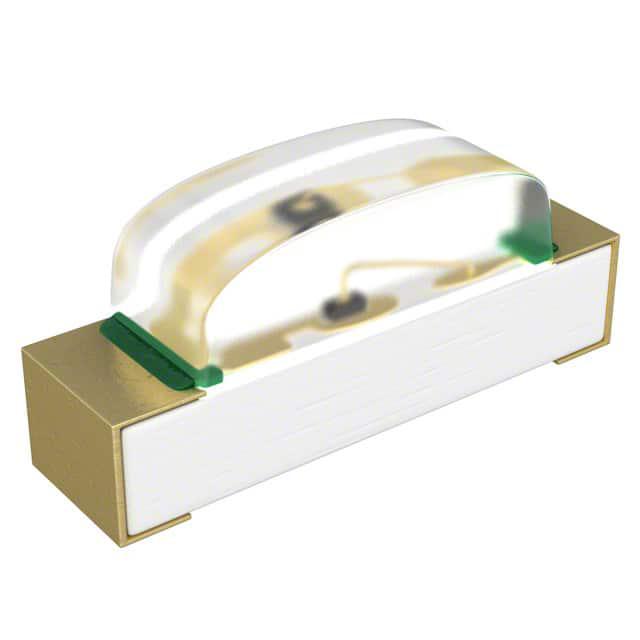

HSMH-C120

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: Broadcom 红光LED, 1606封装, 波长639 nm, 1.6 x 0.6 x 1mm
供应商型号: MON-HSMH-C120
供应商: 海外现货
标准整包数: 1
BROADCOM 发光二极管 HSMH-C120

HSMH-C120概述


    产品简介


    这些芯片LED是为方便安装和使用而设计的标准行业封装。各种不同颜色的LED可供选择,适用于九种紧凑型单色封装。这些LED产品包括HSMx-C150、HSMx-C170、HSMx-C177、HSMx-C190、HSMx-C191、HSMx-C197、HSMx-C110、HSMx-C120和HSMx-C265系列,适用于多种照明和指示应用。

    技术参数


    - 尺寸:
    - HSMx-C150: 3.2 x 1.6 mm
    - HSMx-C170: 2.0 x 1.25 mm
    - HSMx-C190: 1.6 x 0.8 mm
    - HSMx-C110: 3.2 x 1.0 x 1.5 mm
    - HSMx-C120: 1.6 x 0.6 x 1.0 mm
    - HSMx-C265: 3.4 x 1.25 x 1.1 mm

    - 电气特性:
    - 正向电流(DC):最大值为25 mA至30 mA(具体型号有所不同)
    - 功率耗散:最大值为52 mW至78 mW
    - 反向电压(IR=100 μA):最大值为5 V
    - 结温:最大值为95 °C
    - 工作温度范围:-40°C 至 +85°C
    - 光学特性:
    - 主波长:不同颜色有不同的主波长,例如绿色为570 nm,黄色为589 nm,橙色为603 nm等
    - 辐射强度:典型值为8 mcd至17 mcd(具体型号有所不同)
    - 其他特性:
    - 兼容红外回流焊接工艺
    - 宽视角
    - 小尺寸

    产品特点和优势


    - 小尺寸:多种不同尺寸的封装,满足不同应用需求。
    - 标准封装:符合行业标准,易于集成到现有系统中。
    - 兼容性强:支持红外回流焊接工艺,简化生产流程。
    - 扩散光效:适合用于背光和前面板照明。
    - 宽视角:可应用于需要广泛视场的应用中。
    - 工作温度范围广:从-40°C 到 +85°C,适应各种恶劣环境条件。

    应用案例和使用建议


    - 键盘背光:用于笔记本电脑、智能手机和平板电脑的键盘照明。
    - 按钮背光:提供按键照明,增强夜间操作体验。
    - LCD背光:适用于LCD显示器的背光源。
    - 符号背光:可用于标识和符号的照明,提升用户体验。
    使用建议:
    - 在安装过程中要确保正确的极性标记,避免反接导致损坏。
    - 为了延长使用寿命,建议在高温环境下使用时进行适当的散热措施。
    - 为防止湿度对产品的损害,在存储和运输过程中应保持适当的干燥条件。

    兼容性和支持


    - 兼容性:这些LED与标准表面贴装技术(SMT)兼容,支持红外回流焊接工艺。
    - 支持:厂商提供详细的技术文档和支持服务,包括焊接工艺指南和产品应用说明。

    常见问题与解决方案


    - 问题1:焊接后出现虚焊。
    - 解决方案:检查焊接温度曲线,确保符合推荐的焊接温度曲线。
    - 问题2:LED亮度不足。
    - 解决方案:确认驱动电流和温度条件,必要时调整驱动电路参数。
    - 问题3:LED不亮。
    - 解决方案:检查极性是否正确,确认电源电压和电流是否符合要求。

    总结和推荐


    总体而言,这些芯片LED具有广泛的应用前景和良好的市场竞争力。它们的小尺寸、标准化封装和宽工作温度范围使其成为背光和前面板照明的理想选择。如果您需要在苛刻环境中使用高可靠性的LED,强烈推荐这些产品。

HSMH-C120参数

参数
波长 660nm
测试电流 20mA
显示颜色 白色,红色
视角 155°
透镜类型 扩散
Vf-正向电压 1.8V
透镜形状 带圆顶,矩形
长*宽*高 1.6mm*1mm*700μm
通用封装 2-SMD
安装方式 标准安装,贴片安装
零件状态 停产
包装方式 卷带包装

HSMH-C120厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HSMH-C120数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HSMH-C120 HSMH-C120数据手册
