HLMP-2550

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 565nm 2.6V 20mA 带平顶,矩形 绿色 SIP 通孔安装 8.89mm(长度)*3.81mm(宽度)
供应商型号: 1003253
供应商: 海外现货
标准整包数: 1

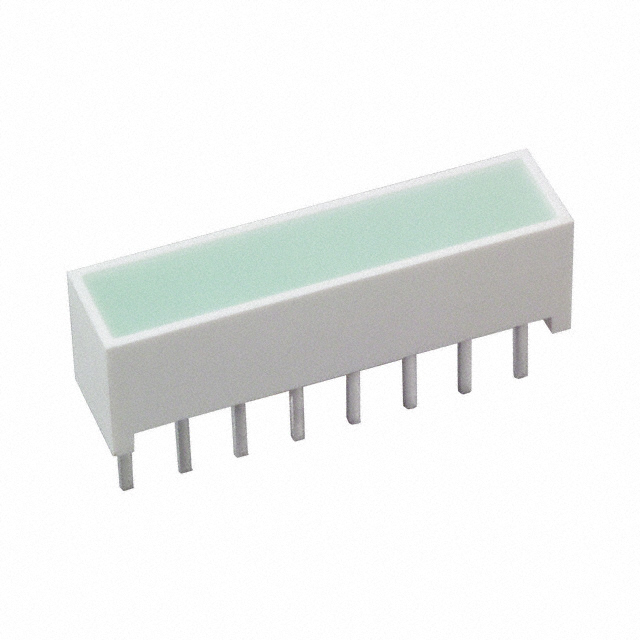

BROADCOM 发光二极管 HLMP-2550

HLMP-2550概述


    产品简介


    HLCP-X100 和 HLMP-2XXX 系列光条是一种矩形光源,专为需要大面积明亮光源的应用场合设计。这些光条以单列和双列封装形式提供,包含单一或分段的发光区域。HLCP-X100 系列采用双异质结 AlGaAs 材料制成,而 HLMP-2300/2600 和 HLMP-2400/2700 系列则通过扩散法将 p-n 结合入 GaAsP 外延层上,HLMP-2500/2800 系列使用液相外延 GaP 层,而 HLMP-2900 系列则是两种颜色的组合。

    技术参数


    - 发光面积:从 3.81mm x 8.89mm 到 19.05mm x 8.89mm 不等。
    - 发光数量:单个或多个发光区域。
    - 包装:单列(A、B)或双列(D、E、F、G、H)。
    - 发光强度:根据不同型号,最大发光强度从 3 mcd 到 100 mcd 不等。
    - 波长:AlGaAs 红色系列的峰值波长为 645nm,主导波长为 637nm;黄色系列的峰值波长为 583nm,主导波长为 585nm;绿色系列的峰值波长为 565nm,主导波长为 572nm。
    - 工作电流:平均前向电流 15mA 至 30mA,脉冲前向电流高达 90mA。
    - 工作温度范围:-20°C 至 +100°C。
    - 热阻:Junction-to-Pin 的热阻在 150°C/W 至 250°C/W 之间。
    - 电源电压:反向击穿电压高达 5V 至 6V。

    产品特点和优势


    - 均匀亮光区域:大面积均匀发光,保证了整体亮度的一致性。
    - 多种颜色选择:提供了红、黄、绿等多种颜色选项,满足不同应用需求。
    - 优异的对比度:出色的 ON-OFF 对比度,在各种应用场景中表现优秀。
    - 易于堆叠和安装:可以 X-Y 方向堆叠,并且适配面板和标签安装。
    - 高可靠性:设计用于低电流操作,确保长期稳定运行。
    - 多用途应用:适用于商业机器信息公告牌、电信指示器、前板过程状态指示器、PC 板标识等多个领域。

    应用案例和使用建议


    这些光条广泛应用于商业信息公告牌、电信指示器等领域。例如,商业信息公告牌利用其均匀发光特性来显示各种信息,电信指示器利用其高可靠性和对比度来指示系统状态。在使用时,建议根据具体应用场景选择合适的型号和配置,以达到最佳效果。例如,对于低温环境,可以考虑选用低温型号,以确保正常工作。

    兼容性和支持


    这些光条与现有的 PCB 设计高度兼容,可以方便地集成到现有系统中。厂商提供详细的技术文档和应用指南,如应用说明 1005、1027 和 1031,帮助用户正确安装和维护这些光条。此外,还提供详细的电路设计指导,帮助用户计算电流限制电阻值和典型功耗。

    常见问题与解决方案


    - 问题1:无法达到预期的发光强度。
    - 解决方案:检查电流设置和热设计是否符合要求,必要时重新设计电路。
    - 问题2:设备在高温环境下工作不稳定。
    - 解决方案:使用具有更低热阻的散热方案,确保在高温环境下的稳定工作。
    - 问题3:不同批次的产品发光颜色存在差异。
    - 解决方案:在购买时仔细检查颜色分类标识,并确保选择符合要求的颜色类别。

    总结和推荐


    HLCP-X100 和 HLMP-2XXX 系列光条以其广泛的发光区域、高发光强度、优异的 ON-OFF 对比度和多样化的颜色选择,非常适合各种工业和商业应用。特别适合那些对亮度和均匀性有严格要求的场合。经过详细的测试和验证,这些光条的性能可靠,值得推荐给需要高质量光条的用户。

HLMP-2550参数

参数
视角 -
透镜类型 -
Vf-正向电压 2.6V
透镜形状 带平顶,矩形
波长 565nm
测试电流 20mA
显示颜色 绿色
长*宽*高 8.89mm(长度)*3.81mm(宽度)
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

HLMP-2550厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HLMP-2550数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HLMP-2550 HLMP-2550数据手册

HLMP-2550封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.423
10+ ¥ 13.8708
25+ ¥ 13.3159
50+ ¥ 12.4282
100+ ¥ 12.2063
500+ ¥ 12.2063
库存: 1969
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.42
