首页  >  产品百科  >  HLMP-EG1G-Y10DD

HLMP-EG1G-Y10DD

产品分类: 发光二极管
厂牌: BROADCOM

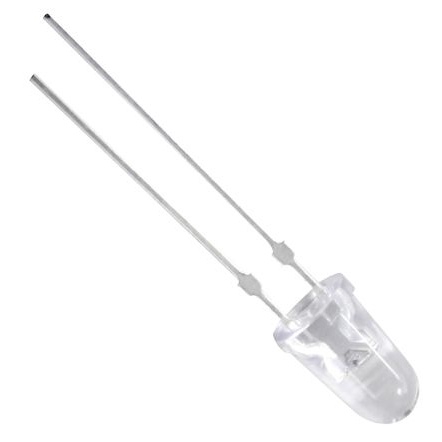

产品描述: Broadcom 红光LED, 5mm (T-1 3/4)封装, 波长626 nm, 490 lm/W, 5 (Dia.) x 8.71mm
供应商型号: AV-E-HLMP-EG1G-Y10DD
供应商: Avnet
标准整包数: 2000
BROADCOM 发光二极管 HLMP-EG1G-Y10DD

HLMP-EG1G-Y10DD概述

    高亮度AlInGaP红光和琥珀光LED——HLMP-EGxx 和 HLMP-ELxx

    1. 产品简介


    HLMP-EGxx 和 HLMP-ELxx 系列是适用于T-1¾(5毫米)封装的高亮度铝铟镓磷化物(AlInGaP)LED灯。它们以其卓越的光输出能力和长期稳定性而著称,尤其适合户外应用,如交通信号灯、太阳能标志、商业户外广告牌等。

    2. 技术参数


    - 发光角度: 15°, 23° 和 30°
    - 主导波长:
    - 红色: 626 nm
    - 琥珀色: 590 nm
    - 最大正向电流: 50 mA
    - 峰值正向电流: 100 mA
    - 功率耗散: 120 mW
    - LED结温: 最大130°C
    - 工作温度范围: -40°C 到 +100°C
    - 储存温度范围: -40°C 到 +100°C
    - 导通电压(VF): 1.8V 到 2.4V (IF = 20 mA)
    - 热阻(RqJ-PIN): 240°C/W (LED结到引脚)

    3. 产品特点和优势


    - 卓越的户外环境适应性: 高亮度材料和优良的抗潮湿性能,使其非常适合户外使用。
    - 易于自动插入PC板: 适用于自动装配过程。
    - 辐射模式清晰: 观看角度定义明确,使这些LED灯在特定视角下具有良好的光照分布。

    4. 应用案例和使用建议


    - 交通管理: 这些LED灯可以用于交通信号灯、行人指示灯和施工区域警告灯,因为它们能够提供非常稳定的光照,即使在强阳光下也能保持良好的可视性。
    - 商业广告: 由于其高亮度和宽泛的颜色选择,这些LED灯也非常适合用于商业户外广告牌。

    使用建议:
    - 使用前确保了解LED灯的工作温度范围和最高工作温度,以避免过热导致的性能下降或损坏。
    - 在组装PCB时,要严格按照推荐的焊接条件操作,特别是焊接温度和时间。

    5. 兼容性和支持


    - 兼容性: 这些LED灯具有多种颜色和发光角度选项,易于集成到不同的电路设计中。
    - 支持: 提供详细的安装和焊接指南,同时提供全面的技术文档和支持服务。

    6. 常见问题与解决方案


    - 问题1: 如何处理静电放电(ESD)风险?
    - 解决方案: 必须采取适当的ESD预防措施,并遵循制造商的建议。
    - 问题2: 如何正确焊接这些LED灯?
    - 解决方案: 参考制造商提供的焊接温度和时间曲线图,确保焊接条件符合推荐标准。

    7. 总结和推荐


    这些HLMP-EGxx 和 HLMP-ELxx系列的高亮度AlInGaP LED灯提供了优异的性能和稳定度,特别是在户外环境中。无论是在交通管理还是商业户外广告中,这些LED灯都是理想的选择。对于需要在恶劣环境中持续工作并要求高性能的项目,强烈推荐使用这些LED灯。

HLMP-EG1G-Y10DD参数

参数
显示颜色 红色
视角 15°
透镜类型 透明
Vf-正向电压 2.1V
透镜形状 圆形,带圆顶
波长 634nm
测试电流 20mA
长*宽*高 5.8mm*5.8mm*8.91mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 盒装

HLMP-EG1G-Y10DD厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HLMP-EG1G-Y10DD数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HLMP-EG1G-Y10DD HLMP-EG1G-Y10DD数据手册

HLMP-EG1G-Y10DD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.3288 ¥ 2.8601
6000+ $ 0.3261 ¥ 2.8372
20000+ $ 0.3235 ¥ 2.8144
库存: 10000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 5720.2
