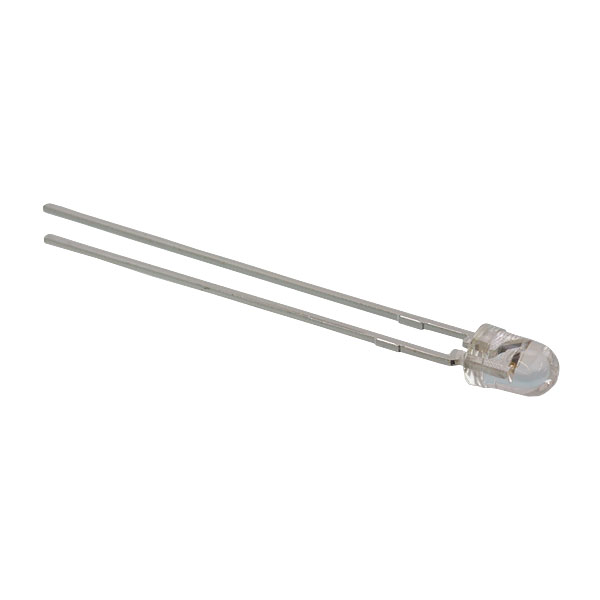

HLMP-KB45-A0000

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: Broadcom 蓝光LED, 3mm (T-1)封装, 波长470 nm, 3 x 4.7mm
供应商型号: 1003308
供应商: 海外现货
标准整包数: 1
BROADCOM 发光二极管 HLMP-KB45-A0000

HLMP-KB45-A0000概述

    电子元器件产品技术手册:蓝光LED灯

    1. 产品简介


    蓝光LED灯(型号:HLMP-DB25和HLMP-KB45)是基于行业标准T-1和T-1¾封装的光电元器件,适用于各种通用照明和指示灯用途。这些LED灯具有高可靠性和坚固耐用的特点,并且提供多种颜色和亮度选择,广泛应用于状态指示器、小型显示屏和商业装饰照明等领域。

    2. 技术参数


    - 封装尺寸:T-1(直径3 mm)、T-1¾(直径5 mm)
    - 最大峰值正向电流:70 mA
    - 直流正向电流:30 mA
    - 正向电压:典型值3.2 V,最大值3.8 V
    - 反向电压:不推荐反向偏置
    - 峰值波长:464 nm
    - 色温:470 nm
    - 视场角:T-1¾为25°,T-1为40°
    - 热阻:T-1¾为260°C/W,T-1为290°C/W
    - 工作温度范围:-20°C到+80°C
    - 存储温度范围:-30°C到+100°C

    3. 产品特点和优势


    - 封装灵活:提供T-1和T-1¾两种封装尺寸,适用于不同应用需求。
    - 高可靠性:坚固耐用的设计,适合长期使用。
    - 颜色和亮度选择:根据颜色和亮度要求进行分类,满足多样化需求。
    - 广泛应用:可用于状态指示器、小型显示屏和商业装饰照明等多领域。

    4. 应用案例和使用建议


    - 状态指示器:用于工业设备、仪表板等场合,提供清晰的视觉反馈。
    - 小型显示屏:可作为显示屏的背光源,提高整体显示效果。
    - 商业装饰照明:适合用于商场、酒店、餐厅等场所的装饰照明。
    使用建议:
    - 在焊接过程中要严格控制焊接温度和时间,避免对LED造成损害。
    - 确保电路板冷却至室温后再进行后续操作,避免机械应力导致的损坏。

    5. 兼容性和支持


    - 这些LED灯与其他标准PCB组件兼容,适合用于多种电子设备中。
    - 厂商提供详细的技术支持和维护文档,确保客户能够正确安装和使用产品。

    6. 常见问题与解决方案


    - 问题1:焊接时温度过高导致LED损坏。
    - 解决方案:严格按照推荐的焊接条件进行操作,确保焊接温度不超过250°C,焊接时间为3秒。
    - 问题2:LED发光不均匀。
    - 解决方案:检查焊接质量,确保焊接点连接良好;如果需要,可以重新校准焊接参数。

    7. 总结和推荐


    - 优点总结:
    - 灵活的封装选项
    - 高可靠性
    - 多样化的颜色和亮度选择
    - 广泛的应用场景
    - 推荐使用:这些蓝光LED灯不仅适用于各种通用照明和指示器应用,还能在商业装饰照明中提供良好的效果。强烈推荐用于需要可靠和高性能照明解决方案的场合。
    通过以上分析可以看出,HLMP-DB25和HLMP-KB45蓝光LED灯是市场上性能优越的产品,无论是对于普通用户还是专业工程师,都提供了高效、可靠的选择。

HLMP-KB45-A0000参数

参数
测试电流 20mA
显示颜色 无色,蓝色
视角 40°
透镜类型 透明
Vf-正向电压 3.2V
透镜形状 圆形,带圆顶
波长 470nm
长*宽*高 3.43mm*3.43mm*6.35mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

HLMP-KB45-A0000厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HLMP-KB45-A0000数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HLMP-KB45-A0000 HLMP-KB45-A0000数据手册

HLMP-KB45-A0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.0223
10+ ¥ 5.4019
25+ ¥ 4.5624
50+ ¥ 4.5624
100+ ¥ 4.0879
500+ ¥ 4.0879
库存: 6503
起订量: 9 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.02
