HLMP-DB25-B0000

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 470nm 25° 3.2V 20mA 圆形,带圆顶 透明 无色,蓝色 插件 标准安装,通孔安装 5.08mm*5.08mm*9.19mm
供应商型号: 1003309
供应商: 海外现货
标准整包数: 1

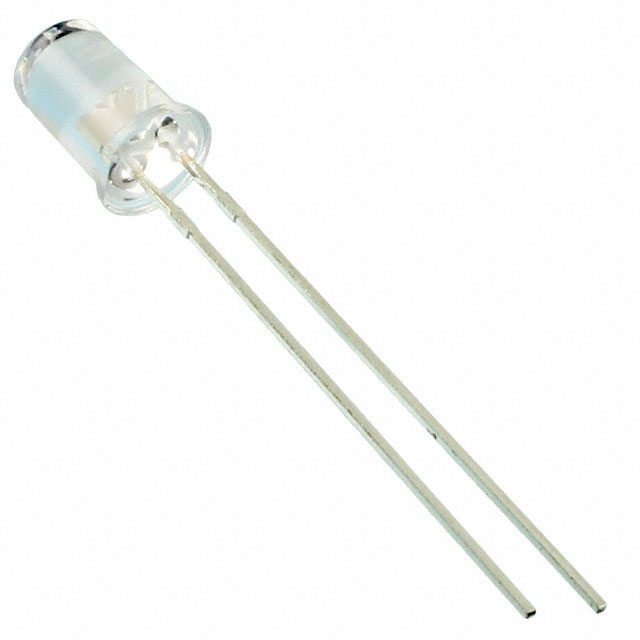

BROADCOM 发光二极管 HLMP-DB25-B0000

HLMP-DB25-B0000概述

    蓝色LED灯:广泛应用于多种场合的高性能电子元件

    产品简介


    蓝色LED灯(型号HLMP-DB25和HLMP-KB45)是一种以清晰和非散射光学设计的高品质LED灯。这些LED灯采用行业标准的T-1¾和T-1封装,具备一般用途的引脚,可靠且坚固耐用。这些LED灯可用于指示器、小消息面板以及商业用途中的运行和装饰灯。它们为用户提供了一种颜色差异化的方法,蓝色因其吸引力和相对稀有性而在众多颜色中脱颖而出。

    技术参数


    - 物理尺寸
    - T-1¾(5毫米):长度23.0mm,直径1.02mm(引脚间距4.70mm)
    - T-1(3毫米):长度23.0mm,直径0.89mm(引脚间距3.43mm)
    - 电气特性
    - 峰值正向电流:70mA
    - 直流电流:30mA
    - 反向电压:不建议反向偏置
    - 瞬态正向电流:10微秒脉冲下可达350mA
    - LED结温:115°C
    - 操作温度范围:-20°C至+80°C
    - 存储温度范围:-30°C至+100°C
    - 光学特性
    - 色温:464nm(典型值)
    - 最大亮度:40mcd(HLMP-DB25),30mcd(HLMP-KB45)
    - 热阻抗
    - 结到阳极引脚的热阻抗:260°C/W(HLMP-DB25),290°C/W(HLMP-KB45)

    产品特点和优势


    - 标准化封装:HLMP-DB25和HLMP-KB45采用常见的T-1¾和T-1封装,易于集成到各种电路板设计中。
    - 可靠性高:蓝色LED灯在设计时考虑了可靠性,适用于各种恶劣的工作环境。
    - 可选包装形式:提供卷带和箱装两种选择,方便用户根据需要进行选择。
    - 颜色分档:这些LED灯根据颜色和亮度进行了分档处理,确保一致性和性能。

    应用案例和使用建议


    - 指示器:在各种控制系统和设备上作为状态指示器。
    - 装饰照明:商业场所的装饰灯,例如展示窗、广告牌等。
    - 建议:对于需要长期稳定工作的场合,建议使用适当的防护措施避免过热和机械应力。

    兼容性和支持


    - 兼容性:这些蓝色LED灯可以轻松与其他电路组件集成,适合大多数PCB设计。
    - 支持服务:厂商提供详细的安装和维护指南,同时提供了技术支持和售后服务,确保用户能够得到及时帮助。

    常见问题与解决方案


    - 问题一:如何避免静电损坏?
    - 解决方案:在处理LED时必须采取适当的防静电措施,使用带有接地的焊接铁,并遵循应用笔记AN-1142中的详细说明。

    - 问题二:焊接过程中的温度控制?
    - 解决方案:推荐使用底部预热器,并确保焊接温度不超过250°C,焊接时间不超过3秒。

    总结和推荐


    HLMP-DB25和HLMP-KB45蓝色LED灯以其高可靠性、广泛的应用范围和丰富的功能成为市场上极具竞争力的产品。无论是用于指示器还是装饰照明,这些LED灯都是理想的选择。强烈推荐在需要高效能、高稳定性的场合使用这些蓝色LED灯。

HLMP-DB25-B0000参数

参数
Vf-正向电压 3.2V
透镜形状 圆形,带圆顶
波长 470nm
测试电流 20mA
显示颜色 无色,蓝色
视角 25°
透镜类型 透明
长*宽*高 5.08mm*5.08mm*9.19mm
通用封装 插件
安装方式 标准安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

HLMP-DB25-B0000厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HLMP-DB25-B0000数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HLMP-DB25-B0000 HLMP-DB25-B0000数据手册

HLMP-DB25-B0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
