HSMA-C170

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: Broadcom 琥珀色LED, 2012 (0805)封装, 波长592 nm, 2 x 1.25 x 0.8mm
供应商型号: AV-E-HSMA-C170
供应商: Avnet
标准整包数: 4000

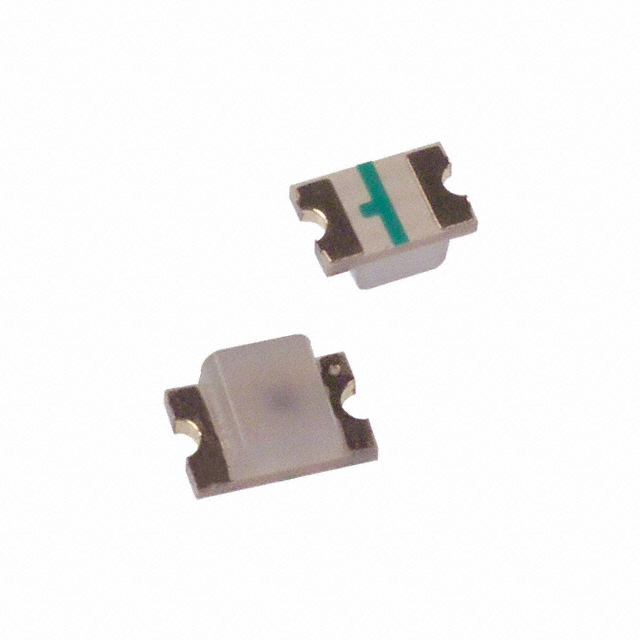

BROADCOM 发光二极管 HSMA-C170

HSMA-C170概述


    产品简介


    这些芯片型LED(高亮度铝铟镓磷化物材料)是一种新型表面贴装系列,提供三种颜色:琥珀色(592 nm)、橙色(605 nm)和红色(626/631 nm)。它们适用于LCD背光、按钮背光、面板指示、符号指示、微型显示器和小信息面板标志等多种应用。其高亮度和多种颜色选择使其在消费电子、工业控制、医疗设备等领域具有广泛应用前景。

    技术参数


    | 参数 | 描述 |

    | 驱动电流 | DC正向电流最大为25mA,最佳长期性能驱动电流大于5mA。 |
    | 功率耗散 | 最大功率耗散为60mW。 |
    | 反向电压 | 最大反向电压为5V。 |
    | 工作温度范围 | 操作温度范围为-40°C至+85°C,存储温度范围相同。 |
    | 焊接温度 | 见焊接温度曲线图。 |
    | 视角 | 某些型号的最大视角为130度。 |

    产品特点和优势


    1. 高亮度材料:采用AlInGaP材料,可产生高光输出且效率高。
    2. 小型封装:尺寸小,适合紧凑设计。
    3. 行业标准封装:提供标准脚印,易于集成。
    4. 不同发光角度:顶部发光或直角发光,满足各种应用需求。
    5. 防静电保护:符合JESD22-A114C.01标准,敏感于ESD,需要采取适当防护措施。
    6. 兼容红外焊接:支持红外焊接过程,方便组装。

    应用案例和使用建议


    这些LED非常适合用于显示设备的背光。例如,琥珀色LED可用于LCD背光和面板指示,橙色LED用于按钮背光,而红色LED则适用于微显示器。此外,在使用时,为了防止静电损坏,建议在处理和焊接过程中遵循适当的操作规程。

    兼容性和支持


    这些LED与大多数表面贴装工艺兼容,特别是红外焊接。对于详细的焊接指南和常见问题解答,用户可以参考技术手册。制造商还提供一系列支持服务,包括在线资源和产品文档,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 如何处理静电敏感问题?
    - 使用接地手套和工作台,确保在操作时佩戴防静电腕带。

    2. 如何判断焊接质量?
    - 通过观察焊接后的LED是否均匀发光来检查焊接质量。

    3. 如何正确存放这些LED?
    - 在相对湿度不超过60%、温度范围为5至30℃的环境下存放,长时间暴露需进行烘烤处理。

    总结和推荐


    这些LED凭借其高亮度、多种颜色选项和小巧的外形,在许多应用场合中表现出色。特别是其广泛的光谱覆盖和高可靠性,使其成为电子元件领域的优秀选择。鉴于其优异的性能和广泛的应用范围,强烈推荐在设计新项目时考虑使用这些LED。
    以上信息是根据技术手册提取整理而来,希望能够帮助您更全面地了解这些产品。

HSMA-C170参数

参数
视角 170°
透镜类型 扩散
Vf-正向电压 1.9V
透镜形状 带平顶,矩形
波长 595nm
测试电流 20mA
显示颜色 琥珀色,白色
长*宽*高 2mm*1.25mm*800μm
通用封装 0805
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

HSMA-C170厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HSMA-C170数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HSMA-C170 HSMA-C170数据手册

HSMA-C170封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.1266 ¥ 1.1016
12000+ $ 0.0794 ¥ 0.6904
28000+ $ 0.0772 ¥ 0.672
52000+ $ 0.0759 ¥ 0.6603
84000+ $ 0.0753 ¥ 0.6549
库存: 512000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 4406.4
