HSMQ-C150

产品分类: 发光二极管
厂牌: BROADCOM

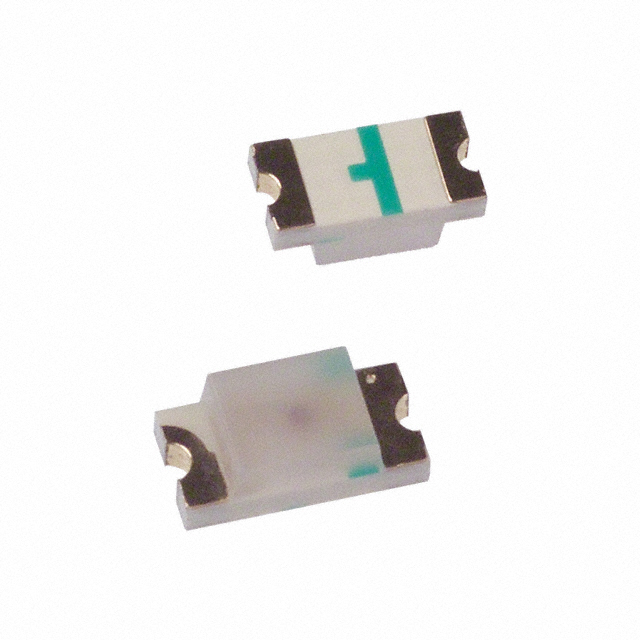

产品描述: Broadcom 绿光LED, 3216 (1206)封装, 波长527 nm, 3.2 x 1.6 x 1.1mm
供应商型号: CSJ-ST43665456
供应商: 海外现货
标准整包数: 1
BROADCOM 发光二极管 HSMQ-C150

HSMQ-C150概述

    高亮度小尺寸芯片LED技术手册

    1. 产品简介


    这些高亮度的小型LED(发光二极管)采用高效率且亮度高的InGaN材料制造,提供具有竞争力的价格高性能的蓝绿光LED。典型波长为520纳米的绿色和470纳米的蓝色,能为产品提供色彩差异化。这种芯片型LED提供多种封装形式,包括顶面发光和侧面发光,可广泛应用于LCD背光、按钮背光、前面板指示灯、符号指示灯、微型显示器和小型信息面板标志等场景。

    2. 技术参数


    - 工作电流:最大20mA
    - 功率消耗:78mW
    - 反向电压:5V
    - 结温范围:–40°C 至 +85°C
    - 工作温度范围:–40°C 至 +85°C
    - 存储温度范围:–40°C 至 +85°C
    - 焊接温度:见焊锡图11和图12
    光学特性:
    - 发光颜色:绿色和蓝色
    - 峰值波长:520nm(绿色),470nm(蓝色)
    - 主波长:527nm(绿色),473nm(蓝色)
    - 半强度角:130°(绿色),155°(蓝色)
    - 视效能:500 lm/W(绿色),88 lm/W(蓝色)
    电气特性:
    - 正向电压:3.4V(典型值),3.9V(最大值)
    - 反向击穿电压:5V
    - 电容:100 pF,正向电压=0V,频率=1MHz
    - 热阻:450°C/W

    3. 产品特点和优势


    - 高亮度:通过高效率InGaN材料,确保出色的亮度表现。
    - 小型化设计:适合紧凑空间的应用需求。
    - 工业标准脚距:便于安装和更换。
    - 扩散光学镜:提供更均匀的光线分布。
    - 顶部发光或侧面发光:适应不同应用场景。
    - 红外焊接兼容性:简化焊接过程。
    - 光导管兼容性:适用于更多样化的应用。
    - 包装规格:采用8毫米带包装,每盘7英寸,方便自动贴装操作。

    4. 应用案例和使用建议


    这些LED非常适合用于LCD背光、按钮背光、前面板指示和小型信息面板标志。具体使用时,可根据不同的波长选择合适的LED。例如,绿色LED适用于需要高清晰度背光的应用,而蓝色LED则更适合于显示符号或标识。此外,在使用光导管时,建议选用顶面发光型号以获得最佳效果。
    使用建议:
    - 在安装过程中,务必遵循正确的ESD(静电放电)防护措施。
    - 在大规模应用前,建议进行充分的测试以确保LED的可靠性和稳定性。

    5. 兼容性和支持


    这些LED与红外焊接和光导管兼容,有助于提升生产效率。此外,供应商提供了详细的焊接和安装指南,帮助用户更好地进行组装和调试。

    6. 常见问题与解决方案


    - 问题:焊接温度过高导致LED损坏。
    解决方案:请严格按照供应商提供的焊锡图进行焊接,避免温度过高。
    - 问题:LED亮度不足。
    解决方案:检查是否正确选择了符合应用要求的LED型号,确保其工作在额定范围内。
    - 问题:安装过程中出现ESD损坏。
    解决方案:在处理LED时,务必采取适当的防静电措施。

    7. 总结和推荐


    这些高亮度的小型LED以其出色的功能、多样化的应用场景和高性价比,在各种显示和指示应用中表现出色。由于其优秀的光学和电气特性,强烈推荐使用这些LED来满足现代电子产品的需求。

HSMQ-C150参数

参数
波长 527nm
测试电流 20mA
显示颜色 白色,绿色
视角 140°
透镜类型 扩散
Vf-正向电压 3.4V
透镜形状 带平顶,矩形
长*宽*高 3.2mm*1.6mm*1.1mm
通用封装 1206
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
