HLMP-2550-FG000

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: BroadcomLED数码管, 绿光, 通孔安装
供应商型号: HLMP-2550-FG000
供应商: 期货订购
标准整包数: 1

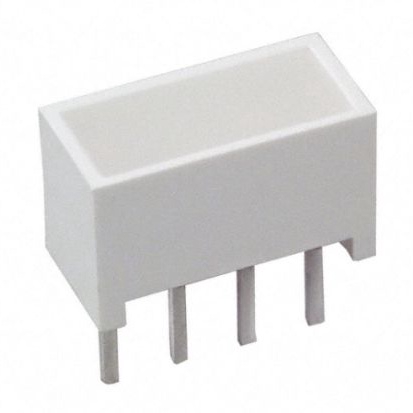

BROADCOM 发光二极管 HLMP-2550-FG000

HLMP-2550-FG000概述

    # HLCP-X100 和 HLMP-2XXX 系列光条技术手册

    产品简介


    产品类型
    HLCP-X100 和 HLMP-2XXX 系列光条是矩形光源,广泛应用于需要大面积明亮光源的各种场合。
    主要功能
    这些光条提供单列和双列封装,封装内的发光区域可以是单一的或是分段的。它们可用于不同的颜色选择,包括红色(AlGaAs 红色)、黄色、绿色和双色(红/黄或红/绿)。
    应用领域
    这些光条适用于多种领域,包括商业机器信息公告器、电信指示器、前面板工艺状态指示器、PC板标识、柱状图显示等。

    技术参数


    | 参数 | 规格 |

    | 平均功率耗散 | AlGaAs 红色系列:37 mW |
    HER 系列:135 mW |
    黄色系列:85 mW |
    绿色系列:135 mW |
    | 峰值正向电流 | AlGaAs 红色系列:45 mA |
    HER 系列:90 mA |
    黄色系列:60 mA |
    绿色系列:90 mA |
    | 平均正向电流 | AlGaAs 红色系列:15 mA |
    HER 系列:25 mA |
    黄色系列:20 mA |
    绿色系列:25 mA |
    | 反向电压 | AlGaAs 红色系列:5 V |
    HER 系列:6 V |
    黄色系列:6 V |
    绿色系列:6 V |
    | 工作温度范围 | –20°C 到 +100°C (AlGaAs 红色系列) |
    –40°C 到 +85°C (HER 系列) |
    –20°C 到 +85°C (黄色系列) |
    –20°C 到 +85°C (绿色系列) |

    产品特点和优势


    大面积均匀发光
    这些光条具有大而均匀的发光区域,适用于各种需求高的场合。
    颜色选择丰富
    用户可以根据具体应用需求选择红色、黄色、绿色或双色光条。
    优异的开/关对比度
    这些光条在开/关状态下表现出良好的对比度,适合用于需要高精度指示的应用场合。
    兼容性强
    X-Y 可堆叠、平面安装等功能使得它们易于集成到各种系统中。

    应用案例和使用建议


    应用案例
    这些光条已广泛应用于商业机器消息公告器、电信指示器、PC板标识等场景。
    使用建议
    - 温度管理:确保安装时 PCB 的热阻低于 280°C/W/LED,以避免在高温环境下性能下降。
    - 清洁注意事项:推荐使用特定溶剂进行清洁,以优化光学性能。

    兼容性和支持


    这些光条与市场上主流的电子元件兼容,可轻松集成到不同系统中。制造商提供了详尽的技术文档和支持,包括焊接指南等。

    常见问题与解决方案


    1. 如何计算驱动电路的电流限制电阻值?
    - 使用典型正向电压值和测试电流来计算。
    2. 如何优化光条在高温下的表现?
    - 通过改进 PCB 的热设计,降低热阻。
    3. 清洁过程中需要注意什么?
    - 推荐使用特定溶剂,避免使用含溶剂清洁剂。

    总结和推荐


    综合评估
    HLCP-X100 和 HLMP-2XXX 系列光条以其强大的发光能力、丰富的颜色选择、优异的开/关对比度和易用性,在多个应用领域中表现出色。此外,厂商提供了详尽的技术支持和文档,使其成为可靠的选择。
    推荐结论
    强烈推荐使用这些光条,尤其是在需要大而均匀亮度光源的应用中。

HLMP-2550-FG000参数

参数
显示颜色 绿色
视角 -
透镜类型 -
Vf-正向电压 2.6V
透镜形状 带平顶,矩形
波长 565nm
测试电流 20mA
长*宽*高 8.89mm*3.81mm*6.2mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装
