首页  >  产品百科  >  HSMG-C170

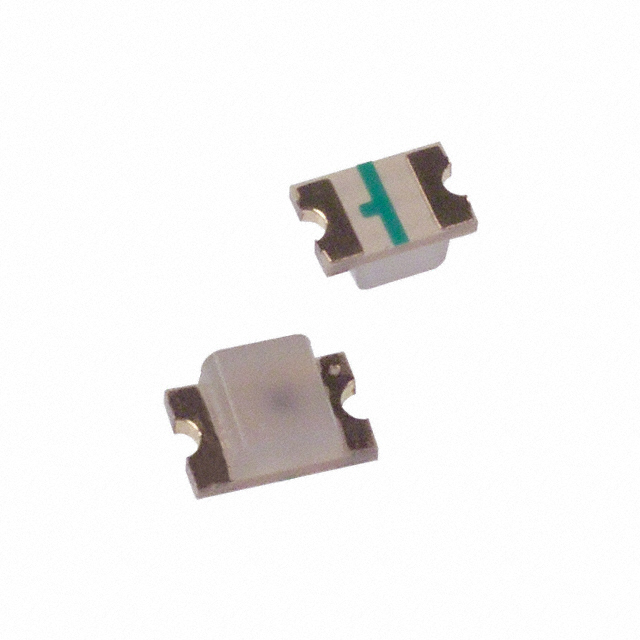

HSMG-C170

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: Broadcom 绿光LED, 2012 (0805)封装, 波长572 nm, 2 x 1.25 x 0.8mm
供应商型号: 31M-HSMG-C170
供应商: 云汉优选
标准整包数: 5
BROADCOM 发光二极管 HSMG-C170

HSMG-C170概述


    产品简介


    这些芯片LED设计采用行业标准封装,便于处理和使用。各种不同的LED颜色可供选择,适用于九种紧凑的单色封装。这些LED芯片适用于多种应用场合,例如按键背光、按钮背光、LCD背光、符号背光以及前面板指示灯。

    技术参数


    - 尺寸:
    - HSMx-C150: 3.2 × 1.6 mm
    - HSMx-C170: 2.0 × 1.25 mm
    - HSMx-C177: 2.0 × 1.25 mm (0.4 mm厚)
    - HSMx-C190系列: 1.6 × 0.8 mm (高度从0.8 mm到0.4 mm不等)
    - HSMx-C110: 3.2 × 1.0 × 1.5 mm (直角封装)
    - HSMx-C120: 1.6 × 0.6 × 1.0 mm (小型直角封装)
    - HSMx-C265: 3.4 × 1.25 × 1.1 mm (反向安装封装)
    - 电气特性:
    - 正向电流:C110/150/265系列最大为25 mA,C120/170/177/190/191/197系列最大为20 mA。
    - 功率耗散:C110/150/265系列为65 mW,C120/170/177/190/191/197系列为52 mW。
    - 反向电压:5 V
    - LED结温:95°C
    - 操作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+85°C
    - 焊接温度:参考回流焊工艺曲线(图9和图10)
    - 光学特性:
    - 峰值发光强度:根据具体型号和颜色有所不同,例如绿色LED为15.0 mcd @ 20 mA,黄色LED为8.0 mcd @ 20 mA。

    产品特点和优势


    这些LED芯片具有以下特点和优势:
    - 小尺寸:适用于空间有限的应用场合。
    - 标准封装:与行业标准兼容,便于装配。
    - 兼容IR焊接:便于自动焊接。
    - 扩散光学:提供宽视角和良好的视觉效果。
    - 温度适应性强:操作和存储温度范围广泛,可承受从-40°C到+85°C的极端条件。
    - 包装形式多样:提供直角和反向安装选项。
    - 多种颜色选择:适用于各种应用场景。

    应用案例和使用建议


    这些LED芯片非常适合用于背光应用,如键盘背光、按钮背光、LCD背光和符号背光。例如,在汽车仪表盘、家电控制面板或智能手表等设备中,这些LED可以用于指示和背光照明。
    使用建议:
    - 在安装时确保LED方向正确,尤其是对于有极性的LED。
    - 考虑使用低焊接温度以避免损坏LED。
    - 确保电路设计能够满足LED的电流和电压要求。

    兼容性和支持


    这些LED芯片兼容大多数标准回流焊工艺,易于自动化装配。如果您需要技术支持或更多详细信息,请联系您的供应商或访问制造商网站。

    常见问题与解决方案


    1. 问题:LED焊接后亮度降低。
    - 解决方法:检查焊接温度是否符合规范要求,确认是否需要重新焊接。
    2. 问题:LED出现闪烁现象。
    - 解决方法:检查供电电压是否稳定,确认电路设计中是否存在噪声干扰。
    3. 问题:LED寿命较短。
    - 解决方法:检查工作环境是否符合LED的工作温度和湿度要求,考虑使用散热措施以延长使用寿命。

    总结和推荐


    这些LED芯片具有优异的性能和可靠性,适合在各种应用中使用,特别是那些对空间要求严格的应用场合。它们的小尺寸、宽视角和兼容性使其成为市场上极具竞争力的产品。综上所述,我强烈推荐这些LED芯片给需要高性能背光解决方案的设计者和制造商。

HSMG-C170参数

参数
显示颜色 白色,绿色
视角 170°
透镜类型 扩散
Vf-正向电压 2.2V
透镜形状 带平顶,矩形
波长 572nm
测试电流 20mA
长*宽*高 2mm*1.25mm*800μm
通用封装 0805
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

HSMG-C170厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HSMG-C170数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HSMG-C170 HSMG-C170数据手册

HSMG-C170封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.6631
50+ ¥ 0.6121
150+ ¥ 0.5611
500+ ¥ 0.51
4000+ ¥ 0.459
12000+ ¥ 0.3876
32000+ ¥ 0.3581
库存: 106411
起订量: 5 增量: 4000
交货地:
最小起订量为:5
合计: ¥ 3.31
直接购买
加入购物车
