HSMM-C190

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 525nm 170° 3.3V 20mA 带圆顶,矩形 扩散 白色,绿色 0603 标准安装,贴片安装 1.6mm*800μm*800μm
供应商型号: 630-HSMM-C190
供应商: Mouser
标准整包数: 1

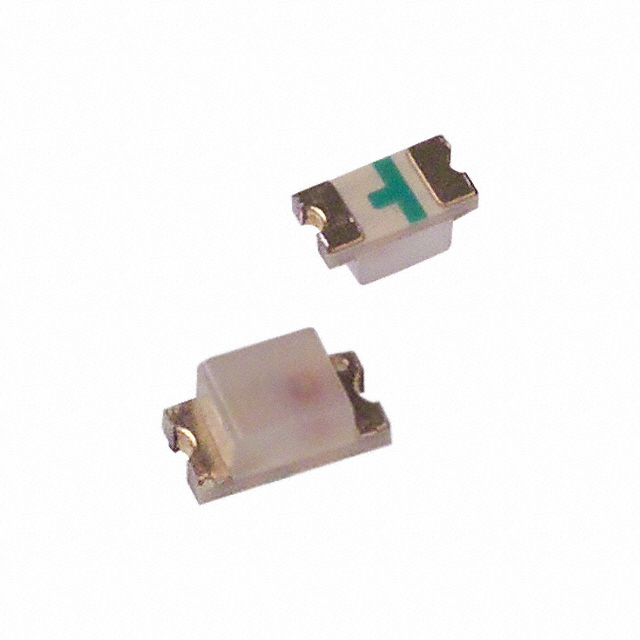

BROADCOM 发光二极管 HSMM-C190

HSMM-C190概述


    产品简介


    这些小型芯片型LED采用高效的InGaN/SiC材料制成,能够提供具有竞争力的价格和高性能的蓝绿光。其中,525纳米的绿色和470纳米的蓝色属于独特的色彩,为产品提供了色差。这些LED可以以顶部发光或侧面发光的方式安装,适用于多种应用场景,如LCD背光、按钮背光、前面板指示灯、符号指示灯、微显示器和小消息面板标牌。

    技术参数


    绝对最大额定值
    - DC正向电流:20mA
    - 功率耗散:78mW
    - 反向电压(IR=100μA):5V
    - LED结温:95°C
    - 工作温度范围:-40至+85°C
    - 存储温度范围:-40至+85°C
    - 焊接温度:见回流焊接曲线(图7)
    电气特性
    - 正向电压:3.3V(典型值),3.9V(最大值)
    - 反向击穿电压:5V
    - 容量:450pF(典型值,VF=0,f=1MHz)
    - 热阻抗:RJ-PIN = 300°C/W(典型值)
    光学特性
    - 发光强度:绿色LED为120mcd(典型值),蓝色LED为35mcd(典型值)
    - 峰值波长:绿色LED为525nm(典型值),蓝色LED为470nm(典型值)
    - 视角:170°(典型值)

    产品特点和优势


    这些LED具备高亮度、小巧尺寸、工业标准封装等特点,特别适合需要颜色区分的应用场合。此外,这些LED具有良好的扩散光学效果,且可通过红外焊接进行安装,非常适合轻量化生产。它们还能够通过导光管实现直接背光应用,具有广泛的应用前景。

    应用案例和使用建议


    这些LED被广泛应用于LCD背光、按钮背光、前面板指示等场景。对于需要较高视角的应用,可以选择顶部发光的型号;而对于需要均匀发光的应用,则可选择侧发光型号。例如,在LCD背光应用中,侧发光型号特别适合,而顶部发光型号则适合用于直接背光或者与导光管一起使用。

    兼容性和支持


    这些LED与红外焊接兼容,且封装设计便于表面贴装。厂商提供了详细的回流焊接曲线图,并且为用户提供必要的技术文档和支持。此外,这些LED已经经过严格的筛选和分类,以确保色彩一致性和亮度一致性。

    常见问题与解决方案


    1. 如何处理静电敏感问题?
    - 处理这些LED时要采取适当的防静电措施,详细信息请参阅厂商提供的应用说明(AN-1142)。
    2. 焊接温度过高怎么办?
    - 确保焊接温度不超过制造商推荐的最大温度(见回流焊接曲线图)。如果超过此温度,应调整焊接曲线。
    3. 如何存放这些LED?
    - 这些LED应该存放在湿度小于60%RH的环境中,温度范围应在5至30°C之间。如湿度指示卡显示超过10%,需先进行烘烤处理,具体烘烤条件为60±5°C下烘烤20小时。

    总结和推荐


    综上所述,这些小型芯片型LED以其高亮度、小巧尺寸和广泛适用性成为市场上的亮点。它们特别适合需要精确色彩和视角的应用,如LCD背光、按钮背光和微显示器等。强烈推荐这些LED给那些寻找高性能且价格合理的电子元器件的工程师和设计师。

HSMM-C190参数

参数
Vf-正向电压 3.3V
透镜形状 带圆顶,矩形
波长 525nm
测试电流 20mA
显示颜色 白色,绿色
视角 170°
透镜类型 扩散
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

HSMM-C190厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HSMM-C190数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HSMM-C190 HSMM-C190数据手册

HSMM-C190封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.0815 ¥ 17.5887
10+ $ 1.4835 ¥ 12.5356
100+ $ 1.0184 ¥ 8.6058
500+ $ 0.8672 ¥ 7.3282
1000+ $ 0.81 ¥ 6.8445
2000+ $ 0.7529 ¥ 6.3616
4000+ $ 0.7203 ¥ 6.0865
8000+ $ 0.6846 ¥ 5.7849
库存: 12029
起订量: 1 增量: 1
