HSMR-C150

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 473nm 155° 3.4V 20mA 带平顶,矩形 扩散 白色,蓝色 1206 标准安装,贴片安装 3.2mm*1.6mm*1.1mm
供应商型号: 2497353
供应商: 海外现货
标准整包数: 5

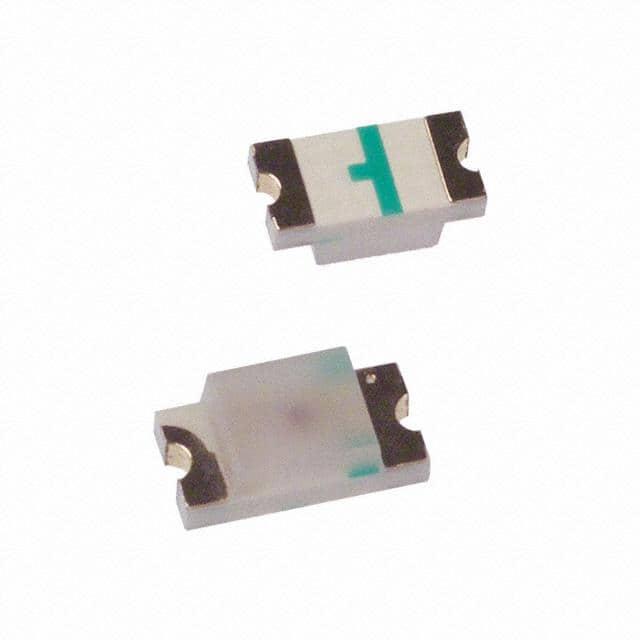

BROADCOM 发光二极管 HSMR-C150

HSMR-C150概述

    高性能芯片LED技术手册

    产品简介


    这些小型芯片型LED采用高效、高亮度的InGaN材料,提供性价比极高的高性能蓝色和绿色LED。具体而言,这款LED包括520 nm的绿色和470 nm的蓝色,这两种独特的色调为产品提供了色彩差异化。它们主要用于LCD背光、按钮背光、前面板指示器、符号指示器、微显示和小型信息面板标识等领域。

    技术参数


    以下是本产品的关键技术规格和性能参数:
    - 绝对最大额定值
    - 直流正向电流([1]):20 mA
    - 功率耗散:78 mW
    - 反向电压(IR=100 μA):5 V
    - LED结温:95°C
    - 操作温度范围:-40到+85°C
    - 存储温度范围:-40到+85°C
    - 焊接温度:参照图11和图12中的回流焊接曲线
    - 电气特性
    - 正向电压(@IF=20 mA):3.4 V(典型值),3.9 V(最大值)
    - 反向击穿电压(@IR=100 μA):5 V(典型值)
    - 容量(@VF=0,f=1 MHz):140 pF(最小值),450 pF(最大值)
    - 光学特性
    - 发光强度(IV):绿色LED(45-150 mcd),蓝色LED(18-60 mcd)
    - 波长峰值(λpeak):520 nm(绿色),469 nm(蓝色)
    - 半强度角(θ1/2):130°(绿色),155°(蓝色)
    - 包装尺寸
    - 绿色LED的包装尺寸:3.2 x 1.5 x 1.0 mm
    - 蓝色LED的包装尺寸:3.2 x 1.6 x 1.1 mm

    产品特点和优势


    1. 高亮度:InGaN材料确保高亮度输出。
    2. 小巧尺寸:便于集成到各种设备中。
    3. 工业标准脚位:方便组装和替换。
    4. 扩散透镜:适用于LCD背光和其他直接照明应用。
    5. 顶视或直角发光:可根据不同应用场景选择合适的封装类型。
    6. 兼容红外焊接:适合大批量自动化生产。
    7. 适用光导管:适合微显示和小型信息面板标识。
    8. 每盘8毫米带7英寸直径的卷盘:确保稳定运输和储存。

    应用案例和使用建议


    - LCD背光:侧发光封装特别适合LCD背光应用。
    - 按钮背光:顶发光封装的宽视角适用于按钮背光。
    - 前面板指示器:适用于各种面板指示需求。
    建议:
    - 使用顶发光封装时注意散热管理。
    - 使用光导管时确保透镜位置正确以达到最佳效果。

    兼容性和支持


    这些芯片型LED与多种电路设计兼容,可与其他电子元器件一起使用。制造商提供全面的支持文档和应用说明,如焊接指南、安装说明等。

    常见问题与解决方案


    - 问题1:如何处理静电敏感器件?
    - 解决方案:遵循手册中的防静电措施,避免触碰LED的焊盘。接触前必须接地。

    - 问题2:如何处理湿度敏感的存储条件?
    - 解决方案:确保在存储期间保持适当的湿度控制,并按照制造商的建议进行烘烤。

    总结和推荐


    综合来看,这些高性能芯片LED具有卓越的亮度、紧凑的设计和广泛的兼容性,适用于多种应用领域。它们的高可靠性和易用性使其成为电子设备设计的理想选择。我们强烈推荐这些LED用于需要高亮度和高可靠性的小型显示屏和指示灯应用。
    通过合理的设计和良好的维护,这些LED将在众多应用场景中发挥重要作用。

HSMR-C150参数

参数
视角 155°
透镜类型 扩散
Vf-正向电压 3.4V
透镜形状 带平顶,矩形
波长 473nm
测试电流 20mA
显示颜色 白色,蓝色
长*宽*高 3.2mm*1.6mm*1.1mm
通用封装 1206
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

HSMR-C150厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HSMR-C150数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HSMR-C150 HSMR-C150数据手册

HSMR-C150封装设计

查看详情并下载
Symbol
Footprint
3D Model
