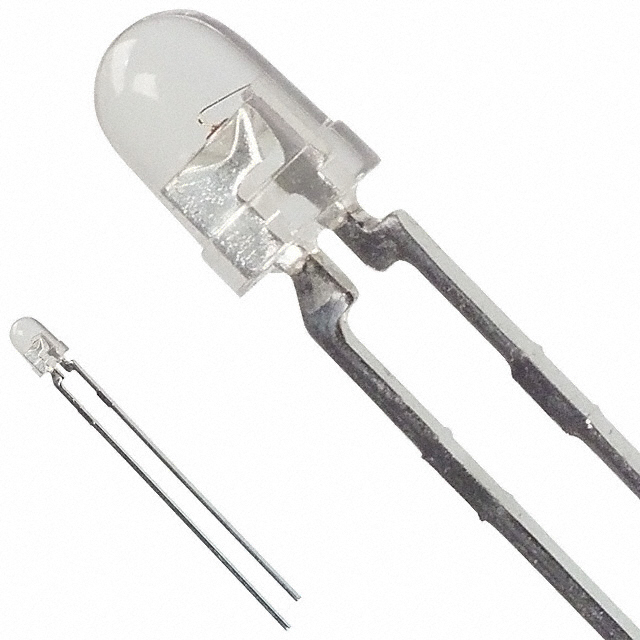

HLMP-K105

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 645nm 45° 1.8V 20mA 圆形,带圆顶 透明 无色,红色 标准安装,通孔安装 3.17mm*3.17mm*6.35mm
供应商型号: 09Y-HLMP-K105
供应商: 国内现货
标准整包数: 1
BROADCOM 发光二极管 HLMP-K105

HLMP-K105概述


    产品简介


    HLMP-D101/D105 和 HLMP-K101/K105 是高亮度双异质结铝镓砷(AlGaAs)红色发光二极管(LED)灯泡。这些LED采用了最新的双异质结材料技术,提供了卓越的光输出效率和宽广的工作电流范围。它们具有深红颜色,在主导波长为637纳米的情况下表现出色。这些灯泡可以采用直流驱动或脉冲驱动来实现所需的光输出效果。适用于各种场景,如明亮的环境照明、移动信息面板、便携式设备和通用用途。

    技术参数


    - 峰值正向电流:300 mA
    - 平均正向电流:20 mA
    - 直流电流:30 mA
    - 功率耗散:87 mW
    - 反向电压(IR=100 μA):5 V
    - 瞬态正向电流(10 μs脉冲):500 mA
    - 工作温度范围:-20°C 至 +100°C
    - 存储温度范围:-40°C 至 +100°C
    - 主导波长(λd):637 nm
    - 峰值波长(λp):645 nm
    - 半峰全宽(Δλ1/2):20 nm
    - 速度响应(τS):30 ns
    - 电容(C):30 pF
    - 热阻(RθJ-PIN):210-290°C/W

    产品特点和优势


    1. 高亮度:采用了新型双异质结材料,提供卓越的光输出效率。
    2. 宽视角:具有出色的视角效果,适合多种应用场景。
    3. 材料效率高:低正向电压,有助于减少能量损失。
    4. CMOS/MOS兼容性:可与多种半导体器件兼容。
    5. 优异的颜色表现:提供深红颜色,满足特定颜色需求。

    应用案例和使用建议


    - 应用案例:
    - 作为环境照明,提供均匀的光线分布。
    - 在需要深红颜色的应用中,如移动信息面板和特殊显示设备。

    - 使用建议:
    - 使用前需确保焊接条件符合规范,避免热应力对LED造成损害。
    - 推荐使用精密工具进行引脚成型,避免手动操作导致的误差。
    - 在焊接过程中注意控制预热时间和温度,确保良好的焊接质量。

    兼容性和支持


    - 兼容性:这些LED灯泡与多种CMOS/MOS设备兼容,方便集成到现有系统中。
    - 支持:若需进一步的技术支持,可以联系当地的Avago代表获取帮助。

    常见问题与解决方案


    - 问题:焊接过程中LED受损。
    - 解决方法:确保焊接条件符合推荐标准,避免过度加热。
    - 问题:引脚长度不一致。
    - 解决方法:使用专用工具进行精确的引脚成型和切割。

    总结和推荐


    总体来看,HLMP-D101/D105 和 HLMP-K101/K105 系列LED灯泡具有高性能和广泛的应用前景。它们在亮度、颜色表现、材料效率和兼容性方面表现出色,是许多场景的理想选择。如果您的项目需要高亮度和深红颜色的LED,我们强烈推荐这些产品。

HLMP-K105参数

参数
Vf-正向电压 1.8V
透镜形状 圆形,带圆顶
波长 645nm
测试电流 20mA
显示颜色 无色,红色
视角 45°
透镜类型 透明
长*宽*高 3.17mm*3.17mm*6.35mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

HLMP-K105厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HLMP-K105数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HLMP-K105 HLMP-K105数据手册

HLMP-K105封装设计

查看详情并下载
Symbol
Footprint
3D Model
