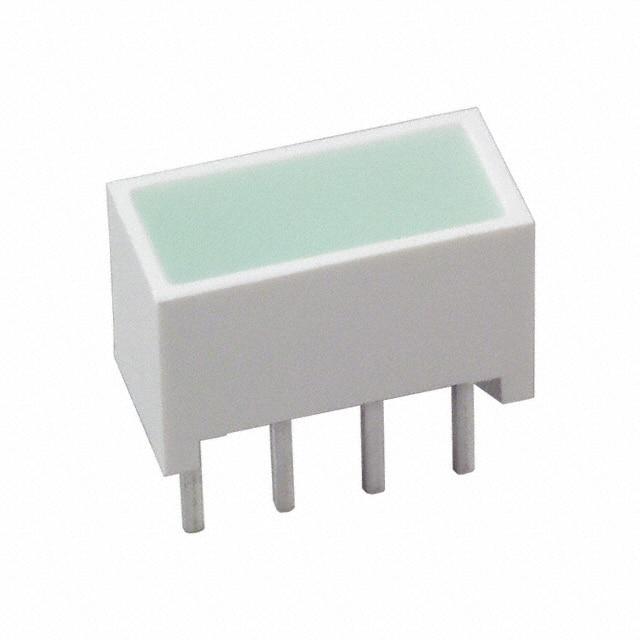

HLMP-2500

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: BroadcomLED数码管, 绿光, 通孔安装
供应商型号: 1003251
供应商: 海外现货
标准整包数: 1
BROADCOM 发光二极管 HLMP-2500

HLMP-2500概述


    产品简介


    HLCP-X100 和 HLMP-2XXX 系列光条
    HLCP-X100 和 HLMP-2XXX 系列光条是矩形光源,设计用于需要大亮度光源的各种应用场合。这些光条采用单行和双行封装,包含单个或分段的发光区域。其中,AlGaAs 红色 HLCP-X100 系列使用双异质结 AlGaAs 在 GaAs 衬底上,而 HER 高效红色 HLMP-2300/2600/29XX 系列和黄色 HLMP-2400/2700/2950 系列的 pn 结则通过扩散法形成在 GaAsP 外延层上的 GaP 衬底上。绿色 HLMP-2500/2800/2965 系列使用液相生长法在 GaP 衬底上形成 GaP 外延层。此外,HLMP-2950/2965 系列为双色设备,可使用高效红色与黄色或绿色组合。

    技术参数


    绝对最大额定值
    - 平均功率耗散(每个LED芯片):AlGaAs红系列 37 mW;HER系列 135 mW;黄系列 85 mW;绿系列 135 mW
    - 峰值正向电流(每个LED芯片):AlGaAs红系列 45 mA;HER系列 90 mA;黄系列 60 mA;绿系列 90 mA
    - 直流正向电流(每个LED芯片):AlGaAs红系列 15 mA;HER系列 30 mA;黄系列 25 mA;绿系列 30 mA
    - 反向电压(每个LED芯片):AlGaAs红系列 5 V;HER系列 6 V
    - 工作温度范围:–20°C 至 +100°C;存储温度范围:–40°C 至 +85°C
    电气/光学特性
    - 光强度(每个发光区域):
    - AlGaAs红系列:典型值 7.5 mcd,最高值 30 mcd
    - HER系列:典型值 23 mcd,最高值 80 mcd
    - 黄系列:典型值 20 mcd,最高值 70 mcd
    - 绿系列:典型值 25 mcd,最高值 100 mcd
    - 峰值波长:645 nm(AlGaAs红)、635 nm(HER)、583 nm(黄)、565 nm(绿)
    - 主导波长:637 nm(AlGaAs红)、626 nm(HER)、585 nm(黄)、572 nm(绿)
    - 正向电压(每个LED):1.8 V 至 2.6 V(测试条件为20 mA)

    产品特点和优势


    - 高亮均匀的发光区域:提供了优异的视觉效果,适用于需要清晰指示的应用。
    - 多种颜色选择:红、黄、绿以及双色,适合各种颜色需求。
    - 良好的开关对比度:确保在不同环境下操作的稳定性和可靠性。
    - 出色的X-Y堆叠功能:可以方便地安装和扩展使用。
    - 贴装和面板安装兼容性:适应不同的安装方式,易于集成到各类系统中。

    应用案例和使用建议


    这些光条广泛应用于各种商业机器的信息显示、电信指示灯、前端面板工艺状态指示、PC板标识和条形图等领域。根据实际应用需求,可以选择合适的产品型号以满足特定的需求。例如,在电信指示灯应用中,推荐使用高效率红色光条,以提高可见性和耐用性。

    兼容性和支持


    这些光条的设计使其可以与其他电子元件或设备兼容,例如显示器、控制器和传感器。制造商提供了详尽的技术文档和应用指南,以帮助客户更好地理解和使用这些产品。此外,用户可以通过联系当地的 Avago 代表获得技术支持和维护服务。

    常见问题与解决方案


    - 问题1:灯具在高温环境下无法正常工作。
    - 解决方法:确保安装的PC板提供小于280°C/W/LED 的热阻抗,以防止过热。

    - 问题2:灯具的发光强度不足。
    - 解决方法:检查电路是否正确连接,确认电流限制电阻的阻值是否适当。

    总结和推荐


    HLCP-X100 和 HLMP-2XXX 系列光条具有出色的功能和性能,特别适用于需要高亮度、高稳定性的应用场景。这些光条的设计合理,适用范围广,且具有良好的兼容性和技术支持。因此,我们强烈推荐这些产品用于各类商业机器、电信设备和其他需要高亮显示的应用场景。

HLMP-2500参数

参数
波长 565nm
测试电流 20mA
显示颜色 绿色
视角 -
透镜类型 -
Vf-正向电压 2.6V
透镜形状 带平顶,矩形
长*宽*高 8.89mm*3.81mm*6.2mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

HLMP-2500厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HLMP-2500数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HLMP-2500 HLMP-2500数据手册

HLMP-2500封装设计

查看详情并下载
Symbol
Footprint
3D Model
