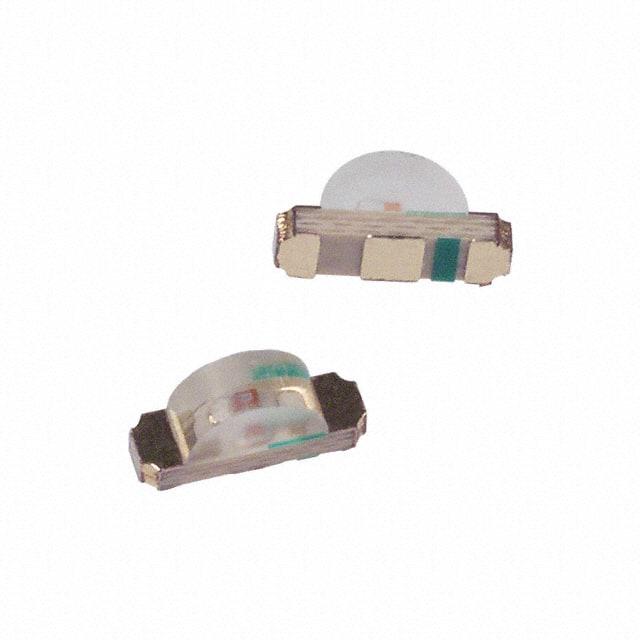

HSMC-C110

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 637nm 130° 1.9V 20mA 带圆顶,矩形 透明 无色,红色 1206 标准安装,贴片安装 3.2mm*1.5mm*1mm
供应商型号: 3605890
供应商: 海外现货
标准整包数: 1
BROADCOM 发光二极管 HSMC-C110

HSMC-C110概述

    高性能芯片型LED技术手册

    产品简介


    这些芯片型LED(ChipLED)采用铝铟镓磷(AlInGaP)材料技术制造。AlInGaP材料具有高亮度特性,能够在较宽的驱动电流范围内产生高光输出。该系列可提供三种颜色:琥珀色(592 nm)、橙色(605 nm)和红色(626/631 nm)。这些LED被广泛应用于LCD背光、按键背光、前面板指示器、符号指示器、微显示器及小型显示屏等场景。

    技术参数


    - 尺寸:这些LED提供多种封装形式,包括顶部发射和直角发射两种类型,适合不同的应用需求。
    - 尺寸:
    - HSMx-C110: 3.2 mm × 1.5 mm × 1.0 mm
    - HSMx-C170: 2.0 mm × 1.25 mm × 0.8 mm
    - HSMx-C190: 1.6 mm × 0.8 mm × 0.8 mm
    - HSMx-C191: 1.6 mm × 0.8 mm × 0.6 mm
    - HSMx-C150: 3.2 mm × 1.6 mm × 1.1 mm
    - 电气特性:
    - 正向电压 (VF): 1.9V 至 2.4V
    - 反向电压 (VR): 5V
    - 最大正向电流 (IF): 25mA
    - 绝对最大额定值:
    - 工作温度范围:-40°C 到 +85°C
    - 存储温度范围:-40°C 到 +85°C
    - 焊接温度:请参考图7和图8的再流焊接曲线
    - 光学特性:
    - 亮度:28.5 mcd(最低)到 450 mcd(最高)
    - 色温:琥珀色、橙色和红色的峰值波长分别为592 nm、605 nm和631 nm

    产品特点和优势


    - 高亮度:采用AlInGaP材料技术,具有很高的光效。
    - 小尺寸:提供多种封装形式,适用于紧凑空间的应用。
    - 行业标准脚位:具有标准化的引脚设计,便于集成。
    - 兼容红外回流焊接:提高焊接可靠性和效率。
    - 多颜色选择:提供琥珀色、橙色和红色等多种颜色选项,满足不同应用需求。

    应用案例和使用建议


    - LCD背光:HSMx-C110系列非常适合用于LCD背光,提供均匀的光线分布。
    - 按键背光:顶部发射LED(如HSMx-C170)具有宽视角,适用于按键背光。
    - 符号指示器:通过侧向发射LED(如HSMx-C110)实现精确的符号指示。
    使用建议:
    - 在选择LED时,请根据具体的应用场景选择合适的封装形式和颜色。
    - 在安装时,确保遵循制造商提供的焊接温度曲线,以保证焊接质量和可靠性。

    兼容性和支持


    - 兼容性:这些LED可与标准的工业脚位兼容,适合大多数贴片机操作。
    - 支持:厂家提供详尽的技术文档和应用指南,包括焊接曲线参考,便于用户快速上手。

    常见问题与解决方案


    - 问题:在安装过程中LED损坏。
    - 解决方法:请遵循静电敏感处理步骤,在焊接前对设备进行适当的接地处理。
    - 问题:焊接温度过高导致损坏。
    - 解决方法:严格按照制造商推荐的焊接曲线进行操作,避免超过规定的温度上限。
    - 问题:长时间储存导致性能下降。
    - 解决方法:在长期储存时应将LED存放在干燥、恒温环境中,并按需进行烘烤处理。

    总结和推荐


    总体来说,这款高性能的芯片型LED具备优秀的高亮度、小巧体积和丰富的颜色选择,能够满足各种应用需求。通过详细的电气特性和光学特性参数,用户可以轻松找到最适合其应用的LED型号。此外,该产品提供了详尽的使用指南和支持服务,使其成为市场上极具竞争力的产品之一。我们强烈推荐给需要高性能LED的工程师和技术人员。

HSMC-C110参数

参数
视角 130°
透镜类型 透明
Vf-正向电压 1.9V
透镜形状 带圆顶,矩形
波长 637nm
测试电流 20mA
显示颜色 无色,红色
长*宽*高 3.2mm*1.5mm*1mm
通用封装 1206
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
