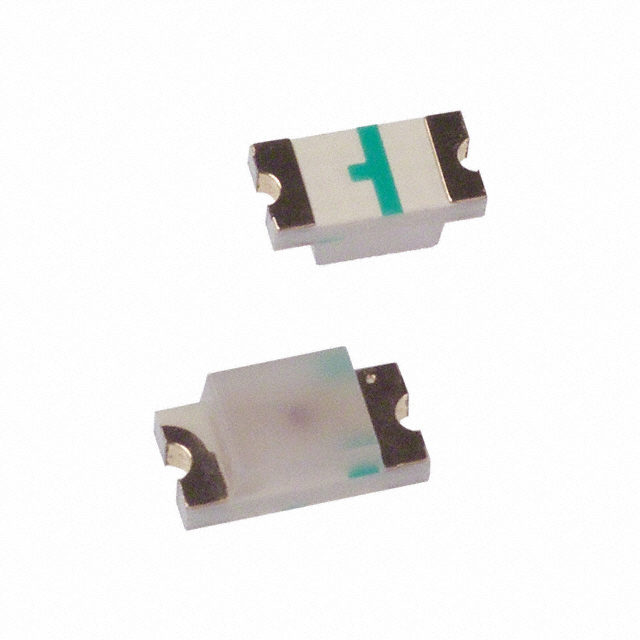

HSMC-C150

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 637nm 170° 1.9V 20mA 带平顶,矩形 扩散 白色,红色 1206 标准安装,贴片安装 3.2mm*1.6mm*1.1mm
供应商型号: 21M-HSMC-C150
供应商: 云汉优选
标准整包数: 1
BROADCOM 发光二极管 HSMC-C150

HSMC-C150概述

    高亮度表面贴装AlInGaP LED 技术手册

    1. 产品简介


    这些芯片型LED(发光二极管)采用Aluminum Indium Gallium Phosphide (AlInGaP) 材料技术制造。AlInGaP材料具有高光效,能在广泛的驱动电流范围内产生高亮度。本系列产品提供三种颜色:琥珀色(592 nm)、橙色(605 nm)和红色(626/631 nm),适用于LCD背光、按键背光、前面板指示等多种应用。

    2. 技术参数


    - 电气特性:
    - 正向电压(VF): 1.9V - 2.4V
    - 反向击穿电压(VR): 5V
    - 正向电流(IF): 最大25mA
    - 逆向漏电电流(IR): 100 μA时最大5V
    - 热阻(Rθ): 600°C/W (HSMA/C/ML/C110) / 300°C/W (其他型号)
    - 光学特性:
    - 光强(Iv): 琥珀色最低28.5 mcd,最高可达112.5 mcd;橙色最低28.5 mcd,最高可达71.5 mcd;红色最低170 mcd,最高可达1800 mcd
    - 发光峰值波长(λp): 琥珀色约592 nm,橙色约605 nm,红色约631 nm
    - 观察角(θ1/2): 约130°至170°
    - 工作环境:
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -40°C 至 +85°C
    - 推荐焊接温度: 遵循图7和图8所示的再流焊工艺
    - 封装尺寸:
    - 琥珀色系列: 3.2 x 1.6 x 1.1 mm
    - 橙色系列: 3.2 x 1.6 x 1.1 mm
    - 红色系列: 3.2 x 1.6 x 1.1 mm (HSMZ-C110)


    3. 产品特点和优势


    - 高亮度: AlInGaP材料确保了高效能和高光输出
    - 小尺寸: 适合空间受限的应用
    - 工业标准封装: 方便与现有设备集成
    - 多色彩选择: 琥珀色、橙色和红色可供选择
    - 可与红外回流焊接兼容

    4. 应用案例和使用建议


    - LCD背光: 非常适合用于LCD屏幕背光,因其可选顶部发光或侧面发光
    - 面板指示灯: 适用于控制面板上的各类指示灯
    - 微型显示器: 在小尺寸显示器中表现良好
    使用建议:
    - 在安装过程中需遵循适当防静电措施
    - 将LED置于正确的位置并确保适当的散热设计以避免过热损坏

    5. 兼容性和支持


    - 兼容性: 本产品适用于工业标准设备和电路布局,且能与多种SMT工艺兼容
    - 厂商支持: 厂商提供详细的应用笔记和技术支持,如需更多信息可访问www.avagotech.com

    6. 常见问题与解决方案


    - 问题: 设备无法点亮
    - 解决方案: 检查正负极连接是否正确,以及驱动电流是否符合要求
    - 问题: 光强度不足
    - 解决方案: 调整驱动电流至推荐值,并检查封装是否有损坏


    7. 总结和推荐


    这些AlInGaP LED凭借其高亮度、紧凑尺寸和多功能性,在众多应用中表现出色。无论是需要背光还是前板指示的应用,它们都是理想选择。强烈推荐给需要高效、可靠光源的工程师和技术团队。

HSMC-C150参数

参数
透镜类型 扩散
Vf-正向电压 1.9V
透镜形状 带平顶,矩形
波长 637nm
测试电流 20mA
显示颜色 白色,红色
视角 170°
长*宽*高 3.2mm*1.6mm*1.1mm
通用封装 1206
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
