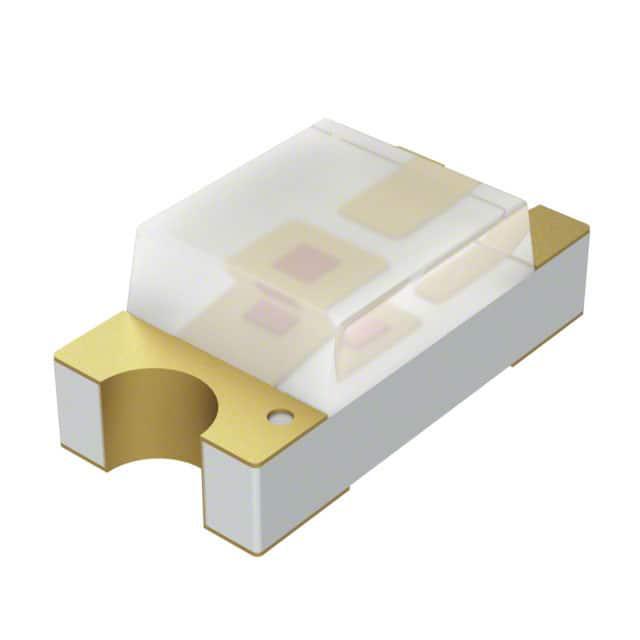

HSMC-C130

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 635nm 110° 1.94V 20mA 带平顶,矩形 扩散 白色,红色 0603 标准安装,贴片安装 1.6mm*800μm*350μm
供应商型号: AV-E-HSMC-C130
供应商: Avnet
标准整包数: 4000
BROADCOM 发光二极管 HSMC-C130

HSMC-C130概述

    高亮度ChipLED产品技术手册:HSMx-C130

    产品简介


    HSMx-C130是一款专为膜式开关应用设计的表面贴装芯片型LED(ChipLED)。这种LED以极低的高度为特点,同时保持了行业标准的0603封装尺寸(1.6 × 0.8 mm),使其成为多种应用场景的理想选择。除了膜式开关领域,HSMx-C130还适用于需要低高度和高可靠性的LCD背光、按键背光及前控制面板指示灯等应用场合。
    HSMx-C130采用AlInGaP(铝铟镓磷)半导体材料技术,具有非常高的发光效率,能够在宽电流范围内提供卓越的光输出能力。此外,它提供了四种颜色选择:琥珀色、红色、绿色和橙色,满足多样化的光学需求。

    技术参数


    | 参数 | 规格 |

    | 封装类型 | 表面贴装(0603,1.6 × 0.8 mm) |
    | 高度 | ≤ 0.35 mm |
    | 驱动电流 | 最大 20 mA |
    | 工作温度范围 | -40°C 至 +85°C |
    | 逆向电压 | ≤ 5 V |
    | 最大功耗 | 48 mW |
    | 热阻抗 | RθJA = 500°C/W |
    | 典型发光强度 | 18-139 mcd(视具体颜色而定) |
    | 峰值波长 | 573-635 nm(视具体颜色而定) |
    | 视角 | ±55° |

    产品特点和优势


    1. 高亮度与高效能:HSMx-C130采用AlInGaP材料,发光效率极高,支持从微小到高功率的应用场景。
    2. 小巧紧凑设计:符合0603封装标准,体积小巧,非常适合空间受限的设计。
    3. 宽广的工作温度范围:能够在极端环境下稳定工作,满足工业和消费类电子的需求。
    4. 多色可选:提供琥珀色、红色、绿色和橙色四种选择,满足各种光信号指示需求。
    5. 兼容性好:能够通过红外回流焊工艺进行焊接,且可批量自动放置,适合现代化生产线。

    应用案例和使用建议


    HSMx-C130的主要应用领域包括:
    - 膜式开关指示:用于触摸屏或按键指示灯。
    - LCD背光:为显示屏提供均匀的背光。
    - 前控制面板指示灯:增强用户体验,提升产品外观设计感。
    使用建议:
    - 在使用过程中,确保按照手册推荐的焊接温度曲线操作,以避免因过热导致的损坏。
    - 注意存放环境湿度不超过60%,并在长期暴露于潮湿条件下进行烘烤处理。
    - 选择合适的颜色和亮度等级以适应不同环境光条件下的可见性需求。

    兼容性和支持


    HSMx-C130兼容大多数主流的自动贴片机和回流焊设备。制造商提供了详尽的技术文档和支持服务,包括:
    - 应用说明:AN-1060(表面贴装SMT LED组件回流焊接指南)。
    - 维护指导:存储条件和焊接细节建议。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED亮度不足 | 确保驱动电流设置正确;检查焊接质量和连接点。 |
    | 焊点不牢固 | 检查焊接温度曲线是否符合要求;重新焊接。 |
    | 受潮影响性能 | 按照推荐条件进行烘烤处理。 |

    总结和推荐


    HSMx-C130凭借其高亮度、紧凑设计和广泛的应用适配性,在现代电子设备中表现出色。它特别适合对空间和能耗敏感的场景,如消费电子产品、工业仪器和车载设备等。总体而言,这款LED在技术性能、可靠性以及性价比方面表现优异,强烈推荐用于需要高亮度、高精度指示的应用场合。
    如果您正在寻找一款兼具创新性和可靠性的ChipLED解决方案,HSMx-C130无疑是一个理想的选择。

HSMC-C130参数

参数
Vf-正向电压 1.94V
透镜形状 带平顶,矩形
波长 635nm
测试电流 20mA
显示颜色 白色,红色
视角 110°
透镜类型 扩散
长*宽*高 1.6mm*800μm*350μm
通用封装 0603
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

HSMC-C130厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HSMC-C130数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HSMC-C130 HSMC-C130数据手册

HSMC-C130封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.2151 ¥ 1.8716
8000+ $ 0.1224 ¥ 1.0648
20000+ $ 0.1075 ¥ 0.9353
56000+ $ 0.1031 ¥ 0.8967
库存: 20000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 7486.4
