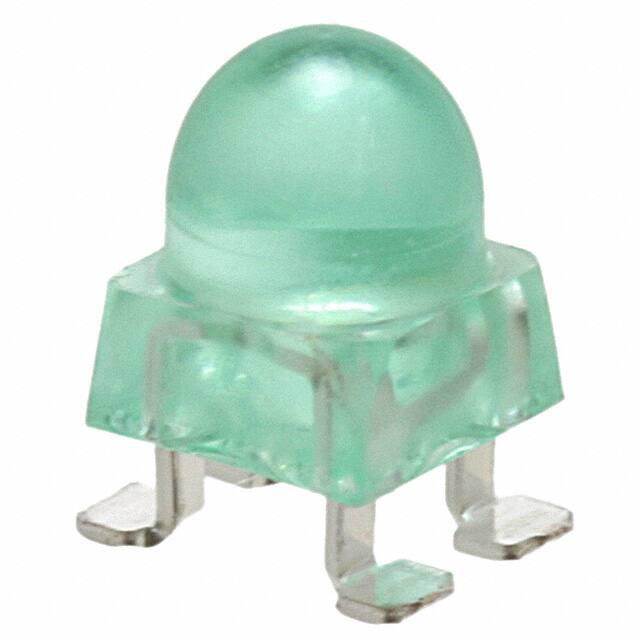

ALMD-CM1F-34002

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 525nm 15° 2.8V 20mA 圆形,带圆顶 绿色 4-SMD 贴片安装 4.2mm*4.2mm*7mm
供应商型号: 516-ALMD-CM1F-34002TR-ND
供应商: Digi-Key
标准整包数: 1000
BROADCOM 发光二极管 ALMD-CM1F-34002

ALMD-CM1F-34002概述

    高亮度表面贴装LED灯:ALMD-Cx1x/Cx2x系列

    产品简介


    Avago公司的ALMD-Cx1x/Cx2x系列是一种高亮度的表面贴装(SMT)LED,外观类似于传统的通孔LED,但采用的是表面贴装形式。这类LED适用于户外标识显示应用,采用了先进的光学级环氧树脂,确保了卓越的性能表现。ALMD-Cx1x/Cx2x系列提供绿色和蓝色两种版本,分别具有525纳米和470纳米的峰值波长。此外,它们支持标准的表面贴装工艺,如回流焊工艺,能够方便地进行拾放装配。

    技术参数


    - 颜色和波长
    - 绿色:525纳米
    - 蓝色:470纳米
    - 典型视角
    - 15° 和 23°
    - 绝对最大额定值
    - 工作温度范围:-40°C 到 +85°C
    - 存储温度范围:-40°C 到 +100°C
    - 反向电压:不建议反向偏置
    - 最大功率消耗:绿光 114 mW,蓝光 76 mW
    - 峰值前向电流:100 mA
    - 反向电压测试:5 V
    - 热阻:绿光 270 °C/W,蓝光 480 °C/W
    - 电气/光学特性
    - 正向电压:绿光 2.5 V 至 3.8 V,蓝光 2.8 V 至 3.8 V
    - 正向电流:最大30 mA(绿光),20 mA(蓝光)
    - 灵敏度强度:绿光 27000 mcd 至 45000 mcd,蓝光 4200 mcd 至 7200 mcd

    产品特点和优势


    - 高亮度与宽视角
    - 提供较高的亮度和宽视角,适合用于各类显示屏幕。
    - 易用性
    - 通过采用先进的表面贴装技术,这些LED易于使用常见的表面贴装工艺进行组装,降低了生产成本和复杂性。
    - 可靠性和耐用性
    - 使用高性能的环氧树脂封装材料,使其在恶劣环境下也能保持优异的性能表现。

    应用案例和使用建议


    - 变量信息标志(Variable Message Signs)
    - 适合于各种信息显示系统,如交通标志、广告牌等。为了保证最佳的视觉效果,建议设置适当的驱动电流,以维持一致的亮度和色彩。
    - 推荐使用
    - 在使用过程中,需要遵循正确的焊接条件和温度控制策略,以防止可能的损坏。

    兼容性和支持


    - 兼容性
    - 具有较强的兼容性,可与现有的表面贴装技术兼容,适用于多种组装工艺。
    - 支持
    - Broadcom公司为该系列产品提供了详尽的技术文档和支持服务,包括详细的焊接指南、处理指南等。

    常见问题与解决方案


    - 焊接次数限制
    - 不建议超过两次回流焊接。对于重复焊接的需求,建议使用手工焊接,并严格控制焊接参数,如温度和时间。
    - 环境暴露风险
    - 在长时间暴露于潮湿环境中时,LED的银镀层可能会氧化,影响其可焊性。因此,未使用的LED应当存放在湿度低于5%的密封袋中。

    总结和推荐


    总体来看,Avago公司的ALMD-Cx1x/Cx2x系列高亮度表面贴装LED提供了优越的性能和可靠性,非常适合用于各类显示设备。尽管在使用过程中需要注意细节上的要求,但由于其出色的性能和广泛的适用性,强烈推荐使用这款产品。无论是对于工业项目还是日常电子产品制造,这都是一个值得信赖的选择。

ALMD-CM1F-34002参数

参数
测试电流 20mA
显示颜色 绿色
视角 15°
透镜类型 -
Vf-正向电压 2.8V
透镜形状 圆形,带圆顶
波长 525nm
长*宽*高 4.2mm*4.2mm*7mm
通用封装 4-SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ALMD-CM1F-34002厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

ALMD-CM1F-34002数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM ALMD-CM1F-34002 ALMD-CM1F-34002数据手册

ALMD-CM1F-34002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.5231 ¥ 4.3775
2000+ $ 0.4954 ¥ 4.146
3000+ $ 0.4812 ¥ 4.0273
5000+ $ 0.4652 ¥ 3.8933
7000+ $ 0.4557 ¥ 3.8135
10000+ $ 0.4464 ¥ 3.7358
库存: 4000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 4377.5
