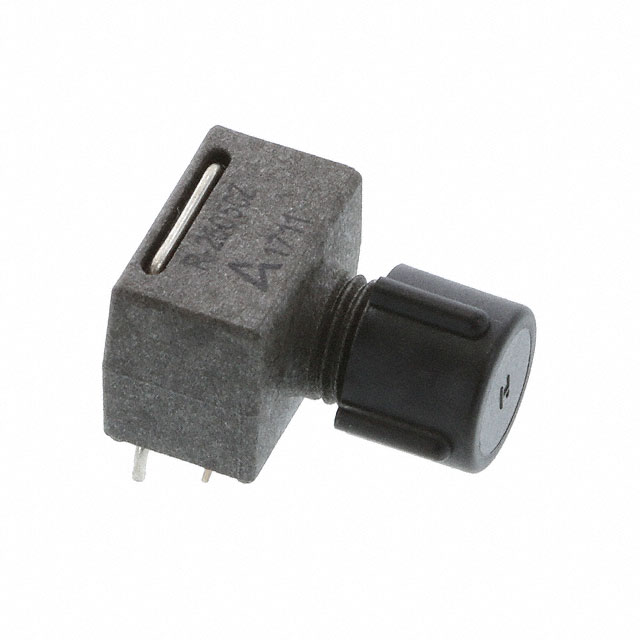

HFBR-2505C

产品分类: 光纤收发器
厂牌: BROADCOM
产品描述: 650nm 4.75V 5.25V 多模 2MBd 16.1mm*12.5mm*10.2mm
供应商型号: CY-HFBR-2505C
供应商: Avnet
标准整包数: 1
BROADCOM 光纤收发器 HFBR-2505C

HFBR-2505C概述


    产品简介


    HFBR-1505A/2505A/1515B/2515B/1505C/2505C
    光纤发射器和接收器
    HFBR系列光纤发射器和接收器专为现场总线应用设计,适用于工业控制数据链接和工厂自动化数据链接。这些组件可以与SERCOM、PROFIBUS和INTERBUS-S等标准兼容,确保在各种工业环境中实现可靠的数据传输。

    技术参数


    数据传输速率
    - DC至10 MBd(SERCOS/PROFIBUS)
    - DC至2 MBd(INTERBUS-S)
    光学特性
    - 峰值发射波长:650 nm
    - 波长范围:640-660 nm
    - 半高全宽:21-30 nm
    - 1 mm塑料光纤(POF)和200 µm硬包覆石英(HCS)支持
    工作环境
    - 温度范围:0°C至+70°C
    连接接口
    - SMA和ST®端口
    其他规格
    - 输出功率范围:根据具体型号而定
    - 时序偏差:30 ns(SERCOS/PROFIBUS)
    - 脉冲宽度失真:±125 ns(INTERBUS-S)
    - 铅焊接温度:260°C(时间10秒)

    产品特点和优势


    HFBR系列产品具有以下特点:
    - 多功能性:符合多种工业标准(SERCOS、PROFIBUS、INTERBUS-S),适用于广泛的工业应用。
    - 高性能光学技术:采用650 nm波长技术,确保高效的光信号传输。
    - 易于安装:支持自动插入和波峰焊,适合大规模生产。
    - 电压隔离:具备高电压隔离能力,适用于严苛的工业环境。
    - 高可靠性:保证高达10 MBd的数据传输率,同时提供全面的技术支持和质量保证。

    应用案例和使用建议


    HFBR系列产品广泛应用于各种工业场合,例如:
    - 工业控制数据链接:如机床控制系统中的通信模块。
    - 工厂自动化数据链接:例如在输送带控制系统中用于实时数据传输。
    - 传感器和执行器接口:例如传感器与控制器之间的数据传输。
    使用建议:
    - 在安装过程中建议保持保护帽,以避免光学部件污染。
    - 定期清洁连接器,使用适当的清洁剂去除灰尘和其他杂质。
    - 确保连接到地面,减少电气噪声干扰。

    兼容性和支持


    HFBR系列产品与其他常见工业设备兼容,包括PLCs和电机驱动器。Avago公司提供了详尽的技术支持和售后服务,包括产品咨询、维修服务等。官方网站提供了详细的产品信息和经销商列表,方便用户查找相关信息。

    常见问题与解决方案


    1. Q: 为什么发射器输出功率不足?
    - A: 可能是由于驱动电流设置不当或光纤连接不正确。建议检查驱动电路和光纤连接,并按推荐设置调整驱动电流。
    2. Q: 接收器输出不稳定怎么办?
    - A: 通常是由电源电压波动或接收到的信号过弱引起。请检查电源电压并确保接收器前端光学信号强度合适。
    3. Q: 如何选择合适的光纤类型?
    - A: 选择光纤时需要考虑应用的具体需求,如数据传输速率、工作环境等。一般情况下,POF适用于较低速率应用,而HCS光纤适用于高速率应用。

    总结和推荐


    HFBR系列光纤发射器和接收器凭借其多功能性、高性能、易于安装和可靠性的特点,在工业控制和自动化领域表现出色。其适用范围广泛,能够满足不同应用场景的需求。因此,强烈推荐使用HFBR系列产品以提升系统的可靠性和效率。
    如需进一步了解产品详细信息和购买渠道,请访问[Avago官方网站](http://www.avagotech.com)。

HFBR-2505C参数

参数
最大工作供电电压 5.25V
最小工作供电电压 4.75V
数据传输速率 2MBd
光纤类型 多模
波长 650nm
连接类型 -
最大传输距离 -
长*宽*高 16.1mm*12.5mm*10.2mm
应用等级 通用级
零件状态 停产
包装方式 散装

HFBR-2505C厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HFBR-2505C数据手册

厂牌 PDF简要描述 下载
BROADCOM 光纤收发器 BROADCOM HFBR-2505C HFBR-2505C数据手册

HFBR-2505C封装设计

查看详情并下载
Symbol
Footprint
3D Model
