首页  >  产品百科  >  HSMN-A101-N00J1

HSMN-A101-N00J1

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 470nm 120° 3.4V 20mA 圆形,带平顶 透明 无色 LCC 贴片安装 3.2mm*2.8mm*2.1mm
供应商型号: AV-E-HSMN-A101-N00J1
供应商: Avnet
标准整包数: 2000

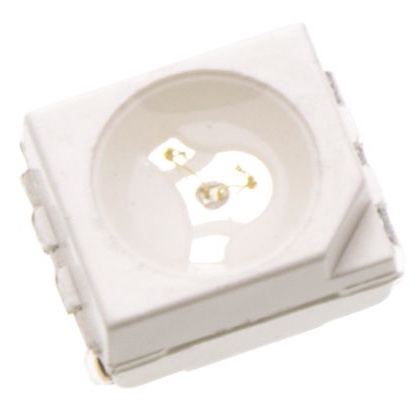

BROADCOM 发光二极管 HSMN-A101-N00J1

HSMN-A101-N00J1概述


    产品简介


    HSMx-A10x-xxxxx 是一款面向表面贴装的 LED 指示灯,采用行业标准的 PLCC-2 封装。这些高可靠性的 LED 适用于多种苛刻环境下的应用,如汽车内部、办公设备、工业设备及家用电器等领域的面板、按钮及背光需求。此外,这些 LED 在室内电子标识中亦表现优异,适用于室内全彩标识和可变信息标识。

    技术参数


    - 封装类型: PLCC-2
    - 电压: 最大逆向电压为 5V,峰值正向电流可达 100mA,直流正向电流为 30mA(特定型号为 20mA)
    - 功率耗散: 63mW(某些型号为 60mW 或 48mW)
    - 绝对最大额定值: 环境温度范围为 -55°C 至 +100°C,存储温度范围同上
    - 光学特性:
    - 发射角度: 120˚
    - 光效: 0.45 lm/W
    - 光强度: 变化于各颜色类别之间,参见图表
    - 电气特性:
    - 正向电压范围: 1.9V 至 4.05V
    - 结温: 最大 110°C
    - 可靠性: 符合 IEC/EN 60068-2-14标准,具备广泛的环境适应性

    产品特点和优势


    HSMx-A10x-xxxxx 系列 LED 拥有多种颜色选项,且每种颜色都具备独特的亮度等级和色温选择。其设计符合 EIA 和 JEDEC 的标准要求,可以轻松进行表面贴装,并支持红外回流焊和波峰焊两种焊接工艺。该系列 LED 具备高可靠性、高亮度的特点,采用了 AlInGaP 和 InGaN 制造技术,以实现高效能和长寿命。

    应用案例和使用建议


    这些 LED 广泛应用于汽车内饰、电子标识及自动化办公设备等领域。具体应用包括车内仪表盘背光、中央控制台照明、车舱照明、显示器背光、按钮背光等。为了获得最佳效果,建议在装配过程中严格遵守推荐的焊接工艺,并注意储存条件。

    兼容性和支持


    这些 LED 兼容多种电路板焊接技术,包括红外回流焊和波峰焊。建议在使用前仔细阅读并遵循技术手册中的焊接指南,以确保最佳性能和最长使用寿命。如有任何技术疑问,厂商提供了详细的官方文档和技术支持。

    常见问题与解决方案


    - 问题: 如何处理湿度敏感性?
    - 解决方案: 需要按照 J-STD-020 标准将组件存放在适当的干燥环境中,并在使用前根据湿度指示卡的提示采取相应的烘焙措施。

    - 问题: 如何判断是否需要烘焙处理?
    - 解决方案: 当湿度指示卡的 “10%” 指示未变为蓝色或 “5%” 指示变为粉色时,或者如果暴露在温度高于 30°C/相对湿度高于 60% 的环境中,或是地板寿命超过 672 小时时,则需要进行烘焙处理。推荐的烘焙条件为 60±5°C,持续 20小时。

    总结和推荐


    HSMx-A10x-xxxxx 系列 LED 提供了卓越的性能和可靠性,在多种应用场合下表现出色。其广泛的颜色选择、可靠的焊接工艺支持和多样化的应用使其成为市场的有力竞争者。我们强烈推荐这一系列的产品,特别是对于那些对LED质量和可靠性有较高要求的应用项目。

HSMN-A101-N00J1参数

参数
透镜类型 透明
Vf-正向电压 3.4V
透镜形状 圆形,带平顶
波长 470nm
测试电流 20mA
显示颜色 无色
视角 120°
长*宽*高 3.2mm*2.8mm*2.1mm
通用封装 LCC
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HSMN-A101-N00J1厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HSMN-A101-N00J1数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HSMN-A101-N00J1 HSMN-A101-N00J1数据手册

HSMN-A101-N00J1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.3998 ¥ 3.4778
4000+ $ 0.3672 ¥ 3.1943
6000+ $ 0.3226 ¥ 2.8069
18000+ $ 0.3093 ¥ 2.6913
库存: 6000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 6955.6
