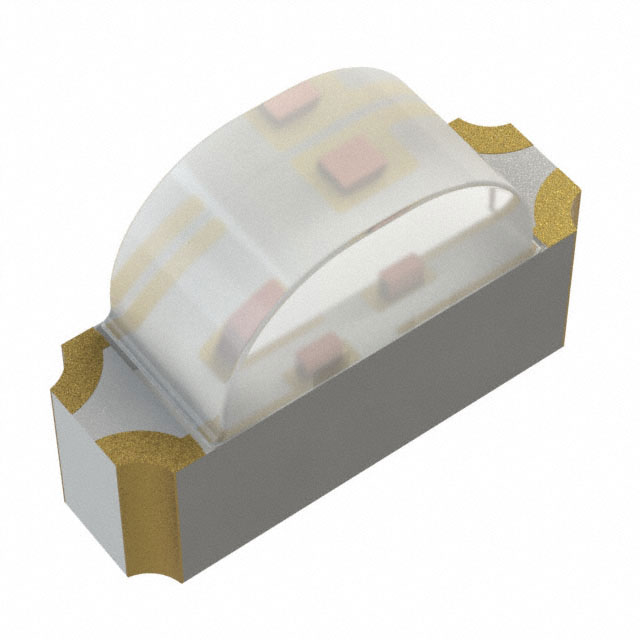

HSMF-C146

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 464nm(蓝色),632nm(红色) 120° 3.4V(蓝色),2.3V(红色) 20mA Blue,20mA Red 带圆顶,矩形 透明 无色,红色,蓝色 SMD 贴片安装 3mm*2mm*1.1mm
供应商型号: AV-E-HSMF-C146
供应商: Avnet
标准整包数: 3000
BROADCOM 发光二极管 HSMF-C146

HSMF-C146概述

    HSMF-C146 Side View SMT ChipLED 技术手册

    产品简介


    HSMF-C146 是一款双色直角表面贴装芯片LED(Side View SMT ChipLED),具有两个不同的发光二极管(LED)芯片:AlInGaP 和 InGaN。该产品适用于背光照明、状态指示和前板指示等应用,广泛应用于办公自动化设备、家用电器和工业设备中。其紧凑的设计使其成为现代电子产品中的理想选择。

    技术参数


    以下是 HSMF-C146 的关键技术规格:
    | 参数 | AlInGaP 红色 | InGaN 蓝色 |
    |
    | 正向电流 (IF) | 30 mA | 20 mA |
    | 功率耗散 | 72 mW | 78 mW |
    | 工作温度范围 | -30 至 85°C | -30 至 85°C |
    | 存储温度范围 | -40 至 85°C | -40 至 85°C |
    光学特性
    在环境温度为 25°C 且正向电流为 20mA 时:
    | 颜色 | 发光强度 (mcd) | 峰值波长 (nm) | 主导波长 (nm) | 视角 (°) |

    | 红色 | 18.0 - 79.0 | 644 | 632 | 110 |
    | 蓝色 | 28.5 - 75.0 | 459 | 464 | 110 |
    电气特性
    在环境温度为 25°C 时:
    | 颜色 | 正向电压 (V) | 反向电压 (V) | 热阻 (°C/W) |
    ||
    | 红色 | 1.6 - 2.9 | 5 | 400 |
    | 蓝色 | 2.9 - 3.9 | 5 | 300 |

    产品特点和优势


    - 双色设计:能够同时发出红色和蓝色光线,适合多种颜色组合的需求。
    - 兼容回流焊接:方便大批量生产,提高制造效率。
    - 宽视角:发光角度达到 110°,保证从各个角度都能均匀发光。
    - 高可靠性:具有良好的热稳定性和反向电压耐受性。

    应用案例和使用建议


    - 背光照明:适合用于各种需要指示灯的地方,如家电、办公室设备等。
    - 状态指示:适用于汽车仪表盘、仪器面板等需要多色指示的应用。
    - 前板指示:适合用于显示设备的状态变化。
    使用建议:
    - 在安装时要注意防止机械压力,避免损坏。
    - 定期检查产品的工作状态,确保其持续正常运行。
    - 根据具体应用场景,选择合适的电流和驱动方式以保证最佳性能。

    兼容性和支持


    - 兼容性:可以与大多数表面贴装工艺兼容,适合大批量生产和自动化装配线。
    - 支持:厂商提供详细的技术手册和支持服务,确保客户能够顺利使用和维护产品。

    常见问题与解决方案


    1. 回流焊接次数过多导致失效:
    - 解决方案:严格按照推荐的回流焊接条件操作,不超过两次。
    2. 手动焊接时损坏:
    - 解决方案:确保焊接铁温度不超过 310°C,焊接时间不超过 2 秒。
    3. 存储不当导致性能下降:
    - 解决方案:正确保存在密封袋内,保持湿度低于 5%。

    总结和推荐


    HSMF-C146 双色直角表面贴装芯片LED 结合了高性能、高可靠性和广泛的适用性,非常适合现代电子产品中的背光和指示应用。其紧凑的设计和卓越的光学性能使其在市场上具备很高的竞争力。总的来说,强烈推荐使用 HSMF-C146 作为高质量的背光和指示解决方案。

HSMF-C146参数

参数
Vf-正向电压 3.4V(蓝色),2.3V(红色)
透镜形状 带圆顶,矩形
波长 464nm(蓝色),632nm(红色)
测试电流 20mA Blue,20mA Red
显示颜色 无色,红色,蓝色
视角 120°
透镜类型 透明
长*宽*高 3mm*2mm*1.1mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
