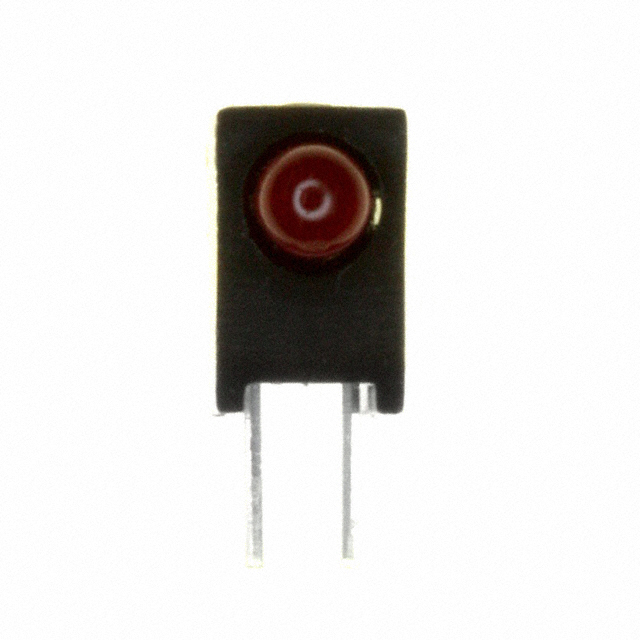

HLMP-1301-E00A2

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 635nm 60° 2.4V 圆形,带圆顶 扩散,有色 红色 通孔安装 3.43mm(长度)*3.43mm(宽度)
供应商型号: 516-1894-ND
供应商: Digi-Key
标准整包数: 1
BROADCOM 发光二极管 HLMP-1301-E00A2

HLMP-1301-E00A2概述

    高强度T-1 (3 mm)扩散LED灯技术手册

    产品简介


    本系列T-1(3 mm)扩散LED灯广泛应用于通用指示灯应用场合。其灯泡设计采用了扩散剂、色调和光学设计,以提供出色的光输出和宽广的视角。此系列包括多种颜色选择:高效红色、橙色、黄色和高性能绿色,适合各种设计需求。

    技术参数


    - 型号:HLMP-1301、HLMP-1401、HLMP-1503、HLMP-K401、HLMP-K600
    - 封装尺寸:
    - 最大高度:0.65 mm (0.026 in)
    - 最小高度:24.1 mm (0.95 in)
    - 外径:4.70 mm (0.185 in)
    - 内径:2.92 mm (0.115 in)
    - 引脚直径:1.52 mm (0.060 in)
    - 嵌套孔直径:2.79 mm (0.110 in)
    - 绝对最大额定值(TA = 25°C):
    - 峰值正向电流:红/橙色/绿色 90 mA
    - 平均正向电流:红/橙色/绿色 25 mA
    - 直流电流:红/橙色/绿色 30 mA
    - 反向电压:5 V (IR = 100 μA)
    - 瞬态正向电流(10 μs脉冲):500 mA
    - LED结温:110°C
    - 操作温度范围:红/橙色/绿色 -40°C 到 +100°C;绿/祖母绿绿 -20°C 到 +100°C
    - 存储温度范围:红/橙色/绿色 -40°C 到 +100°C;绿/祖母绿绿 -40°C 到 +100°C
    - 电气特性(TA = 25°C):
    - 包含角:60°(IF = 10 mA)
    - 峰值波长:高效红色 635 nm;橙色 600 nm;黄色 583 nm;绿色 565 nm;祖母绿绿色 558 nm
    - 主导波长:高效红色 626 nm;橙色 602 nm;黄色 585 nm;绿色 569 nm;祖母绿绿色 560 nm
    - 光谱线半宽:高效红色 40 nm;黄色 36 nm;绿色 28 nm;祖母绿绿色 24 nm
    - 响应速度:高效红色 90 ns;橙色 280 ns;黄色 90 ns;绿色 500 ns;祖母绿绿色 3100 ns
    - 电容:高效红色 11 pF;橙色 4 pF;黄色 15 pF;绿色 18 pF;祖母绿绿色 35 pF

    产品特点和优势


    - 高亮度:多种颜色选择,确保在任何环境下都有良好的可见度。
    - 高可靠性:坚固耐用的设计,适用于各种恶劣环境。
    - 通用引脚:适合大多数PCB焊接工艺。
    - 多种包装选项:可根据客户需求选择散装、带盘、直立引脚等多种包装形式。
    - 设计灵活性:可选的亮度范围提供了丰富的选择空间。

    应用案例和使用建议


    这些LED灯适用于广泛的工业和消费类电子产品,如指示灯、显示板和仪表盘等。对于使用这类LED灯的应用,我们建议:
    - 在焊接过程中严格遵守推荐的焊接条件,避免损坏LED组件。
    - 使用适当的工具进行引脚成型,避免过度机械应力对LED封装造成损伤。
    - 确保焊接时充分冷却,以避免因热应力导致的LED损坏。

    兼容性和支持


    这些LED灯与其他标准PCB组装工艺和元件兼容,且可通过官方支持和技术文档获得详细的安装指导。如有需要,可以联系当地Avago代表获取进一步的帮助。

    常见问题与解决方案


    - 问题:焊接时LED灯损坏
    - 解决方案:严格按照推荐的焊接条件进行操作,使用合适的夹具固定LED,避免热应力。

    - 问题:LED灯亮度不符合预期
    - 解决方案:确认所选LED灯的最小亮度等级符合应用需求,并确保焊接过程正确无误。

    总结和推荐


    综上所述,这一系列T-1(3 mm)扩散LED灯具有高亮度、可靠性强、设计灵活等特点,非常适合作为通用指示灯或信号灯使用。无论是工业控制还是日常消费电子,都能展现出卓越的性能。强烈推荐在各种应用场合中使用这些LED灯,以满足不同需求。

HLMP-1301-E00A2参数

参数
Vf-正向电压 2.4V
透镜形状 圆形,带圆顶
波长 635nm
测试电流 -
显示颜色 红色
视角 60°
透镜类型 扩散,有色
长*宽*高 3.43mm(长度)*3.43mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
