首页  >  产品百科  >  HSMA-C191-T0000

HSMA-C191-T0000

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 594nm 155° 2V 20mA 带平顶,矩形 扩散,无色 琥珀色 2-SMD 标准安装,贴片安装 1.6mm*800μm*700μm
供应商型号: AV-E-HSMA-C191-T0000
供应商: Avnet
标准整包数: 4000

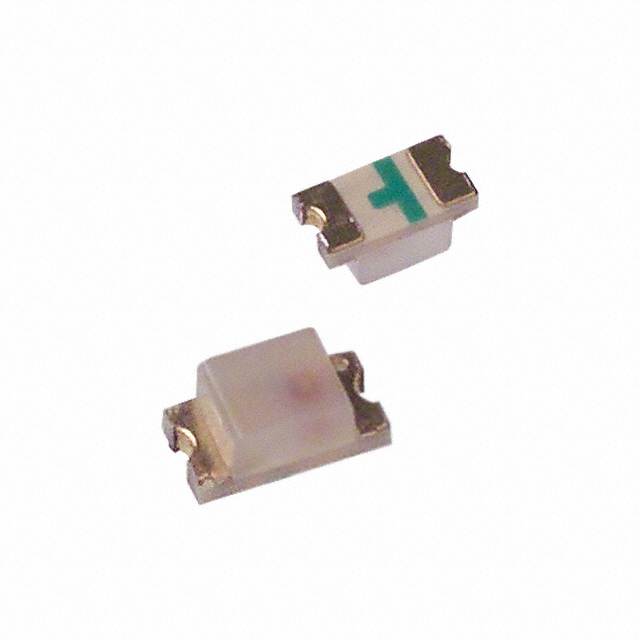

BROADCOM 发光二极管 HSMA-C191-T0000

HSMA-C191-T0000概述

    高亮度AlInGaP材料芯片型LED技术手册

    产品简介


    本技术手册详细介绍了高亮度AlInGaP材料芯片型LED(ChipLED),这种LED具备多种颜色选择,适用于广泛的工业标准应用场合。高亮度AlInGaP材料技术显著提高了光输出效率,确保在不同驱动电流条件下都能提供出色的照明效果。主要功能包括:
    - 高亮度:由AlInGaP材料制成,可实现高光效。
    - 小尺寸:适合紧凑型设计。
    - 行业标准封装:兼容现有设计。
    - 透镜散射:提供更好的光分布。
    - 顶部或侧面发光:灵活性高。
    - 三种颜色可选:红、橙、琥珀色。
    - 红外焊接兼容:方便生产。
    - 卷带包装:便于自动化组装。

    技术参数


    - 物理特性:
    - 尺寸:0.5mm x 0.8mm至3.5mm x 2.0mm不等。
    - 工作温度范围:-40℃至+85℃。
    - 储存温度范围:-40℃至+85℃。
    - 电气特性:
    - 正向电压:1.9V至2.8V。
    - 最大正向电流:25mA。
    - 最大功率耗散:60mW。
    - 反向电压:5V。
    - 光学特性:
    - 发光强度:90mcd至180mcd。
    - 波长:592nm至643nm。
    - 环境特性:
    - 工作温度范围:-40℃至+85℃。
    - 存储温度范围:-40℃至+85℃。


    产品特点和优势


    - 高效能材料:采用AlInGaP材料,具有非常高的光效,可在各种驱动电流下产生高强度的光输出。
    - 小型化设计:小巧的设计非常适合于空间受限的应用场合。
    - 标准化封装:符合工业标准,易于集成到现有的电路设计中。
    - 多种颜色选择:提供红、橙、琥珀色三种颜色,以满足不同的设计需求。
    - 兼容性好:支持红外焊接工艺,提高生产效率。
    - 耐用性强:高工作温度范围和长期稳定性使其在恶劣环境下也能正常工作。

    应用案例和使用建议


    - LCD背光:用于显示设备的背景照明,增强视觉效果。
    - 按钮背光:为按钮指示灯提供持续的光源,改善用户体验。
    - 前板指示灯:作为设备状态的直观标识。
    - 符号指示:在微显示器和小信息面板中作为符号标识。
    - 微显示器:适用于小型显示屏,如手表、智能手机等。
    - 小信息面板标志:在小型信息面板上提供清晰的照明。
    使用建议:
    - 在使用过程中注意防静电措施,避免损坏LED。
    - 选择合适的驱动电流以获得最佳的光效和寿命。
    - 在贴片过程中,确保放置准确,以达到最佳的光照效果。

    兼容性和支持


    - 兼容性:该LED与红外焊接工艺兼容,有助于提高自动化生产效率。
    - 配套支持:厂商提供详细的焊点参考图表和技术支持文档,确保安装和维护顺利进行。
    - 库存管理:供应商提供了详细的库存和分发信息,便于采购和库存管理。

    常见问题与解决方案


    - Q: 为什么LED在低温下表现不佳?
    - A: 低温可能导致LED的正向电压增加,导致电流减小,影响光输出。建议使用适当的恒流驱动电路来维持稳定的光输出。
    - Q: LED的颜色一致性如何保证?
    - A: LED通过严格分类和测试,确保每个批次的颜色一致性和均匀性。
    - Q: 如何防止LED损坏?
    - A: 使用防静电手环或操作台,避免直接接触LED,尤其是在搬运和装配过程中。

    总结和推荐


    综上所述,这款高亮度AlInGaP材料芯片型LED凭借其高效的光输出、广泛的应用范围和良好的市场竞争力,成为众多电子产品中的理想选择。它的小巧设计、卓越的性能以及高度的可靠性使其在多个行业中大放异彩。强烈推荐在需要高亮度、小尺寸和多功能LED的项目中使用这款产品。

HSMA-C191-T0000参数

参数
测试电流 20mA
显示颜色 琥珀色
视角 155°
透镜类型 扩散,无色
Vf-正向电压 2V
透镜形状 带平顶,矩形
波长 594nm
长*宽*高 1.6mm*800μm*700μm
通用封装 2-SMD
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HSMA-C191-T0000厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HSMA-C191-T0000数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HSMA-C191-T0000 HSMA-C191-T0000数据手册

HSMA-C191-T0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.275 ¥ 2.3925
12000+ $ 0.2728 ¥ 2.3734
40000+ $ 0.2706 ¥ 2.3542
库存: 20000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 9570
直接购买
加入购物车
