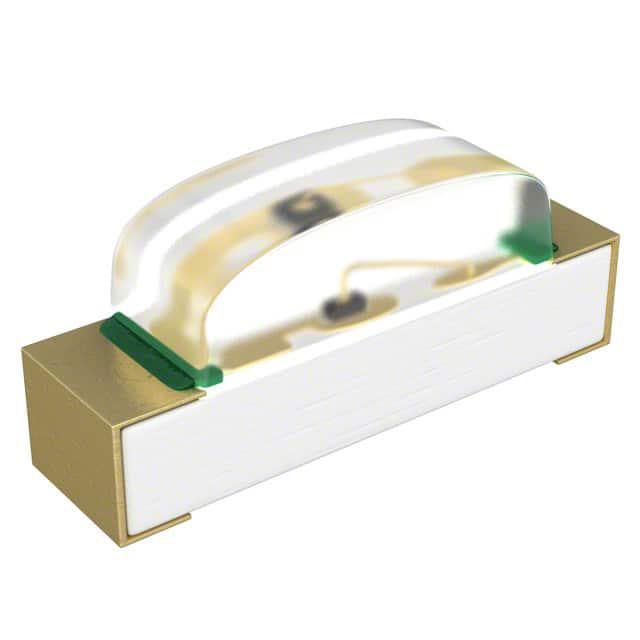

HSMD-C120

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 605nm 155° 2.2V 20mA 带圆顶,矩形 透明 无色,橙色 0603 标准安装,贴片安装 1.6mm*1mm*600μm
供应商型号: AV-E-HSMD-C120
供应商: Avnet
标准整包数: 4000
BROADCOM 发光二极管 HSMD-C120

HSMD-C120概述


    产品简介


    这些贴片LED的设计符合行业标准封装,便于操作和使用。不同颜色的LED提供九种紧凑型单色封装。本系列产品包括HSMx-C150、HSMx-C170、HSMx-C177、HSMx-C19x系列(包括HSMx-C190、HSMx-C191和HSMx-C197)、HSMx-C110和HSMx-C120、以及HSMx-C265,适合多种应用场合。

    技术参数


    - HSMx-C150
    - 脚距:3.2 x 1.6 mm
    - 厚度:0.5 mm
    - 最大电流:25 mA
    - 最大功率耗散:65 mW
    - 反向电压:5 V
    - 工作温度范围:-40°C 到 +85°C
    - HSMx-C170
    - 脚距:2.0 x 1.25 mm
    - 厚度:0.4 mm
    - 最大电流:20 mA
    - 最大功率耗散:52 mW
    - 反向电压:5 V
    - 工作温度范围:-40°C 到 +85°C
    - HSMx-C177
    - 脚距:2.0 x 1.25 mm
    - 厚度:0.4 mm
    - 最大电流:20 mA
    - 最大功率耗散:52 mW
    - 反向电压:5 V
    - 工作温度范围:-40°C 到 +85°C
    - HSMx-C190/191/197
    - 脚距:1.6 x 0.8 mm(厚度分别为0.8 mm、0.6 mm、0.4 mm)
    - 最大电流:25 mA
    - 最大功率耗散:65 mW
    - 反向电压:5 V
    - 工作温度范围:-40°C 到 +85°C
    - HSMx-C110/C120/C265
    - 尺寸和厚度分别根据型号不同而异,参见数据手册
    - 最大电流和最大功率耗散根据型号不同而异,参见数据手册
    - 反向电压:5 V
    - 工作温度范围:-40°C 到 +85°C

    产品特点和优势


    - 小巧尺寸:多种不同尺寸可选,适用于空间有限的应用。
    - 标准封装:符合行业标准,易于集成到现有的设计中。
    - 红外焊接兼容:与回流焊工艺兼容,简化生产流程。
    - 广泛的工作温度范围:能够在极端环境下正常工作。
    - 不同安装方式:直角安装和反向安装可选。
    - 各种颜色:多样的颜色选择满足不同的照明需求。

    应用案例和使用建议


    - 按键背光:HSMx-C150 和 HSMx-C170 等适用于键盘背光,提供良好的照明效果。
    - LCD背光:HSMx-C110 和 HSMx-C120 适用于LCD显示屏背光,确保屏幕清晰可见。
    - 面板指示灯:HSMx-C190/191/197 系列适用于前端面板指示,提供稳定且高效的指示功能。
    建议在使用过程中,注意保持适当的湿度控制,以避免湿气对产品的潜在影响。同时,确保焊接过程严格按照推荐的回流焊工艺进行,以保证最佳的焊接效果。

    兼容性和支持


    这些LED器件与多种表面贴装工艺兼容,尤其是回流焊工艺。厂商提供了详细的数据手册和焊接指南,用户可以从中获取焊接曲线和其他重要信息。此外,制造商还提供技术支持,确保用户能够顺利使用产品。

    常见问题与解决方案


    - 问题:湿度对产品的影响
    - 解决方案:在储存时保持在5到30°C的温度范围内,相对湿度不超过60%。如果湿度指示卡显示湿度大于10%,则需要在60 ± 5°C下进行烘烤20小时。

    - 问题:焊接时出现虚焊
    - 解决方案:检查焊接温度和时间是否符合推荐的回流焊曲线,确保焊接过程的稳定性和一致性。

    总结和推荐


    综上所述,这些LED芯片具有多种尺寸和颜色选择,适用于多种应用场合。它们的小巧尺寸和高可靠性使其成为众多应用的理想选择。通过严格的质量控制和详细的使用指南,这些LED产品为用户提供了高效、可靠的照明解决方案。因此,我强烈推荐这些LED芯片给寻求高质量、多功能背光和指示解决方案的工程师和设计师。

HSMD-C120参数

参数
Vf-正向电压 2.2V
透镜形状 带圆顶,矩形
波长 605nm
测试电流 20mA
显示颜色 无色,橙色
视角 155°
透镜类型 透明
长*宽*高 1.6mm*1mm*600μm
通用封装 0603
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

HSMD-C120厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HSMD-C120数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HSMD-C120 HSMD-C120数据手册

HSMD-C120封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.142 ¥ 1.2354
12000+ $ 0.0808 ¥ 0.7034
28000+ $ 0.071 ¥ 0.6174
80000+ $ 0.068 ¥ 0.5918
库存: 28000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 4941.6
直接购买
加入购物车
