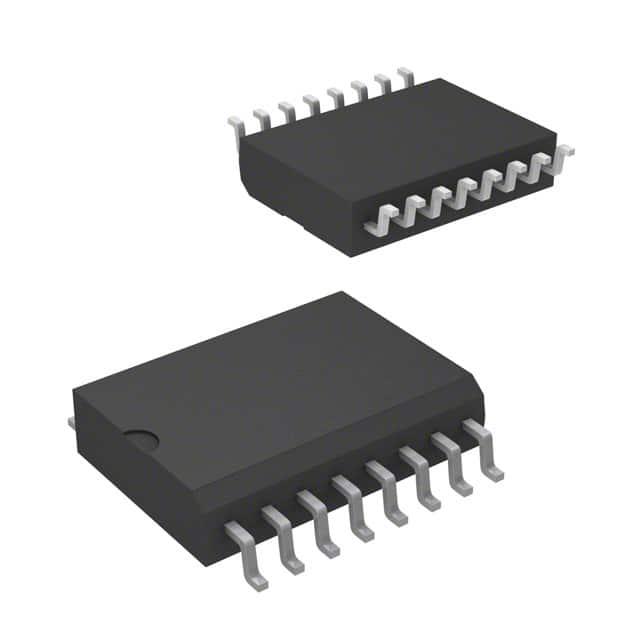

4416P-2-681LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 680Ω ±2% ±50ppm/℃ 50ppm/℃ 160mW SOIC-16 贴片安装 10.41mm*7.5mm*2.9mm
供应商型号: 4416P-2-681LF-ND
供应商:
标准整包数: 1500
BOURNS 网络阵列电阻 4416P-2-681LF

4416P-2-681LF概述


    产品简介


    本篇技术手册介绍了Bourns公司的4400P系列厚膜表面贴装宽体电阻器。这些电阻器主要应用于自动放置设备兼容的标准E.I.A.封装,是高性能、高可靠性的表面贴装电阻器。它们在计算机、工业自动化、通信系统等领域的广泛应用,提供了多种阻值选择,满足各种电路设计需求。

    技术参数


    - 阻值范围: 10欧姆至2.2兆欧姆
    - 最大工作电压: 50伏特
    - 温度系数:
    - 阻值≥50Ω时:±100ppm/℃
    - 阻值<50Ω时:±250ppm/℃
    - TCR跟踪: 最大50ppm/℃,阻值相同
    - 工作温度: -55°C 至 +125°C
    - 绝缘电阻: ≥10,000兆欧姆
    - 耐压: 200VRMS
    - 引脚可焊性: 符合MIL-STD-202方法208标准
    - 短时过载: ±0.25%
    - 负载寿命: ±1.00%
    - 湿热电阻: ±0.50%
    - 焊接热阻: ±0.25%
    - 热冲击: ±0.25%

    产品特点和优势


    1. 环保合规: 罗氏(RoHS)合规,符合国际环保标准。
    2. 机械性能: 引脚符合表面贴装要求,提高焊接点的疲劳耐受性。
    3. 包装标准: 使用带卷式包装,方便自动化生产。
    4. 电路配置: 提供隔离、布线、双端子等多种配置选项。
    5. 精度提升: 现提供±0.5%的精度改进。
    6. 应用广泛: 可用于DRAM、SCSI应用等领域,具有较高的可靠性。

    应用案例和使用建议


    应用案例:
    - DRAM应用: 适用于内存条中的电阻网络。
    - SCSI应用: 作为硬盘控制器的外部接口,提供高精度电阻网络。
    - 计算机总线: 如4420P-3型号可方便连接16位计算机总线。
    使用建议:
    1. 选择合适的电阻器配置: 根据具体应用需求选择隔离、布线或双端子配置。
    2. 考虑温度系数: 在高温环境下使用时,需注意温度系数对阻值变化的影响。
    3. 检查绝缘电阻: 确保良好的绝缘性能以防止漏电。
    4. 遵循防静电措施: 使用抗静电包装材料,防止静电损坏。

    兼容性和支持


    4400P系列电阻器与其他电子元器件高度兼容,适用于多种标准封装。厂商提供了全面的技术支持,包括产品定制、安装指南和售后服务,以确保客户能顺利应用产品。

    常见问题与解决方案


    1. 引脚可焊性差: 检查是否符合MIL-STD-202方法208标准,必要时更换引脚材料。
    2. 阻值不准确: 检查是否正确安装并遵循正确的操作步骤。
    3. 耐压不足: 重新检查耐压值是否符合要求,如有问题请咨询技术支持。
    4. 温度系数超差: 检查使用环境是否超出规定的工作温度范围,采取散热措施。

    总结和推荐


    综上所述,4400P系列厚膜表面贴装宽体电阻器是一款高性能、多功能的电子元件,适用于多种应用场景。其罗氏(RoHS)合规、高精度、多种配置选项和可靠的机械性能使其在市场上具有很高的竞争力。强烈推荐使用该系列产品,特别是在需要高精度和高稳定性的场合。

4416P-2-681LF参数

参数
电阻值 680Ω
电阻个数 -
精度 ±2%
温度系数 ±50ppm/℃
电阻器匹配率漂移 50ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 160mW
长*宽*高 10.41mm*7.5mm*2.9mm
通用封装 SOIC-16
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

4416P-2-681LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4416P-2-681LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4416P-2-681LF 4416P-2-681LF数据手册

4416P-2-681LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
