4116R-1-471LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 470Ω ±2% ±50ppm/℃ 50ppm/℃ 250mW DIP-16 通孔安装 21.97mm*7.62mm*4.69mm
供应商型号: 9355960
供应商: 海外现货
标准整包数: 1

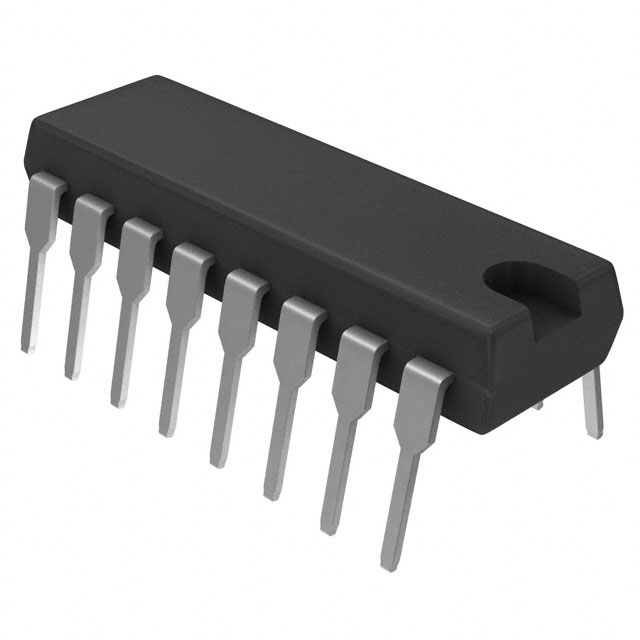

BOURNS 网络阵列电阻 4116R-1-471LF

4116R-1-471LF概述


    产品简介


    4100R系列 厚膜封装DIP电阻
    4100R系列厚膜封装DIP电阻是一种广泛应用于各种电路中的电阻元件。这些电阻器具有高精度、宽阻值范围以及良好的环境适应性,使其成为多种电子设备的理想选择。它们主要用于需要精确控制电流和电压的应用场合,如通信设备、工业控制系统和汽车电子等。

    技术参数


    | 参数 | 描述 |

    | 阻值范围 | 10 欧姆到 10 兆欧姆 |
    | 最大工作电压 | 100 V |
    | 温度系数 | 50 欧姆到 2.2 兆欧姆:±100 ppm/°C
    低于 50 欧姆:±250 ppm/°C
    高于 2.2 兆欧姆:±250 ppm/°C |
    | 轨迹温度系数 | ±50 ppm/°C |
    | 电阻公差 | ±0.5 % 到 ±2 % |
    | 工作温度范围 | -55°C 到 +125°C |
    | 绝缘电阻 | ≥10,000 兆欧姆 |
    | 击穿电压 | 200 VRMS |
    | 铅焊性 | 符合 MIL-STD-202 方法 208 |

    产品特点和优势


    4100R系列电阻器的主要特点包括:
    - 环保设计:RoHS合规版本可选,适用于自动化插入设备,满足绿色环保标准。
    - 高可靠性:出色的封装完整性,适用于严苛的工业环境。
    - 高精度:改进后的公差,达到±0.5% 的精度,提高电路性能稳定性。
    - 广泛应用:广泛的阻值范围和工作温度范围,适用于各种应用场景。

    应用案例和使用建议


    4100R系列电阻器被广泛用于以下应用场景:
    - 存储器应用(DRAM):由于其高精度和稳定的温度特性,特别适合DRAM等存储设备中使用。
    - 双终端电阻网络:适用于要求高可靠性的双终端应用。
    - R/2R阶梯网络:适用于信号处理电路。
    - SCSI接口:提供高精度和稳定性的电阻解决方案。
    使用建议:
    - 在高温环境下使用时,应注意散热,避免过热损坏。
    - 为保证最佳性能,建议在采购前验证阻值和温度系数的匹配性。
    - 对于高精度应用,可以选择±0.5%精度的产品,以确保更好的测量精度。

    兼容性和支持


    4100R系列电阻器可以与其他标准组件兼容使用。制造商提供详细的安装指南和技术支持,帮助用户快速部署并解决可能出现的问题。此外,Bourns公司还提供应用笔记和相关文档,为用户提供全面的技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温下性能不稳定 | 确保良好的散热设计,选用合适的散热材料 |
    | 电阻值偏差较大 | 检查生产工艺是否符合标准,重新校准 |
    | 铅焊性差 | 使用符合 MIL-STD-202 方法 208 的工艺进行铅焊 |

    总结和推荐


    综上所述,4100R系列电阻器凭借其高精度、宽阻值范围和良好的环境适应性,在多种应用场景中表现出色。它不仅满足了高精度和稳定性要求,还能有效应对高温环境下的挑战。强烈推荐在对精度和可靠性要求较高的应用中使用该产品。对于寻求高品质、高性能电阻解决方案的用户,这款产品无疑是最佳选择。

4116R-1-471LF参数

参数
电阻值 470Ω
电阻个数 -
精度 ±2%
温度系数 ±50ppm/℃
单个电阻功率 250mW
电阻器匹配率漂移 50ppm/℃
引脚数量 -
电阻匹配比 -
长*宽*高 21.97mm*7.62mm*4.69mm
通用封装 DIP-16
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

4116R-1-471LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4116R-1-471LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4116R-1-471LF 4116R-1-471LF数据手册

4116R-1-471LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 11.9908
3+ ¥ 11.9908
5+ ¥ 10.7554
10+ ¥ 9.4473
20+ ¥ 9.0839
50+ ¥ 8.1392
250+ ¥ 7.9939
500+ ¥ 7.9939
库存: 1397
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 53.77
直接购买
加入购物车
