4310R-102-220LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 22Ω ±50ppm/℃ 50ppm/℃ 300mW SIP-10 通孔安装 24.99mm*2.16mm*4.95mm
供应商型号: 652-4310R-2LF-22
供应商: Mouser
标准整包数: 1

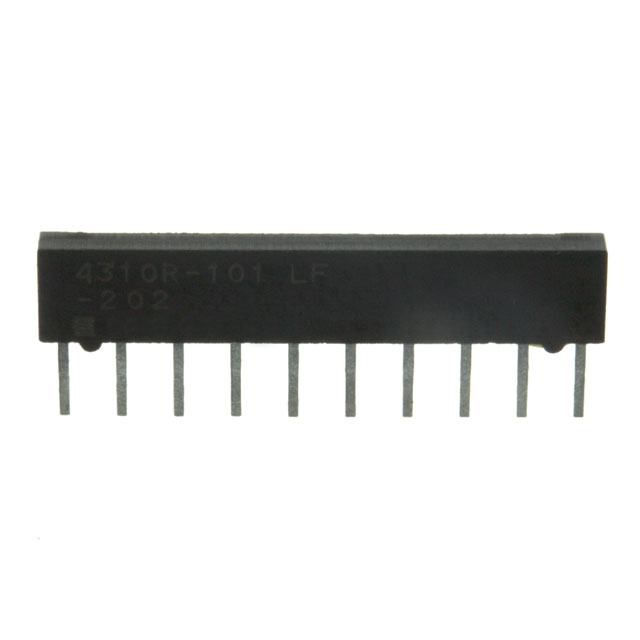

BOURNS 网络阵列电阻 4310R-102-220LF

4310R-102-220LF概述

    4300R系列厚膜模压SIP电阻

    产品简介


    4300R系列是一种厚膜模压单列直插式(SIP)电阻,广泛应用于电子设备中。这类电阻具有低轮廓设计,能够兼容DIP封装,并且与自动插入设备兼容。4300R系列电阻的主要功能包括精密电阻、温度系数控制以及高可靠性的包装。其主要应用领域涵盖DRAM应用、双终止电阻网络、R/2R阶梯网络以及SCSI应用等。

    技术参数


    - 电阻范围:10欧姆到10兆欧姆
    - 最大工作电压:100V
    - 温度系数:
    - 50Ω至2.2兆欧姆:±100 ppm/°C
    - 50Ω以下:±250 ppm/°C
    - 2.2兆欧姆以上:±250 ppm/°C
    - 阻值跟踪:最大50 ppm/°C
    - 电阻容差:根据电路范围不同而异
    - 工作温度:-55°C至+125°C
    - 功率额定值:在70°C时,额定功率从0.20瓦特至1.38瓦特不等,随温度升高线性下降
    - 绝缘电阻:最小10,000兆欧姆
    - 耐电压试验:200VRMS
    - 引脚可焊性:符合MIL-STD-202 Method 208标准
    - 燃烧特性:符合UL94V-0标准
    - 引脚材料:铜,锡涂层
    - 主体材料:酚醛环氧树脂

    产品特点和优势


    - 低轮廓设计:兼容DIP封装,易于安装和使用。
    - 良好的电气性能:具有低阻值误差(±0.5%)和高温度稳定性(±100 ppm/°C),适合各种精密测量场合。
    - 高可靠性:通过多种环境特性测试,如短期过载测试、负载寿命测试、耐湿性测试等。
    - 广泛的适用性:适用于各种环境,工作温度范围宽广(-55°C至+125°C)。

    应用案例和使用建议


    4300R系列广泛用于DRAM内存模块、R/2R阶梯网络和SCSI设备中。例如,在DRAM应用中,它们可以作为稳定电压的参考电阻。在SCSI应用中,它们被用作精确阻值的串联和并联连接。使用建议包括:
    - 确保在高湿度环境中使用时采取适当的防护措施。
    - 在高温环境下工作时,注意其功率额定值随温度的变化。
    - 考虑使用具有更严格阻值容差的产品(如±0.5%)以提高精度。

    兼容性和支持


    4300R系列与其他电子元件具有良好的兼容性,适用于自动插入设备和大多数常见的焊接工艺。制造商提供全面的技术支持和维护服务,确保产品在各种应用中的最佳性能。

    常见问题与解决方案


    1. 问题:产品在高温环境下运行时,功率降低。
    - 解决方案:查阅温度降额曲线,调整工作条件以确保功率安全。

    2. 问题:阻值漂移超出预期。
    - 解决方案:检查环境因素,如湿度和温度波动,确保满足产品的工作条件。

    总结和推荐


    4300R系列厚膜模压SIP电阻凭借其低轮廓设计、高可靠性和广泛的适用性,成为市场上极具竞争力的产品。其优越的电气性能和稳定的工作特性使其成为精密测量和复杂电路的理想选择。强烈推荐使用4300R系列电阻,特别是在需要高性能、高可靠性的应用场景中。

4310R-102-220LF参数

参数
电阻值 22Ω
电阻个数 -
精度 -
温度系数 ±50ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 300mW
电阻器匹配率漂移 50ppm/℃
长*宽*高 24.99mm*2.16mm*4.95mm
通用封装 SIP-10
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

4310R-102-220LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4310R-102-220LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4310R-102-220LF 4310R-102-220LF数据手册

4310R-102-220LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.2665 ¥ 36.0519
10+ $ 3.641 ¥ 30.7665
20+ $ 3.41 ¥ 28.8145
60+ $ 3.0672 ¥ 25.9178
100+ $ 2.6352 ¥ 22.2674
260+ $ 2.2788 ¥ 19.2559
500+ $ 2.0628 ¥ 17.4307
1000+ $ 1.785 ¥ 15.0833
2500+ $ 1.7325 ¥ 14.6396
库存: 1775
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 36.05
