首页  >  产品百科  >  4606X-102-332LF

4606X-102-332LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 3.3KΩ ±2% ±100ppm/℃ 300mW SIP-6 通孔安装 15.19mm*2.49mm*5.08mm
供应商型号: 4606X-102-332LF
供应商: 云汉优选
标准整包数: 10

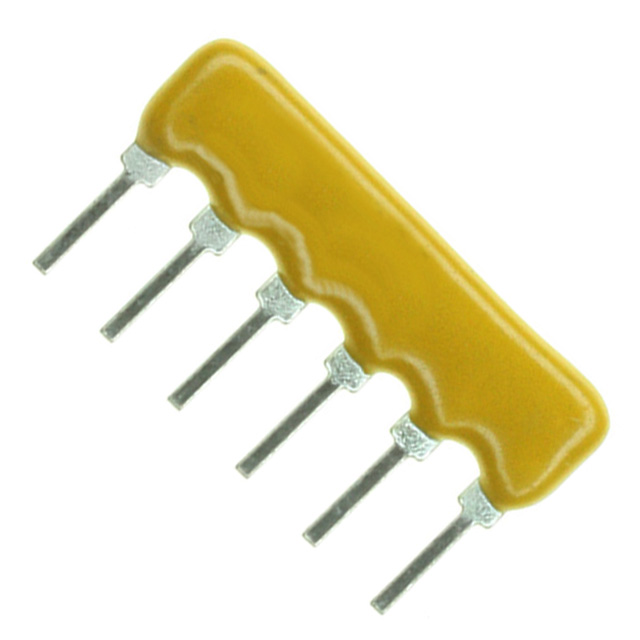

BOURNS 网络阵列电阻 4606X-102-332LF

4606X-102-332LF概述


    产品简介


    4600X系列厚膜保护型单列直插式(SIP)电阻网络是专为提高设计灵活性和可靠性而设计的产品。这些电阻网络采用低轮廓封装,与双列直插式封装(DIPs)兼容,可广泛应用于各种电路中。其显著特点是弹药包装(Ammo-pak)可用,支持溶剂清洗或无铅清洗工艺。这些特性使得它们在工业控制、通信系统和汽车电子等领域具有广泛的用途。

    技术参数


    电气特性
    - 电阻范围:10欧姆至10兆欧姆
    - 最大工作电压:100伏特
    - 电阻温度系数(电阻范围50Ω至2.2兆欧姆):±100 ppm/℃
    - 额定功率:根据不同型号,介于0.20瓦至1.50瓦之间
    - 短时间过载误差:±0.25%
    - 负载寿命误差:±1.00%
    - 湿度耐受误差:±0.50%
    - 抗焊接热误差:±0.50%
    环境特性
    - 工作温度范围:-55°C 至 +125°C
    - 绝缘电阻:最低10,000兆欧姆
    - 击穿电压:200伏交流
    物理特性
    - 封装材料:环氧树脂
    - 引脚数量:4到14个引脚不等
    - 引脚镀层:锡银铜镀层,符合RoHS标准

    产品特点和优势


    4600X系列电阻网络的主要优势在于其高可靠性、广泛的温度适应性和紧凑的外形设计。这些产品采用Ammo-pak包装,易于批量生产和处理。此外,其RoHS合规性和永久标识标记确保了产品的长久可靠性和可追溯性。这些特点使其成为设计工程师的理想选择,尤其是在需要高性能和高可靠性电路的应用场合。

    应用案例和使用建议


    这些电阻网络常用于工业自动化设备、通信基础设施和汽车电子系统中。例如,在自动化控制系统中,可以使用这些电阻网络来实现精准的电压调节。对于通信设备,这些电阻网络可用于电源管理和信号调节。在实际应用中,建议根据具体的工作环境和需求选择合适的型号和配置,以达到最佳效果。

    兼容性和支持


    4600X系列电阻网络与其他电子元件和设备的兼容性良好,特别是在需要紧密配合的设计中。制造商提供了详细的技术支持文档和在线资源,帮助用户更好地理解和使用这些产品。用户还可以通过官方渠道获得额外的定制化服务和技术支持。

    常见问题与解决方案


    - Q: 为什么某些型号的电阻网络只适用于特定的温度范围?
    - A: 这是因为不同型号的电阻网络采用了不同的封装材料和设计工艺,从而决定了其适用的温度范围。例如,某些型号可能仅能在-55°C至+125°C范围内稳定工作。

    - Q: 如何确保电阻网络的长期可靠性?
    - A: 用户可以通过遵循正确的安装和维护程序来延长产品的使用寿命。建议定期检查电阻网络的工作状态,并保持适当的环境条件,如避免极端温度和湿度。

    总结和推荐


    综上所述,4600X系列厚膜保护型单列直插式电阻网络凭借其高可靠性、广泛的应用范围和良好的技术支持,是设计工程师的优秀选择。这些产品特别适合需要高性能和高可靠性的电路设计。因此,强烈推荐在需要精密控制和高可靠性的应用中使用4600X系列电阻网络。

4606X-102-332LF参数

参数
电阻值 3.3KΩ
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 300mW
电阻器匹配率漂移 -
长*宽*高 15.19mm*2.49mm*5.08mm
通用封装 SIP-6
安装方式 通孔安装
零件状态 在售
包装方式 散装

4606X-102-332LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4606X-102-332LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4606X-102-332LF 4606X-102-332LF数据手册

4606X-102-332LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.8742
库存: 2778
起订量: 580 增量: 1
交货地:
最小起订量为:10
合计: ¥ 8.74
直接购买
加入购物车
