4606X-101-224

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 220KΩ ±2% ±100ppm/℃ 200mW SIP-6 通孔安装 15.19mm*2.49mm*5.08mm
供应商型号: CEI-4606X-101-224
供应商: 海外现货
标准整包数: 1

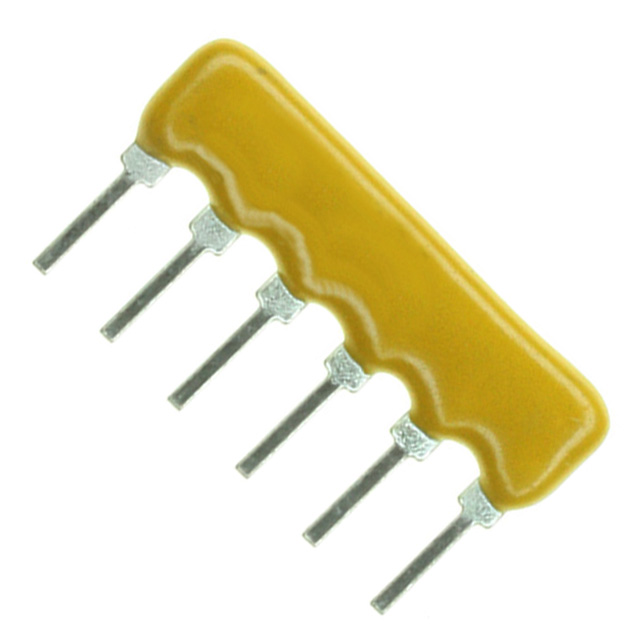

BOURNS 网络阵列电阻 4606X-101-224

4606X-101-224概述


    产品简介


    本技术手册介绍的是4600X系列厚膜密封单列直插式电阻器(Thick Film Conformal SIPs)。这类电阻器广泛应用于各种电路设计中,提供稳定的电阻值及可靠的操作性能。主要特点是低轮廓设计、多样化的引脚封装选择以及符合RoHS标准的材料,使其成为众多工业应用的理想选择。

    技术参数


    以下是4600X系列电阻器的主要技术参数和电气特性:
    - 电阻范围:10 欧姆到 10 兆欧
    - 最大工作电压:100 V
    - 温度系数:50 欧姆到 2.2 兆欧时为 ±100 ppm/°C;低于 50 欧姆为 ±250 ppm/°C;高于 2.2 兆欧为 ±250 ppm/°C
    - 电阻跟踪:最大 50 ppm/°C
    - 绝缘电阻:最小 10,000 兆欧
    - 击穿电压:200 VRMS
    - 工作温度范围:-55 °C 到 +125 °C
    - 功率额定值:在 70°C 时为 0.20 瓦至 1.50 瓦,具体取决于型号
    - 兼容封装:适用于10个引脚或更少的封装
    - 包装选项:散装和Ammo-pak包装

    产品特点和优势


    - 环保合规:所有型号均符合RoHS标准。
    - 灵活的设计:多种引脚配置可增强设计灵活性。
    - 永久标识:电阻器上具有标记,便于永久识别。
    - 可靠性高:通过各种测试,确保长期稳定性能。

    应用案例和使用建议


    4600X系列电阻器适用于DRAM应用、SCSI应用以及双终止电阻网络等多种场合。建议在设计中考虑不同的环境条件对性能的影响,并进行适当的热设计以确保最佳性能。对于高可靠性要求的应用,建议选择高精度型号(如±1%的误差范围)。

    兼容性和支持


    该系列电阻器支持多种封装和电气配置,适用于各种引脚数的封装。厂商提供了详尽的技术支持和维护文档,确保用户能够顺利地集成这些元件到他们的系统中。此外,用户可以下载相关的应用笔记,以便更好地了解如何利用这些元件。

    常见问题与解决方案


    - 问题:设备在高温环境下表现不佳。
    解决方案:检查散热设计,确保热阻抗满足要求,或者考虑使用更高功率等级的型号。
    - 问题:电阻器标称值与实测值不符。
    解决方案:重新校准测量设备,或者联系制造商以获取更准确的产品信息。


    总结和推荐


    综上所述,4600X系列厚膜密封单列直插式电阻器凭借其高可靠性、良好的环境适应性和灵活的设计选择,在众多工业应用中表现出色。推荐用于需要高性能和稳定性要求的应用场景,特别是在空间受限或需要符合RoHS标准的情况下。购买和使用时请详细参考制造商的技术文档和指导,确保满足特定应用需求。

4606X-101-224参数

参数
电阻值 220KΩ
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
电阻匹配比 -
单个电阻功率 200mW
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 15.19mm*2.49mm*5.08mm
通用封装 SIP-6
安装方式 通孔安装
包装方式 散装

4606X-101-224厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4606X-101-224数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4606X-101-224 4606X-101-224数据手册

4606X-101-224封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.351 ¥ 2.966
1000+ $ 0.299 ¥ 2.5266
库存: 51
起订量: 843 增量: 1
交货地:
最小起订量为:500
合计: ¥ 0
直接购买
加入购物车
