首页  >  产品百科  >  4604X-102-223LF

4604X-102-223LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 22KΩ ±2% ±100ppm/℃ 300mW SIP-4 通孔安装 10.11mm*2.49mm*5.08mm
供应商型号: ET-2908101
供应商: 海外现货
标准整包数: 1

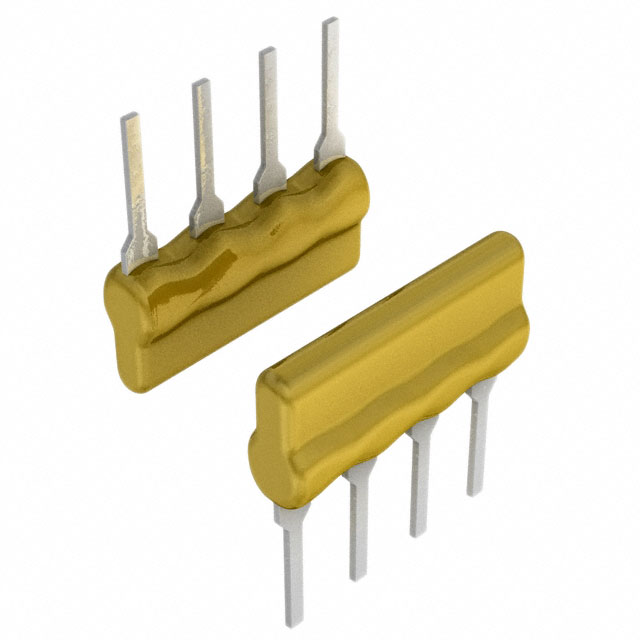

BOURNS 网络阵列电阻 4604X-102-223LF

4604X-102-223LF概述


    产品简介


    产品类型:4600X系列厚膜共形SIP(Single In-Line Package)电阻器
    主要功能:适用于广泛的电路应用,具有低轮廓设计,易于与传统的双列直插式封装(DIP)兼容,提供多种引脚封装选择以增强设计灵活性。
    应用领域:广泛应用于计算机存储设备(如DRAM)、工业控制系统、电源管理电路、音频设备以及各种需要高精度、高稳定性的电阻器的应用场合。

    技术参数


    - 电阻范围:10欧姆到10兆欧姆
    - 最大工作电压:100V
    - 温度系数:50欧姆至2.2兆欧姆范围内为±100ppm/°C;低于50欧姆为±250ppm/°C;高于2.2兆欧姆为±250ppm/°C
    - 额定功率:最高1.75瓦特(取决于封装类型)
    - 工作温度范围:-55°C至+125°C
    - 绝缘电阻:最小10,000兆欧
    - 耐压强度:200VRMS
    - 包装形式:散装或子弹袋包装(Ammo-pak)

    产品特点和优势


    - 环保材料:RoHS合规,符合无铅要求,减少环境影响。
    - 设计灵活性:提供多样化的引脚配置,增强了设计时的灵活性。
    - 可靠性和稳定性:具备良好的温度系数控制和高绝缘电阻,确保了长期工作的稳定性和可靠性。
    - 识别标识:标记清晰可见,易于识别,便于维护和追踪。

    应用案例和使用建议


    应用案例:4600X系列电阻器常用于存储设备(如DRAM)和音频设备中,它们能够提供精确的电阻值,满足不同电路的需求。
    使用建议:
    - 在安装过程中,确保使用适合的焊接温度和助焊剂,以保证良好的焊接效果。
    - 在高温环境下使用时,注意散热设计,避免过热导致的性能下降。
    - 考虑到不同应用场景下的负载需求,选择合适的额定功率和电阻值。

    兼容性和支持


    - 兼容性:4600X系列电阻器可与传统DIP封装兼容,适合大多数电路板设计。
    - 技术支持:Bourns公司提供了详细的技术文档和应用指南,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题一:电阻器在高湿度环境下工作不稳定。
    - 解决方案:采用适当的密封措施或提高封装等级,以增强对湿度的抵抗能力。

    - 问题二:安装时出现焊接不良的情况。
    - 解决方案:使用适当的助焊剂和焊接温度,确保良好的焊接效果。

    总结和推荐


    产品综合评估:4600X系列厚膜共形SIP电阻器以其环保材料、高可靠性及多样化的设计特点,在多种应用场合中表现出色。适用于需要高精度和高稳定性的电路设计,尤其是存储设备和音频设备。
    推荐使用:鉴于其广泛的应用范围和优异的性能表现,强烈推荐使用4600X系列电阻器,特别是在需要高精度和高可靠性的场合。

4604X-102-223LF参数

参数
电阻值 22KΩ
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
电阻匹配比 -
单个电阻功率 300mW
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 10.11mm*2.49mm*5.08mm
通用封装 SIP-4
安装方式 通孔安装
零件状态 在售
包装方式 散装

4604X-102-223LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4604X-102-223LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4604X-102-223LF 4604X-102-223LF数据手册

4604X-102-223LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4317 ¥ 3.6476
50+ $ 0.1883 ¥ 1.5914
100+ $ 0.0997 ¥ 0.8423
250+ $ 0.0938 ¥ 0.7922
500+ $ 0.0843 ¥ 0.7124
1000+ $ 0.0721 ¥ 0.6089
5000+ $ 0.0522 ¥ 0.4409
10000+ $ 0.0512 ¥ 0.4326
库存: 66
起订量: 14 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3.64
直接购买
加入购物车
