4605X-101-222LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 2.2KΩ ±2% ±100ppm/℃ 200mW SIP-5 通孔安装 12.65mm*2.49mm*5.08mm
供应商型号: 9356088
供应商: 海外现货
标准整包数: 1

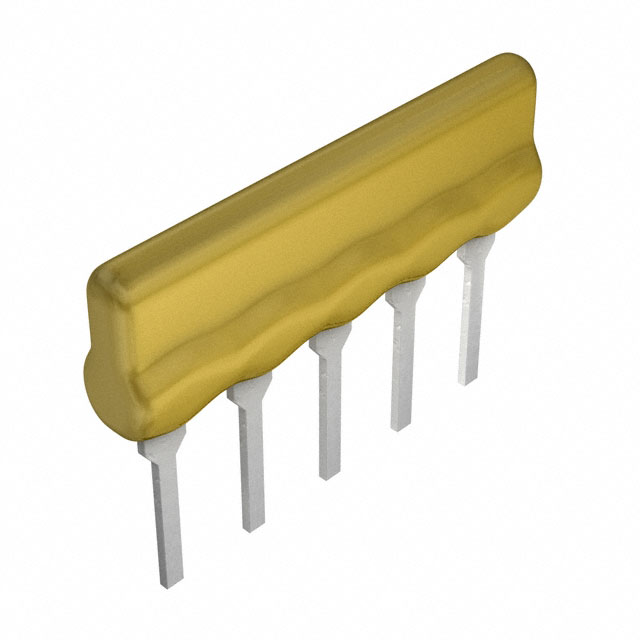

BOURNS 网络阵列电阻 4605X-101-222LF

4605X-101-222LF概述


    产品简介


    产品名称:4600X系列厚膜共形单列直插式电阻器
    产品类型:4600X系列是一种共形单列直插式(SIP)厚膜电阻器,适用于多种电子电路设计。它们的特点是低剖面,可兼容双列直插封装(DIP),并提供广泛的引脚配置以增强设计灵活性。
    主要功能:这些电阻器具有高可靠性,符合欧盟RoHS指令,适合多种应用,如DRAM应用、R/2R梯形网络、SCSI应用等。
    应用领域:这些电阻器广泛应用于电信、计算机、汽车电子、工业控制等领域,适用于需要高可靠性和稳定性要求的应用场合。

    技术参数


    - 阻值范围:10 欧姆至 10 兆欧姆
    - 最大工作电压:100 V
    - 温度系数:
    - 50 欧姆至 2.2 兆欧姆:±100 ppm/℃
    - 低于 50 欧姆:±250 ppm/℃
    - 高于 2.2 兆欧姆:±250 ppm/℃
    - 电阻跟踪:±50 ppm/℃ 最大值;等值电阻
    - 绝缘电阻:最小 10,000 兆欧姆
    - 介电耐压:200 VRMS
    - 工作温度范围:-55°C 至 +125°C
    - 额定功率:
    - 4604X:0.50 W(环境温度 70°C)
    - 4605X:0.63 W(环境温度 70°C)
    - 4606X:0.75 W(环境温度 70°C)
    - 4607X:0.88 W(环境温度 70°C)
    - 4608X:1.00 W(环境温度 70°C)
    - 4609X:1.13 W(环境温度 70°C)
    - 4610X:1.25 W(环境温度 70°C)
    - 4611X:1.38 W(环境温度 70°C)
    - 4612X:1.50 W(环境温度 70°C)
    - 4613X:1.63 W(环境温度 70°C)
    - 4614X:1.75 W(环境温度 70°C)

    产品特点和优势


    - RoHS合规:4600X系列电阻器完全符合欧盟RoHS指令,确保环保。
    - 低剖面:适合与DIP兼容的设计,使安装更加灵活方便。
    - 宽引脚包:为设计者提供了更广泛的选择,提高了设计灵活性。
    - 包装选项:支持标准包装及Ammo-pak包装,便于大批量生产和自动化组装。
    - 推荐工艺:适合使用松香焊剂或溶剂清洁工艺,也可用于无清洁剂工艺。
    - 永久标识:在对比色背景下标记,确保长期识别。
    - 电气特性:良好的电气特性保证了稳定的电阻和出色的负载寿命表现。
    - 高可靠性:通过严格的环境测试,确保在各种恶劣条件下的稳定性。

    应用案例和使用建议


    应用案例
    - DRAM应用:适用于动态随机存取存储器,提供稳定的电阻值和良好的电气特性。
    - R/2R梯形网络:在模拟和数字混合信号电路中应用广泛,提供精准的电阻比。
    - SCSI应用:用于小型计算机系统接口中,确保数据传输的稳定性和可靠性。
    - 隔离电阻:在隔离型电阻网络中使用,如4600X-102-RC,可用于信号隔离和分配。
    使用建议
    - 在使用4600X系列电阻器时,需注意电阻值的选型,确保满足具体应用中的精度要求。
    - 考虑到环境因素的影响,需对电阻进行适当的温度补偿,确保长期稳定性。
    - 安装时应注意正确的焊接工艺和清洁方法,避免因焊接不良导致的电阻变化。
    - 在选择不同的电气配置(如101、102、104电路)时,要根据具体应用场景来确定最佳配置,例如在电源分配或信号处理中选择合适的连接方式。

    兼容性和支持


    - 兼容性:4600X系列电阻器与市面上大多数电子元器件和设备兼容,适用于广泛的电路设计。
    - 支持服务:Bourns公司提供了全面的技术支持和售后服务,包括详细的应用文档、技术咨询和支持热线。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度影响较大,电阻值变化明显 | 选择具有较低温度系数的电阻器,并考虑在电路中增加温度补偿措施。 |
    | 焊接过程中出现短路 | 严格遵循焊接工艺规范,使用适当的焊接工具和焊料。 |
    | 工作电流超过额定值导致损坏 | 确保电阻的工作电流不超过其额定功率,并留有足够的安全裕量。 |

    总结和推荐


    4600X系列厚膜共形单列直插式电阻器凭借其卓越的电气特性和广泛的应用范围,在众多领域中展现出强大的竞争力。它们的高可靠性和出色的电气特性使其成为多种关键应用的理想选择。无论是对于新项目还是替换现有组件,4600X系列都表现出色,我们强烈推荐用户在类似应用中采用此产品。

4605X-101-222LF参数

参数
电阻值 2.2KΩ
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
电阻匹配比 -
单个电阻功率 200mW
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 12.65mm*2.49mm*5.08mm
通用封装 SIP-5
安装方式 通孔安装
零件状态 在售
包装方式 散装

4605X-101-222LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4605X-101-222LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4605X-101-222LF 4605X-101-222LF数据手册

4605X-101-222LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
