4606X-102-151LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 150Ω ±2% ±100ppm/℃ 300mW SIP-6 通孔安装 15.19mm*2.49mm*5.08mm
供应商型号: 4606X-102-151LF
供应商: Master
标准整包数: 1000

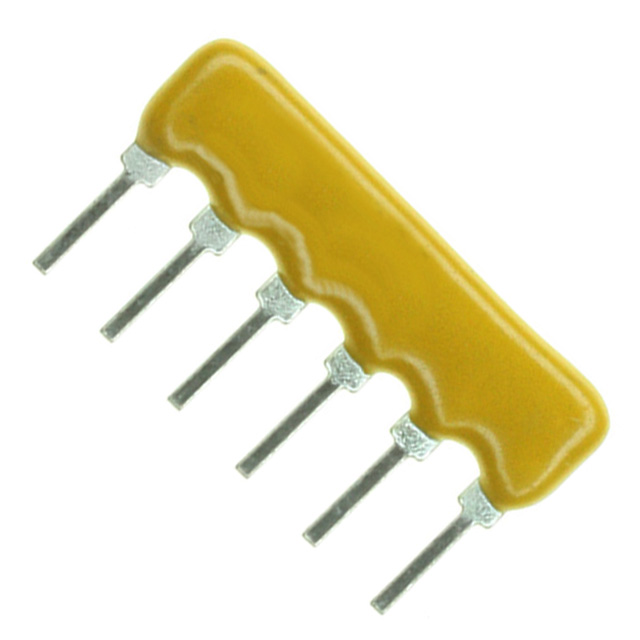

BOURNS 网络阵列电阻 4606X-102-151LF

4606X-102-151LF概述


    产品简介


    产品名称:4600X系列 厚膜密封SIP电阻
    产品类型:本产品属于厚膜密封单列直插式(SIP)电阻,适用于多种电子电路设计需求。
    主要功能:4600X系列电阻具有广泛的阻值范围(从10欧姆到10兆欧姆),能够在高电压条件下工作(最大操作电压可达100伏特)。此外,它具有优良的温度系数(Resistance Temperature Coefficient,RTC),以确保在各种温度条件下的稳定性能。
    应用领域:适用于内存保护(DRAM)、双端子电阻网络、R/2R梯形网络及SCSI接口等多个电子系统领域。其低轮廓设计使其能够兼容DIP插座,提升了设计灵活性。

    技术参数


    | 参数 | 描述 |

    | 电阻范围 | 10 欧姆至 10 兆欧姆 |
    | 最大操作电压 | 100 V |
    | 温度系数 | 50 Ω至2.2兆欧姆±100 ppm/°C
    50 欧姆以下±250 ppm/°C
    2.2兆欧姆以上±250 ppm/°C |
    | TCR跟踪 | 最大50 ppm/°C(相同值) |
    | 绝缘电阻 | 最小10,000兆欧姆 |
    | 击穿电压 | 200 VRMS |
    | 工作温度范围 | -55°C 至 +125°C |

    产品特点和优势


    - RoHS合规性:该产品符合RoHS环保标准,满足环保要求。
    - 低轮廓设计:低轮廓设计使其兼容传统DIP插座,易于安装。
    - 引脚选项多样性:丰富的引脚配置选项增强了设计的灵活性,能够满足不同应用场景的需求。
    - 弹药包装:可提供弹药式包装,方便大规模生产时的储存和运输。
    - 焊接耐热性:出色的焊接耐热性,适用于无铅焊锡工艺,提高制造效率。

    应用案例和使用建议


    4600X系列电阻适用于广泛的应用场景,如:
    - 内存保护电路:在DRAM等存储设备中起到保护作用。
    - 多级联网络:R/2R梯形网络设计可以用于数模转换器中。
    - 并行接口:可用于SCSI接口等高速并行数据传输。
    使用建议:
    - 在设计时,需根据具体的工作环境和性能要求选择合适的电阻配置。
    - 确保正确地应用电容器、电感器和电阻器的标准值,以获得最佳效果。
    - 考虑到焊接工艺,建议采用溶剂清洗或不清洗的工艺,以保持产品的稳定性能。

    兼容性和支持


    该产品具有多种引脚选项,与市场上多数DIP插座兼容。制造商提供了技术支持服务,客户可通过官方网站下载最新的应用笔记和技术资料,确保产品的最佳性能和可靠性。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电阻值偏差过大 | 请检查焊接工艺是否符合标准,确保电阻连接无误。|
    | 高温下稳定性不足 | 可调整电阻的封装材料,选用更适应高温环境的产品。|
    | 工作电流超限 | 减少通过电阻的工作电流,或者更换为更高功率等级的产品。|

    总结和推荐


    4600X系列电阻凭借其优越的性能、多样化的配置选项和广泛的适用性,在多个关键领域展现出强大的竞争力。建议电子设备工程师在进行设计时优先考虑该系列产品,以获得稳定的性能表现和高效的设计灵活性。

4606X-102-151LF参数

参数
电阻值 150Ω
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
电阻匹配比 -
单个电阻功率 300mW
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 15.19mm*2.49mm*5.08mm
通用封装 SIP-6
安装方式 通孔安装
零件状态 在售
包装方式 散装

4606X-102-151LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4606X-102-151LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4606X-102-151LF 4606X-102-151LF数据手册

4606X-102-151LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0779 ¥ 0.648
3000+ $ 0.0567 ¥ 0.4713
8000+ $ 0.0536 ¥ 0.4459
25000+ $ 0.0506 ¥ 0.4147
50000+ $ 0.0487 ¥ 0.3991
100000+ $ 0.0476 ¥ 0.3896
150000+ $ 0.0469 ¥ 0.3845
250000+ $ 0.0469 ¥ 0.3845
库存: 4000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 648
