MOV-10D821KTR

产品分类: 压敏电阻
厂牌: BOURNS
产品描述: 820V 2.5KA 1 738V 902V 675V 510V 85J 110pF@1kHz 通孔安装 7.2mm(宽度)*15.5mm(高度)
供应商型号: 118-MOV-10D821KTR-ND
供应商: Digi-Key
标准整包数: 1

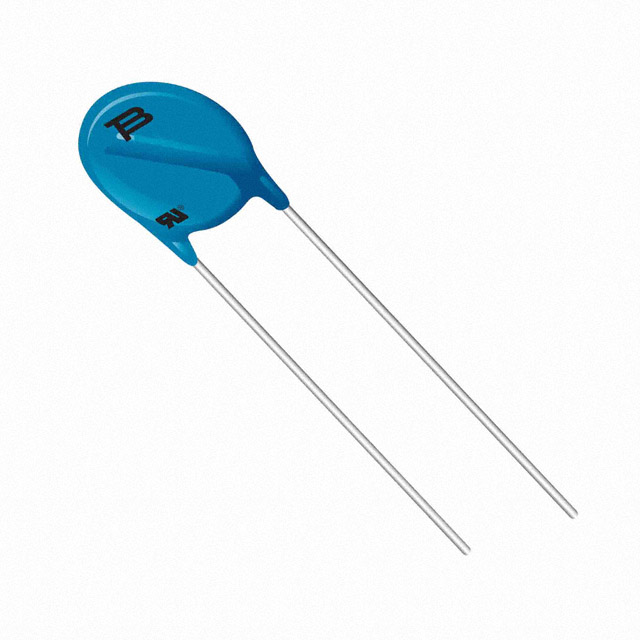

BOURNS 压敏电阻 MOV-10D821KTR

MOV-10D821KTR概述


    产品简介


    产品类型:MOV-10DxxxK 系列金属氧化物压敏电阻
    主要功能:
    MOV-10DxxxK 系列金属氧化物压敏电阻是一种专为保护电路免受过电压瞬变(如雷击、电力接触和电力感应)而设计的电子元器件。这些设备提供了广泛的额定电压选择(18 V 至 820 V),同时具备出色的浪涌防护能力和快速响应时间。
    应用领域:
    - 电源供应器
    - 电力系统
    - 线电压电路
    - 电信系统
    - 家用电器

    技术参数


    以下为该系列金属氧化物压敏电阻的主要技术参数:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作温度范围 | -40 | 25 | +105 | ℃ |
    | 储存温度范围 | -40 | 25 | +125 | ℃ |
    | 额定功率 | 0.40 W |
    | 电容电压温漂系数 | 0 | 0.05 %/℃ |
    | 响应时间 | 10 | 25 ns |
    | 电容电压公差 | -10 | 10 % |
    此外,该系列产品还具有以下显著特点:
    - 高电压等级 和 高电流等级
    - 双向导电性
    - 快速响应时间
    - 符合RoHS标准
    支持的电气特性包括:
    - 最大连续电压范围:11 V 至 90 V
    - 电压@1 mA DC 范围:14 V 至 150 V
    - 最大峰值电流:高达500 A
    - 能量吸收能力:最高达8160 J
    - 标称容量(8/20 µs):2.1 pF 至 15 pF

    产品特点和优势


    独特功能:
    - 高效的浪涌保护能力,适用于极端电压波动环境。
    - 快速响应时间,可有效抑制瞬间电压尖峰。
    - 符合RoHS环保标准,满足现代电子产品绿色化要求。
    市场竞争力:
    - 在恶劣环境中表现出色,尤其适合对可靠性和安全性要求高的应用场景。
    - 比较同类产品,其体积更小,安装便捷。

    应用案例和使用建议


    典型应用场景:
    1. 电源供应器和电信系统:用于吸收电压波动引起的浪涌电流。
    2. 家用电器:防止雷击和其他过电压损害。
    使用建议:
    - 根据具体电路需求选择合适的额定电压和能量吸收能力。
    - 在高压环境下,确保正确连接并采用必要的散热措施。
    - 对于长期使用场景,定期检查以确认压敏电阻性能未因老化而下降。

    兼容性和支持


    该系列产品与多种设备兼容,尤其适用于现有的电源模块及配电系统。Bourns公司提供全面的技术支持和质量保证服务,包括详细的技术文档和现场技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备响应时间慢 | 检查电路布局是否存在干扰;更换高性能型号 |
    | 压敏电阻表面发热 | 确保良好的散热条件;调整电路设计以降低功耗 |
    | 无法达到预期的电压保护效果 | 核实选型是否匹配;检测实际工作条件 |

    总结和推荐


    综上所述,MOV-10DxxxK 系列金属氧化物压敏电阻以其卓越的性能、环保特性和广泛的应用领域成为市场上极具竞争力的产品。对于需要高效浪涌保护的工程师和技术人员来说,这是一个非常值得推荐的选择。强烈建议在涉及电源管理、通信设备和家用电器等领域的项目中使用该产品。

MOV-10D821KTR参数

参数
压敏电压 820V
电路数 1
能量 85J
最大压敏电压 902V
浪涌电流 2.5KA
最小压敏电压 738V
最大交流电压 510V
最大直流电压 675V
不同频率时的电容 110pF@1kHz
长*宽*高 7.2mm(宽度)*15.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

MOV-10D821KTR厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

MOV-10D821KTR数据手册

厂牌 PDF简要描述 下载
BOURNS 压敏电阻 BOURNS MOV-10D821KTR MOV-10D821KTR数据手册

MOV-10D821KTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
