ZV14K1206201NIR1

产品分类: 压敏电阻
厂牌: BOURNS
产品描述: 22V 200A 1 19.8V 242V 18V 14V 600mJ 950pF@1kHz 1206 贴片安装
供应商型号: 3368012
供应商: 海外现货
标准整包数: 5

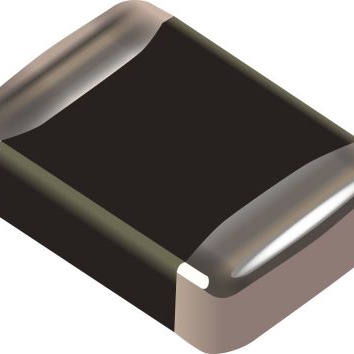

BOURNS 压敏电阻 ZV14K1206201NIR1

ZV14K1206201NIR1概述

    ZV SMD Series - 低电压压敏电阻技术手册

    产品简介


    ZV SMD系列是专为保护敏感电子设备免受低电压区域内高压脉冲冲击而设计的多层压敏电阻(MLV)。它们具备卓越的瞬态能量吸收能力,得益于改进的能量体积分布和功率耗散。此系列压敏电阻的直流工作电压范围广泛,从3V到170V不等。此外,ZV系列展现出独立的抑制特性,在温度范围-55°C至+125°C内提供稳定的保护。这些压敏电阻主要用于电路板级别的IC和其他组件保护,适用于电磁兼容性和浪涌电压防护等多种应用场合。

    技术参数


    - 连续稳态直流电压范围:3V至170V
    - 交流电压范围:2V至130Vrms
    - 瞬态峰值单脉冲浪涌电流(8/20μs波形):30A至1200A
    - 瞬态单脉冲浪涌能量(10/1000μs波形):0.1J至12.2J
    - 工作温度范围:-55°C至+125°C
    - 存储温度范围:-55°C至+150°C
    - 响应时间:<2ns
    - 阈值电压温度系数:<+0.05%/°C
    - 型号和尺寸:包括0603、0805、1206、1210、1812、2220六种型号

    产品特点和优势


    1. 多种尺寸选择:提供0603、0805、1206、1210、1812、2220六种封装尺寸。
    2. 广泛的电流和能量处理能力:能够处理不同应用下的电流和能量需求。
    3. 快速响应:响应时间<2ns。
    4. 低钳位电压(Vc)。
    5. 对温和激活的焊剂敏感度低。
    6. 最高连续工作温度可达+125°C。
    7. 符合RoHS标准。

    应用案例和使用建议


    - 抑制电感开关或其它瞬态事件:例如电路板级别的浪涌电压抑制。
    - 静电放电保护:符合IEC 1000-4-2、MIL-STD 883C Method 3015.7及行业规范。
    - 替换较大表面贴装TVS二极管:适用于许多现有应用。
    - 提高产品电磁兼容性。
    - 在线路板上进行IC和晶体管瞬态电压保护。
    使用建议:
    - 确保正确连接以确保最佳性能。
    - 在高温环境下使用时,请注意热管理。
    - 考虑实际应用中的环境因素,如湿度和振动。

    兼容性和支持


    ZV SMD系列可与其他电子元器件良好兼容,具体应用前请咨询Bourns的技术支持团队。Bourns公司提供了详尽的产品支持和可靠性测试程序,确保产品质量可靠且耐用。

    常见问题与解决方案


    - Q: 产品的工作温度范围是多少?
    - A: -55°C至+125°C。

    - Q: 如何处理焊接过程中产生的热应力?
    - A: 遵循制造商推荐的焊接建议,使用适当的焊接温度曲线和热应力控制方法。

    总结和推荐


    ZV SMD系列压敏电阻是一款高效、可靠的保护器件,特别适合需要高度精确和可靠性的应用。其丰富的尺寸选项和优异的技术性能使其在市场上具有较强的竞争力。因此,强烈推荐使用这一系列产品以确保您的电子设备在面临高电压脉冲冲击时能够得到有效的保护。

ZV14K1206201NIR1参数

参数
压敏电压 22V
最大压敏电压 242V
不同频率时的电容 950pF@1kHz
最大交流电压 14V
最大直流电压 18V
能量 600mJ
浪涌电流 200A
电路数 1
最小压敏电压 19.8V
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZV14K1206201NIR1厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

ZV14K1206201NIR1数据手册

厂牌 PDF简要描述 下载
BOURNS 压敏电阻 BOURNS ZV14K1206201NIR1 ZV14K1206201NIR1数据手册

ZV14K1206201NIR1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.1937
50+ ¥ 0.9043
250+ ¥ 0.9043
500+ ¥ 0.8102
1500+ ¥ 0.7958
3500+ ¥ 0.7813
17500+ ¥ 0.7813
库存: 2772
起订量: 60 增量: 0
交货地:
最小起订量为:50
合计: ¥ 45.21
