ZV20K0805121NIR1HT

产品分类: 压敏电阻
厂牌: BOURNS
产品描述: 33V 120A 1 26.4V 363V 26V 20V 400mJ 290pF@1kHz 0805 贴片安装
供应商型号: 3364748
供应商: 海外现货
标准整包数: 5

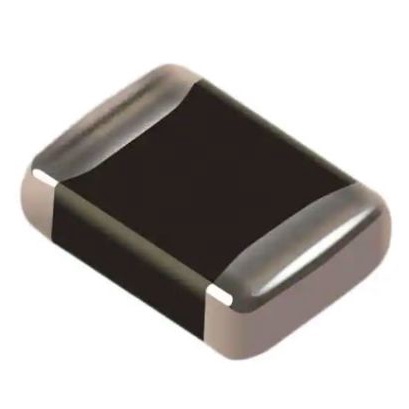

BOURNS 压敏电阻 ZV20K0805121NIR1HT

ZV20K0805121NIR1HT概述

    ZVHT SMD Series - Low Voltage, High Temperature Varistors

    1. 产品简介


    ZVHT系列是专为低电压环境设计的多层压敏电阻(MLV),能够有效地保护敏感电子设备免受高电压瞬态事件的影响。该系列具备出色的瞬态能量吸收能力,广泛应用于直流电压范围从3V到170V的应用场景中。ZVHT系列适用于电路板级IC及其他组件的瞬态电压防护,尤其适合在高温环境下保持稳定的工作状态。

    2. 技术参数


    - 尺寸型号:0603, 0805, 1206, 1210, 1812, 2220
    - 额定电压:DC 3V至170V,AC 2V至130V
    - 最大瞬态电流:8/20 μs波形下的最大峰值单脉冲浪涌电流为30A至1200A
    - 最大瞬态能量:10/1000 μs波形下的最大单脉冲浪涌能量为0.1J至12.2J
    - 工作温度范围:-55°C至+150°C
    - 响应时间:<2ns
    - 耐久性等级:Climatic Category 55/150/56
    - RoHS合规:符合RoHS标准

    3. 产品特点和优势


    - 广泛的电流和能量处理能力:能够处理各种不同大小的瞬态电流和能量。
    - 快速响应:响应时间小于2ns,确保及时响应瞬态电压变化。
    - 低钳位电压:钳位电压Vc较低,提供更有效的电压保护。
    - 对轻微激活的助焊剂敏感度低:提高了焊接工艺的可靠性。
    - 高温稳定性:能在+150°C的极端环境下稳定工作。
    - 环保合规:RoHS合规,满足环保要求。

    4. 应用案例和使用建议


    - 应用领域:适用于抑制电感开关或其他瞬态事件,如电路板级别的浪涌电压,静电放电(ESD)保护,电磁兼容性(EMC)认证及IC和晶体管的电路板级瞬态电压防护。
    - 使用建议:建议选择合适型号的产品以匹配具体应用需求;在安装时确保良好的焊接质量和散热条件。

    5. 兼容性和支持


    - 兼容性:可以与多种表面贴装组件兼容,具体兼容性请参考厂商提供的详细资料。
    - 支持:制造商提供了详细的安装指南和技术文档,同时提供可靠性测试报告和售后服务支持。

    6. 常见问题与解决方案


    - Q: 如何确定合适的产品型号?
    - A: 可根据实际应用的电压、电流和能量需求来选择合适的产品型号。

    - Q: 在高温环境下如何保证产品的可靠运行?
    - A: 由于ZVHT系列产品能在+150°C的高温下稳定工作,因此无需特别措施即可保证其可靠运行。

    7. 总结和推荐


    ZVHT系列低电压高温度压敏电阻以其广泛适用的电流和能量处理能力、快速响应时间和对高温环境的适应能力,在多种应用场景中表现出色。特别是在电路板级别的瞬态电压保护方面,具有显著的优势。综上所述,推荐在需要高效瞬态电压保护的电子设备中使用该系列产品。

ZV20K0805121NIR1HT参数

参数
压敏电压 33V
最大压敏电压 363V
最大交流电压 20V
最小压敏电压 26.4V
能量 400mJ
最大直流电压 26V
不同频率时的电容 290pF@1kHz
浪涌电流 120A
电路数 1
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZV20K0805121NIR1HT厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

ZV20K0805121NIR1HT数据手册

厂牌 PDF简要描述 下载
BOURNS 压敏电阻 BOURNS ZV20K0805121NIR1HT ZV20K0805121NIR1HT数据手册

ZV20K0805121NIR1HT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.9206
50+ ¥ 0.7253
250+ ¥ 0.6974
500+ ¥ 0.6249
1500+ ¥ 0.6249
3500+ ¥ 0.6137
17500+ ¥ 0.6025
35000+ ¥ 0.6025
库存: 5731
起订量: 70 增量: 0
交货地:
最小起订量为:50
合计: ¥ 36.26
