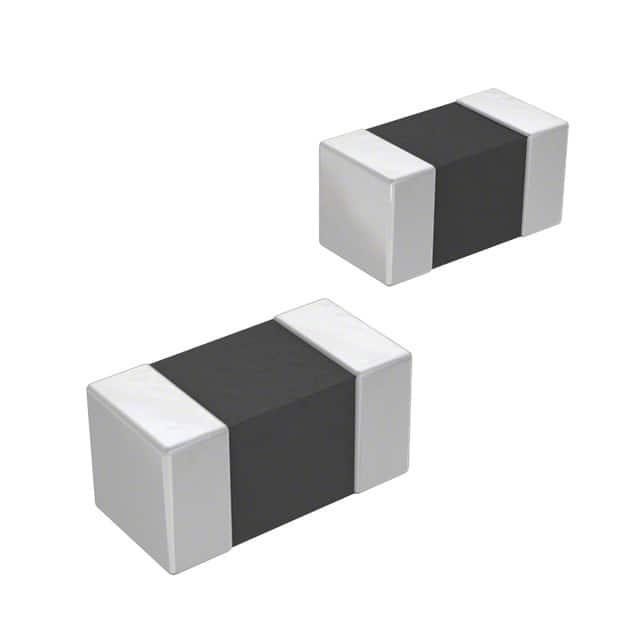

CG0402MLC-12LG

产品分类: 压敏电阻
厂牌: BOURNS
产品描述: 1 12V 0.5pF@1MHz 0402 贴片安装 1mm*500μm*500μm
供应商型号: CG0402MLC-12LG
供应商: Avnet
标准整包数: 10000
BOURNS 压敏电阻 CG0402MLC-12LG

CG0402MLC-12LG概述


    产品简介


    ChipGuard® MLC系列 — ESD保护器
    ChipGuard® MLC系列是一款专为高可靠性设计的静电放电(ESD)保护器,适用于高速通信和敏感电子设备的保护需求。该系列产品通过RoHS合规性认证,符合环保标准,并提供卓越的抗ESD能力,能够在极端环境下保持稳定性能。ChipGuard® MLC系列特别针对HDMI 1.4、DVI、USB 3.0/OTG、IEEE1394等高要求的应用场景进行了优化设计。
    主要功能包括:
    - 防护静电放电高达±25 kV接触放电,满足IEC 61000-4-2 Level 4标准。
    - 极低电容值(<0.5 pF),适合高速信号传输应用。
    - 微小泄漏电流(<50 nA),确保对电路正常运行影响极小。

    技术参数


    | 参数 | 符号 | 单位 | 常见型号 | 值 |

    | 持续工作电压 | VDC | V | 3.3/5/12/24 | 3.3/5/12/24 |
    | 克拉普电压(典型值) | VC | V | — | 25 V |
    | 最大电容值(1 VRMS, 1 MHz)| CO | pF | 3.3/5/12/24 | 0.5 pF |
    | 最大泄漏电流(VDC最大值) | IL | nA | 3.3/5/12/24 | <5 nA |
    | 触发电压 | VT | V | 3.3/5/12/24 | 250 V |
    | 响应时间 | RT | ns | — | 1 ns |
    工作温度范围:
    - 工作温度范围(TOPR):-40°C 至 +85°C 或 -40°C 至 +125°C
    - 存储温度范围(TSTG):-55°C 至 +150°C

    产品特点和优势


    ChipGuard® MLC系列以其出色的性能和技术优势在市场上脱颖而出:
    - 超低电容:<0.5 pF的设计使其非常适合高速信号线路的保护,不会对信号传输造成干扰。
    - 低泄漏电流:<50 nA的泄漏电流使得器件在正常工作条件下几乎透明,对系统性能几乎没有影响。
    - 高可靠性:高达±25 kV的ESD防护能力,保障了设备在恶劣环境中免受损害。
    - 广泛的适用性:支持多种标准接口,包括HDMI 1.4、DVI、USB 3.0/OTG和IEEE1394等。
    这些特点使其成为高性能消费电子、工业自动化及通信设备的理想选择。

    应用案例和使用建议


    应用案例:
    1. HDMI 1.4接口保护:用于保护电视、显示器等设备的HDMI接口免受静电放电的影响。
    2. USB 3.0保护:可保护笔记本电脑、移动设备等设备的USB端口免受雷击或静电损害。
    3. SIM卡接口保护:防止SIM卡插拔过程中产生的ESD损坏。
    使用建议:
    - 在设计电路时,确保器件的工作电压与目标接口的电压相匹配。
    - 建议采用推荐的回流焊工艺,并严格控制加热速率以避免热冲击对器件造成损伤。
    - 配合合理的PCB布局,例如适当增加接地面积和减少走线长度,进一步提升保护效果。

    兼容性和支持


    ChipGuard® MLC系列具有良好的兼容性,能够与多种主流接口协议和设备无缝集成。此外,Bourns公司提供了完善的客户支持服务,包括详细的技术文档、快速响应的技术咨询以及长期的产品维护计划,确保用户的项目顺利进行。

    常见问题与解决方案


    1. 问题:焊接时出现虚焊现象。
    解决方案:检查焊接温度设置,建议预热阶段温度控制在140°C至160°C之间,并严格按照推荐的回流焊曲线操作。
    2. 问题:产品在高温下工作不稳定。
    解决方案:确认所选型号是否支持更高工作温度(如A选项标示为+125°C)。若不支持,需更换更适合高温环境的型号。

    总结和推荐


    ChipGuard® MLC系列凭借其卓越的ESD防护能力和出色的电气性能,成为了高速信号线路保护领域的优选解决方案。无论是消费类电子产品还是工业级应用,其强大的功能和可靠的品质都使其具备显著的竞争优势。
    推荐理由:
    - 超低电容和低泄漏电流设计确保了信号传输的纯净度。
    - 高达±25 kV的ESD防护能力足以应对严苛的使用环境。
    - 完整的支持体系和广泛的应用范围使其成为值得信赖的选择。
    综上所述,ChipGuard® MLC系列是各类需要高可靠性ESD防护的电子系统的理想之选,强烈推荐使用!

CG0402MLC-12LG参数

参数
压敏电压 -
最大交流电压 -
最小压敏电压 -
能量 -
不同频率时的电容 0.5pF@1MHz
浪涌电流 -
最大压敏电压 -
电路数 1
最大直流电压 12V
长*宽*高 1mm*500μm*500μm
通用封装 0402
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

CG0402MLC-12LG厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CG0402MLC-12LG数据手册

厂牌 PDF简要描述 下载
BOURNS 压敏电阻 BOURNS CG0402MLC-12LG CG0402MLC-12LG数据手册

CG0402MLC-12LG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0939 ¥ 0.8142
20000+ $ 0.0924 ¥ 0.8013
40000+ $ 0.0909 ¥ 0.7884
60000+ $ 0.0898 ¥ 0.7788
80000+ $ 0.0894 ¥ 0.7747
库存: 20000
起订量: 10000 增量: 0
交货地:
最小起订量为:10000
合计: ¥ 8142
