4116R-1-332

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 3.3KΩ ±2% ±50ppm/℃ 50ppm/℃ 250mW DIP-16 通孔安装 21.97mm*7.62mm*4.69mm
供应商型号: N-4116R-1-332
供应商: 云汉优选
标准整包数: 1

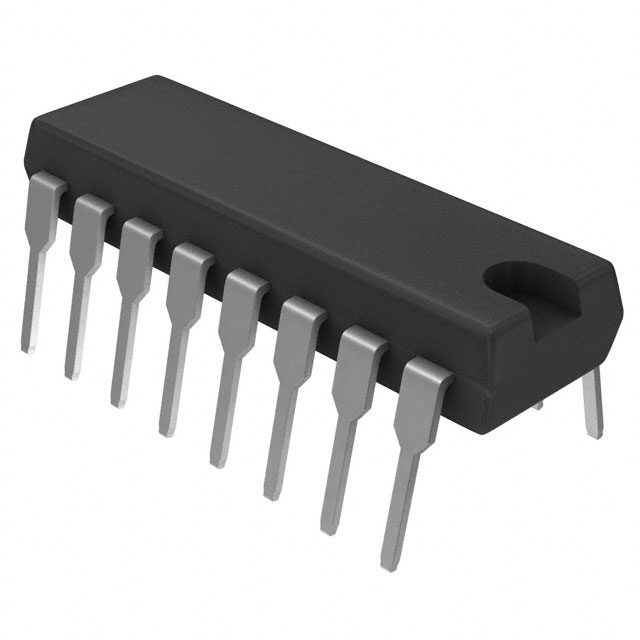

BOURNS 网络阵列电阻 4116R-1-332

4116R-1-332概述


    产品简介


    本产品为Bourns公司的4100R系列厚膜模塑DIP电阻器。该系列产品主要特点是通过自动化插入设备兼容性强,拥有优越的封装完整性,并且现在可提供±0.5%的高精度版本。这些电阻器广泛应用于电路设计中,如DRAM应用、双终端电阻网络和R/2R梯形网络等,尤其适合在SCSI接口中使用。

    技术参数


    - 电阻范围:10欧姆至10兆欧姆
    - 最大工作电压:100伏特
    - 温度系数(电阻):
    - 50欧姆到2.2兆欧姆:±100 ppm/°C
    - 低于50欧姆:±250 ppm/°C
    - 高于2.2兆欧姆:±250 ppm/°C
    - TCR跟踪:最大50 ppm/°C,相同值
    - 电阻容差:参见电路图
    - 工作温度:-55°C 至 +125°C
    - 绝缘电阻:最低10,000兆欧姆
    - 介电耐压:200 VRMS
    - 引脚可焊性:符合MIL-STD-202方法208要求
    - 额定功率:(以70°C为准)
    - 4108R:1.69瓦
    - 4114R:2.00瓦
    - 4116R:2.25瓦
    - 4118R:2.50瓦
    - 4120R:2.80瓦

    产品特点和优势


    - 环保合规:RoHS合规版本可供选择
    - 自动装配兼容:与自动装配设备高度兼容,提高生产效率
    - 精确度提升:提供±0.5%的高精度版本
    - 长期稳定性:经过多种环境测试,确保长期可靠运行
    - 多样化配置:提供隔离、布线和双终端等多种配置选项,满足不同应用需求

    应用案例和使用建议


    该产品适用于多种场景,如DRAM存储设备、SCSI接口和其他需要高精度电阻的电路。为了达到最佳性能,建议在安装过程中严格遵守制造工艺规范,并确保合适的散热设计以延长使用寿命。

    兼容性和支持


    - 兼容性:与自动装配设备良好兼容,适合大批量生产和自动化生产环境
    - 厂商支持:提供详尽的技术文档和支持服务,包括应用指南和常见问题解答

    常见问题与解决方案


    1. 如何处理高温环境下工作的问题?
    - 解决方案:确保良好的散热设计,或者选用更高温等级的产品型号。
    2. 如何选择正确的电阻容差?
    - 解决方案:根据具体应用场景的精度需求,选择合适的容差级别。对于高精度需求的应用,推荐选择±0.5%或±1%的版本。

    总结和推荐


    综上所述,Bourns公司的4100R系列厚膜模塑DIP电阻器具有出色的精度、稳定的性能和多样化的配置选项。这些特点使其在多个应用领域中具有很高的竞争力。强烈推荐给对精度和可靠性有较高要求的设计工程师和制造商。
    通过以上详细描述,可以看出Bourns公司4100R系列电阻器在技术规格、应用范围和市场表现方面都表现出色,是一款值得信赖的选择。

4116R-1-332参数

参数
电阻值 3.3KΩ
电阻个数 -
精度 ±2%
温度系数 ±50ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 250mW
电阻器匹配率漂移 50ppm/℃
长*宽*高 21.97mm*7.62mm*4.69mm
通用封装 DIP-16
安装方式 通孔安装
零件状态 在售
包装方式 管装

4116R-1-332厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4116R-1-332数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4116R-1-332 4116R-1-332数据手册

4116R-1-332封装设计

查看详情并下载
Symbol
Footprint
3D Model
