首页  >  产品百科  >  4816P-1-330LF

4816P-1-330LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 33Ω ±250ppm/℃ 160mW SOIC-16 贴片安装 11.18mm*5.59mm*2.4mm
供应商型号: 2545836
供应商: 海外现货
标准整包数: 5

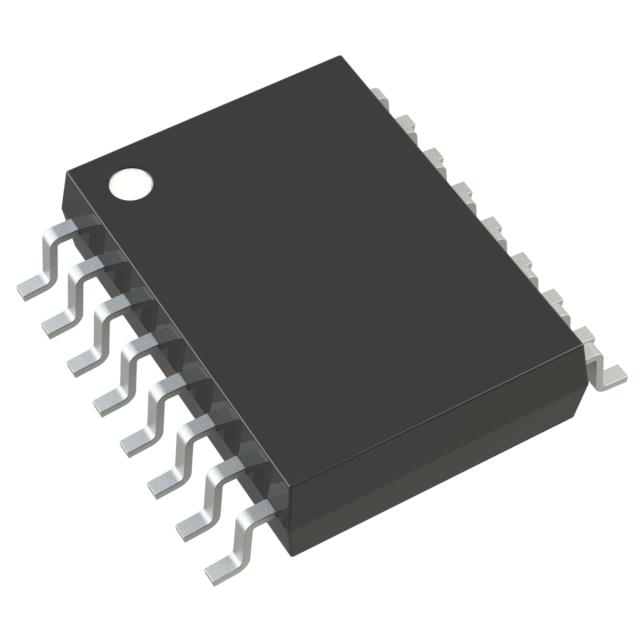

BOURNS 网络阵列电阻 4816P-1-330LF

4816P-1-330LF概述


    产品简介


    4800P系列 – 厚膜表面贴装中体电阻器
    4800P系列是厚膜表面贴装中体型电阻器,适用于各种电路设计中需要高精度和稳定性的地方。该系列产品提供了从10欧姆到2.2兆欧姆的多种阻值选择,具备出色的温度系数、高绝缘电阻和卓越的热稳定性能。主要用于DRAM应用、双终止电阻网络、R/2R梯形网络及SCSI接口等场合。

    技术参数


    - 阻值范围:10欧姆至2.2兆欧姆
    - 最大工作电压:50伏特
    - 温度系数(T.C.R):50Ω及以上为±100ppm/℃;50Ω以下为±250ppm/℃
    - 耐焊接热量:±0.25%
    - 负载寿命:±1.00%
    - 电击穿电压:200VRMS
    - 额定功率(70°C时):1电路时为0.160瓦特,4电路时为0.160瓦特
    - 工作温度范围:-55°C至+125°C
    - 环境特征:符合MIL-STD-202标准,短时过载±0.25%,湿度抵抗±0.50%

    产品特点和优势


    4800P系列电阻器具有以下独特功能和优势:
    - 高精度:可选±0.5%的高精度版本。
    - 高可靠性:出色的温度系数和高温稳定性,适合严苛的工作环境。
    - 定制化服务:支持根据客户需求进行定制电路设计。
    - 良好的环境适应性:高绝缘电阻和良好的热稳定性。
    - 快速安装:采用EIA标准封装,与自动放置设备兼容,适合自动化生产线。

    应用案例和使用建议


    该系列电阻器广泛应用于各类精密电路中,如DRAM内存条、双终止电阻网络、R/2R梯形网络和SCSI接口等。对于特定的应用,用户可以根据需要选择不同的配置和阻值组合。例如,在DRAM应用中,可以选择适合高速信号处理的型号;在SCSI接口中,则可以选择适合大电流、低阻值的型号。
    建议用户在具体应用前,根据环境温度和电源条件选择合适的型号,并确保阻值选择满足系统要求。同时,定期进行性能测试以确保其长期稳定性。

    兼容性和支持


    4800P系列电阻器支持EIA标准封装,与自动化生产线兼容,方便批量生产和装配。厂商提供详细的技术支持和客户咨询服务,帮助用户解决在应用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题:电阻器温度漂移严重
    解决方案:确认安装环境温度不超过规定范围,或选择温度系数更低的型号。

    - 问题:阻值不稳定
    解决方案:检查焊接质量和焊接温度,避免过高或过低的焊接温度影响阻值稳定性。

    - 问题:绝缘电阻不足
    解决方案:确保操作环境干燥,避免湿度过高导致绝缘性能下降。

    总结和推荐


    综上所述,4800P系列电阻器凭借其高精度、高可靠性和良好的环境适应性,在众多应用场合中表现出色。其独特的定制化服务和广泛的应用兼容性使其成为市场上极具竞争力的产品。推荐用户在涉及高精度、高稳定性的应用场景中选用此系列电阻器。

4816P-1-330LF参数

参数
电阻值 33Ω
电阻个数 -
精度 -
温度系数 ±250ppm/℃
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
单个电阻功率 160mW
长*宽*高 11.18mm*5.59mm*2.4mm
通用封装 SOIC-16
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

4816P-1-330LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4816P-1-330LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4816P-1-330LF 4816P-1-330LF数据手册

4816P-1-330LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 6.0697
50+ ¥ 5.4384
250+ ¥ 5.4384
500+ ¥ 5.3413
1000+ ¥ 5.3413
2000+ ¥ 5.2442
10000+ ¥ 5.2442
20000+ ¥ 5.2442
库存: 364
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 30.34
直接购买
加入购物车
