4611X-101-473LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 47KΩ ±2% ±100ppm/℃ 200mW SIP-11 通孔安装 27.89mm*2.49mm*5.08mm
供应商型号: 652-4611X-1LF-47K
供应商: Mouser
标准整包数: 1

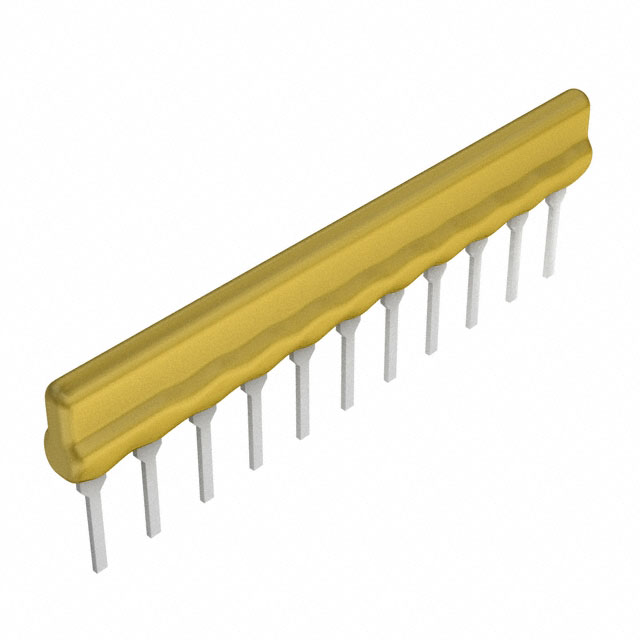

BOURNS 网络阵列电阻 4611X-101-473LF

4611X-101-473LF概述


    产品简介


    产品名称:4600X系列 - 厚膜保护型单列直插式电阻网络
    产品类型:本系列产品是厚膜保护型单列直插式(SIP)电阻网络,广泛应用于各类电路设计中。
    主要功能:这些电阻网络具有低功耗、宽范围电阻选择以及高可靠性等特点,可以满足各种电路设计需求。
    应用领域:广泛应用于DRAM存储器、R/2R梯形网络、SCSI接口等领域。

    技术参数


    - 电阻范围:10欧姆至10兆欧姆
    - 最大工作电压:100伏特
    - 温度系数:在50Ω到2.2兆欧姆之间为±100 ppm/°C;在低于50Ω时为±250 ppm/°C;在高于2.2兆欧姆时为±250 ppm/°C
    - 电阻跟踪精度:50 ppm/°C最大值,适用于同等值电阻
    - 绝缘电阻:最低10,000兆欧姆
    - 耐压:200 VRMS
    - 工作温度:-55°C 至 +125°C
    - 短时间过载:±0.25%
    - 负载寿命:±1.00%
    - 耐湿性:±0.50%
    - 焊接热稳定性:±0.50%
    - 终端强度:±0.25%
    - 热冲击:±0.25%

    产品特点和优势


    低轮廓设计:与DIP封装兼容,有助于增强设计灵活性。
    包装选择:提供标准包装和Ammo-pak包装选项。
    标记识别:标记在对比背景下便于永久识别。
    可定制性:支持多种引脚布局及配置方式,适应不同应用场景的需求。

    应用案例和使用建议


    应用场景:这些电阻网络适用于DRAM存储器和SCSI接口等复杂系统中,尤其是在需要高度集成和紧凑空间的设计中表现尤为出色。
    使用建议:建议在使用过程中采用合适的回流焊工艺,并确保电路板上的清洁度符合制造商的要求,以保证长期稳定运行。

    兼容性和支持


    兼容性:与大多数主流PCB设计工具兼容,适用于多种DIP插件设备。
    支持信息:Bourns公司提供了详尽的技术文档和技术支持服务,以帮助客户更好地理解和使用该系列产品。

    常见问题与解决方案


    1. 问题:在高温环境下工作时,电阻值出现变化。
    解决方法:检查安装环境是否超过产品规定的最高工作温度,并考虑增加散热措施。

    2. 问题:焊接后电阻值不稳定。
    解决方法:检查焊接过程是否符合规范要求,必要时更换新的焊接材料。

    总结和推荐


    综合评估:4600X系列厚膜保护型单列直插式电阻网络以其高精度、良好的温度稳定性和宽泛的工作温度范围成为同类产品中的佼佼者。特别适合于需要高可靠性和长寿命的应用场合。
    推荐结论:鉴于其优异的性能和广泛的适用性,强烈推荐使用此系列电阻网络。对于寻求高性能、高稳定性的设计师和工程师而言,它们将是最佳选择之一。

4611X-101-473LF参数

参数
电阻值 47KΩ
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 200mW
电阻器匹配率漂移 -
长*宽*高 27.89mm*2.49mm*5.08mm
通用封装 SIP-11
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

4611X-101-473LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4611X-101-473LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4611X-101-473LF 4611X-101-473LF数据手册

4611X-101-473LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6095 ¥ 5.1503
10+ $ 0.391 ¥ 3.304
25+ $ 0.2956 ¥ 2.4974
100+ $ 0.2645 ¥ 2.235
250+ $ 0.2156 ¥ 1.8218
500+ $ 0.1868 ¥ 1.5788
1000+ $ 0.1663 ¥ 1.4054
4000+ $ 0.1382 ¥ 1.1681
8000+ $ 0.1339 ¥ 1.1316
库存: 2018
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.15
