4308M-102-121LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 120Ω ±2% ±50ppm/℃ 50ppm/℃ 400mW SIP-8 通孔安装 19.91mm*2.16mm*6.35mm
供应商型号: N-4308M-102-121LF
供应商: 云汉优选
标准整包数: 1
BOURNS 网络阵列电阻 4308M-102-121LF

4308M-102-121LF概述


    产品简介

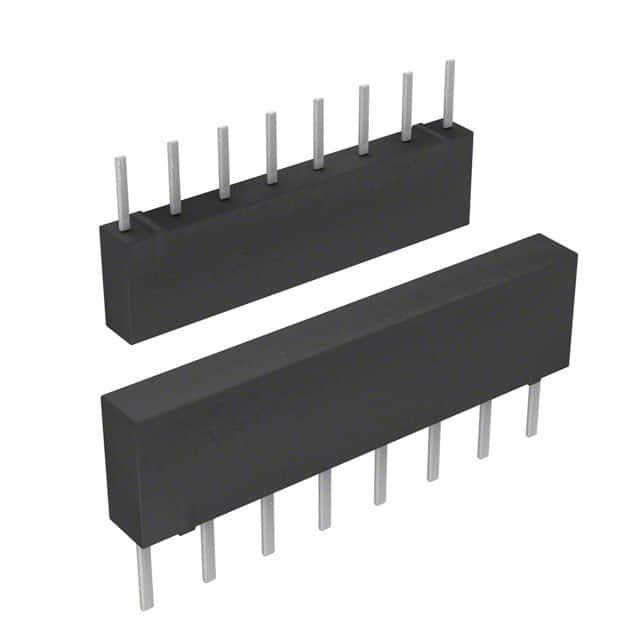

    4300M系列 - 厚膜贴片模压型单列直插式电阻
    4300M系列是厚膜贴片模压型单列直插式(SIP)电阻,适用于广泛的电子应用。这类电阻具备高可靠性、高性能等特点,广泛应用于电信、计算机、工业控制等多个领域。

    技术参数


    - 电阻范围:10欧姆到10兆欧姆
    - 最大工作电压:100伏特
    - 温度系数:
    - 50Ω到2.2兆欧姆:±100 ppm/℃
    - 小于50Ω:±250 ppm/℃
    - 大于2.2兆欧姆:±250 ppm/℃
    - 电阻跟踪:±50 ppm/℃最大值;等值电阻
    - 电阻公差:根据电路要求而定
    - 工作温度范围:-55°C到+125°C
    - 绝缘电阻:最小值为10,000兆欧姆
    - 介电耐压:200 VRMS
    - 引脚可焊性:符合MIL-STD-202方法208标准
    - 功率额定值:在70°C时为0.60瓦(4304M)、0.90瓦(4306M)、1.20瓦(4308M)、1.50瓦(4310M)

    产品特点和优势


    4300M系列电阻具有以下显著特点和优势:
    - RoHS合规:提供符合RoHS标准的版本。
    - 高功率处理能力:采用中等外形设计,提高了功率处理能力。
    - 兼容自动插入设备:易于自动化生产。
    - 卓越的封装完整性:确保长期可靠性能。
    - 改进的公差:±0.5% 的公差提升了精度。

    应用案例和使用建议


    应用案例
    4300M系列电阻广泛应用于电信设备、计算机系统、工业自动化等领域。例如,在DRAM应用中,这些电阻可以作为电源管理和信号调节的关键部件。
    使用建议
    - 安装:确保正确安装以避免引脚应力,导致性能下降。
    - 散热管理:根据具体应用场景,合理布置以优化散热,避免过热导致损坏。
    - 保护措施:建议在使用过程中增加必要的保护措施,例如使用过载保护电路,防止电压波动对电阻造成损害。

    兼容性和支持


    - 兼容性:4300M系列电阻与大多数自动插入设备兼容,便于集成到自动化生产线中。
    - 厂商支持:提供详尽的技术文档和用户手册,同时支持技术咨询和故障排查服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下稳定性差 | 确保散热措施良好,选用大功率型号。 |
    | 功率负载过高导致损坏 | 检查电路设计,降低工作电压或增加散热措施。 |
    | 安装后性能下降 | 重新检查安装位置,避免引脚应力,确保接触良好。 |

    总结和推荐


    4300M系列电阻以其出色的温度稳定性和高功率处理能力在众多应用中表现出色。它不仅提供了多种选择的公差等级,还保证了良好的机械和电气特性。无论是对于需要高精度和稳定性的应用,还是对于大批量生产的场合,4300M系列都是理想的选择。强烈推荐此系列产品用于各类电子项目。

4308M-102-121LF参数

参数
电阻值 120Ω
电阻个数 -
精度 ±2%
温度系数 ±50ppm/℃
单个电阻功率 400mW
电阻器匹配率漂移 50ppm/℃
引脚数量 -
电阻匹配比 -
长*宽*高 19.91mm*2.16mm*6.35mm
通用封装 SIP-8
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

4308M-102-121LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4308M-102-121LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4308M-102-121LF 4308M-102-121LF数据手册

4308M-102-121LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
