ZV11K1206201NIR1HT

产品分类: 压敏电阻
厂牌: BOURNS
产品描述: 18V 200A 1 14.4V 198V 14V 11V 600mJ 1.3nF@1kHz 1206 贴片安装
供应商型号: 2048755
供应商: 海外现货
标准整包数: 25

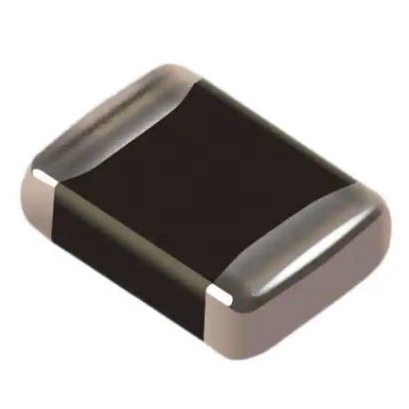

BOURNS 压敏电阻 ZV11K1206201NIR1HT

ZV11K1206201NIR1HT概述

    ZVHT SMD Series - 低电压高温度压敏电阻技术手册

    产品简介


    ZVHT系列是低电压多层压敏电阻(MLV),专为保护敏感电子设备免受低压区域的高压浪涌而设计。这些压敏电阻因其改进的能量体积分布和功耗,能够在电路板级别提供卓越的瞬态能量吸收能力。它们的工作电压范围广泛,从3 V到170 V直流电。ZVHT系列还具备独立抑制特性,在宽温度范围内(-55°C至+150°C)提供稳定保护。这类压敏电阻通常用于保护印刷电路板上的集成电路和其他组件。

    技术参数


    | 参数 | 规格 |

    | 工作电压 | 直流:3 V 至 170 V
    交流:2 V 至 130 V |
    | 爬坡浪涌电流 | 8/20 µs 波形:<30至1200 A |
    | 能量吸收 | 10/1000 µs 波形:<0.1至12.2 J |
    | 响应时间 | <2 ns |
    | 持续工作温度 | -55°C 至 +150°C |
    | 尺寸 | 0603、0805、1206、1210、1812、2220 |

    产品特点和优势


    1. 六种型号尺寸:ZVHT系列提供多种型号尺寸(0603、0805、1206、1210、1812、2220),满足不同应用需求。
    2. 快速响应:具备极短的响应时间,<2 ns。
    3. 低钳位电压:具有低钳位电压特性,Vc值低。
    4. 高温适应性:可在最高+150°C的持续工作温度下保持稳定性能。
    5. 良好的耐焊接性:对轻微激活的助焊剂敏感度低,易于焊接。

    应用案例和使用建议


    ZVHT系列压敏电阻在多种应用场景中发挥重要作用,如电路板级别的瞬态事件抑制、静电放电(ESD)保护、电磁兼容性(EMC)等。例如,在电信设备中,ZVHT系列可以有效保护IC和晶体管免受瞬态电压的影响。使用时建议根据具体应用选择合适的型号尺寸,并确保正确安装以实现最佳保护效果。

    兼容性和支持


    ZVHT系列压敏电阻与市面上大多数电子元器件具有良好的兼容性。制造商Bourns公司提供了全面的技术支持和维护服务,帮助客户解决问题并优化产品性能。

    常见问题与解决方案


    1. 问题:如何确认压敏电阻的型号?
    解决方案:查看产品型号代码,根据型号代码可以找到对应的技术参数。

    2. 问题:在高温环境下使用时应注意什么?
    解决方案:确保操作温度不超过+150°C,使用期间注意散热,避免过热。
    3. 问题:如何测试压敏电阻的性能?
    解决方案:可以使用专业的测试设备进行测试,或参考制造商提供的测试指南。

    总结和推荐


    ZVHT系列压敏电阻以其出色的瞬态能量吸收能力和宽泛的工作温度范围,成为保护电子设备的理想选择。这些压敏电阻具有快速响应、低钳位电压、高温适应性等特点,使其在众多应用中表现出色。因此,对于需要高可靠性的电子设备而言,推荐使用ZVHT系列压敏电阻。
    请注意,制造商Bourns公司保留对产品规格变更的权利,建议在特定应用中验证实际设备性能。

ZV11K1206201NIR1HT参数

参数
压敏电压 18V
浪涌电流 200A
最大直流电压 14V
最小压敏电压 14.4V
电路数 1
最大压敏电压 198V
能量 600mJ
不同频率时的电容 1.3nF@1kHz
最大交流电压 11V
通用封装 1206
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

ZV11K1206201NIR1HT厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

ZV11K1206201NIR1HT数据手册

厂牌 PDF简要描述 下载
BOURNS 压敏电阻 BOURNS ZV11K1206201NIR1HT ZV11K1206201NIR1HT数据手册

ZV11K1206201NIR1HT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 2.3497
1000+ ¥ 2.2497
2000+ ¥ 2.2009
库存: 2037
起订量: 100 增量: 0
交货地:
最小起订量为:25
合计: ¥ 58.74
