首页  >  产品百科  >  4607X-101-223LF

4607X-101-223LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 22KΩ ±2% ±100ppm/℃ 200mW SIP-7 通孔安装 17.73mm*2.49mm*5.08mm
供应商型号: 652-4607X-1LF-22K
供应商: Mouser
标准整包数: 1

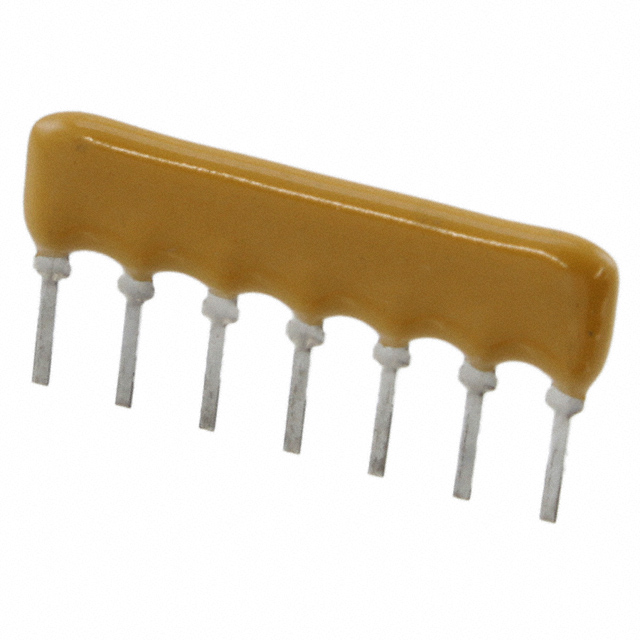

BOURNS 网络阵列电阻 4607X-101-223LF

4607X-101-223LF概述

    4600X Series - Thick Film Conformal SIPs

    1. 产品简介


    4600X系列厚膜密封单列直插式电阻网络是Bourns公司推出的创新产品,专为高可靠性应用设计。这些产品以紧凑的封装提供了广泛的阻值范围和强大的功能,适用于各种电子设备,如DRAM应用、双端子电阻网络和SCSI应用。4600X系列电阻网络具备出色的温度稳定性、高绝缘电阻和卓越的环境适应能力,确保在恶劣条件下也能稳定运行。

    2. 技术参数


    - 阻值范围:10欧姆至10兆欧姆
    - 最大工作电压:100V
    - 温度系数(TCR):
    - 50Ω至2.2兆欧姆:±100 ppm/°C
    - 50Ω以下:±250 ppm/°C
    - 2.2兆欧姆以上:±250 ppm/°C
    - TCR跟踪性:最大50 ppm/°C;相同阻值
    - 绝缘电阻:最小10,000兆欧姆
    - 介电强度:200 VRMS
    - 工作温度:-55°C至+125°C
    - 功率等级(在70°C时):
    - 4604X: 0.50 W
    - 4605X: 0.63 W
    - 4606X: 0.75 W
    - 4607X: 0.88 W
    - 4608X: 1.00 W
    - 4609X: 1.13 W
    - 4610X: 1.25 W
    - 4611X: 1.38 W
    - 4612X: 1.50 W
    - 4613X: 1.63 W
    - 4614X: 1.75 W

    3. 产品特点和优势


    4600X系列电阻网络具备以下显著特点和优势:
    - 环保材料:符合RoHS标准,不含铅、汞等有害物质。
    - 低轮廓设计:与DIP(双列直插)封装兼容,节省空间。
    - 多种引脚配置:提供丰富的引脚选择,增强设计灵活性。
    - 耐用包装:可选Ammo-pak包装,方便批量处理。
    - 清洁工艺兼容:适用于松香焊剂和溶剂清洗工艺或免清洗工艺。
    - 永久标识:引脚上标记明显,便于识别和追溯。

    4. 应用案例和使用建议


    - 典型应用:该系列产品广泛应用于DRAM存储器、双端子电阻网络、R/2R梯形电阻网络及SCSI接口。
    - 使用建议:
    - 在设计电路时,可根据具体需求选择合适的阻值和引脚配置。
    - 在进行焊接时,建议使用松香焊剂或无清洗焊剂以保证焊点质量。
    - 对于高温环境下的应用,应根据温升曲线合理选择功率等级,确保电阻器在额定范围内工作。

    5. 兼容性和支持


    - 兼容性:该系列产品与其他标准DIP封装的电子元件兼容,易于集成到现有系统中。
    - 厂商支持:Bourns公司提供全面的技术支持和售后服务,用户可通过官方渠道获取详细的使用说明和技术文档。

    6. 常见问题与解决方案


    - 问题1:阻值测量不准确
    - 解决方案:检查测试环境是否满足标准条件,确保没有外部干扰。如果问题仍然存在,建议联系厂商进行进一步检测。
    - 问题2:温度系数超出预期
    - 解决方案:确保正确选择阻值范围内的电阻器,并参考温升曲线确认工作条件。如有需要,可咨询厂商技术支持团队。
    - 问题3:焊接后阻值漂移
    - 解决方案:检查焊接工艺是否规范,避免过度加热导致阻值变化。若焊接过程规范但仍存在问题,可能需更换新的电阻器进行测试。

    7. 总结和推荐


    综上所述,4600X系列厚膜密封单列直插式电阻网络凭借其广泛的应用范围、可靠的性能表现和优秀的环境适应能力,成为电子工程师的理想选择。无论是用于高精度测量还是复杂电路设计,4600X系列都能提供出色的性能保障。我们强烈推荐这一系列的产品,以应对各种严苛的工作环境和应用需求。

4607X-101-223LF参数

参数
电阻值 22KΩ
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 200mW
电阻器匹配率漂移 -
长*宽*高 17.73mm*2.49mm*5.08mm
通用封装 SIP-7
安装方式 通孔安装
零件状态 在售
包装方式 散装

4607X-101-223LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4607X-101-223LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4607X-101-223LF 4607X-101-223LF数据手册

4607X-101-223LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4255 ¥ 3.5955
10+ $ 0.2703 ¥ 2.2836
25+ $ 0.2024 ¥ 1.7103
100+ $ 0.1806 ¥ 1.5256
250+ $ 0.1496 ¥ 1.2641
500+ $ 0.132 ¥ 1.1154
1000+ $ 0.1134 ¥ 0.9582
4000+ $ 0.0896 ¥ 0.7575
8000+ $ 0.0842 ¥ 0.7118
库存: 1481
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.59
