CAY10-272J4LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 2.7KΩ ±5% ±200ppm/℃ 62.5mW 0804 贴片安装 2mm*1mm*450μm
供应商型号: 652-CAY10-272J4LF
供应商: Mouser
标准整包数: 1

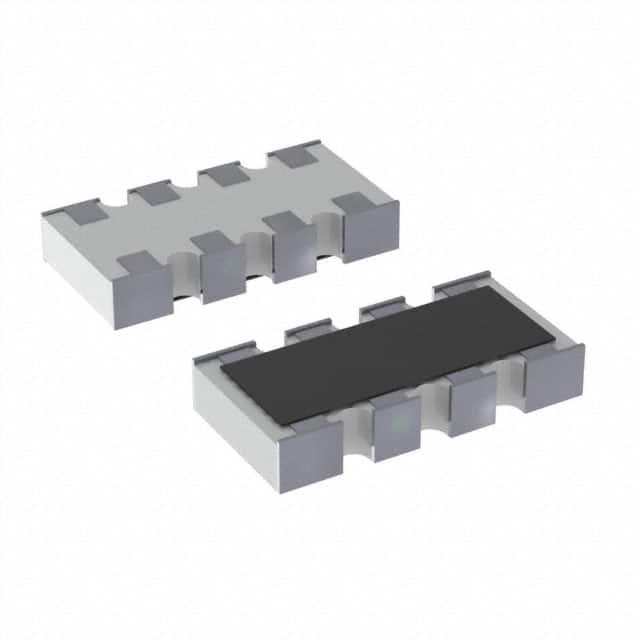

BOURNS 网络阵列电阻 CAY10-272J4LF

CAY10-272J4LF概述

    # 产品简介:CAY10 芯片电阻阵列
    CAY10 芯片电阻阵列是伯恩斯公司推出的一款高性能、小型化的集成电阻解决方案,适用于多种电子应用领域。产品提供两种型号:CAY10-xxxJ2 和 CAY10-xxxJ4,分别包含两个和四个独立隔离电阻。此系列电阻采用凸面端接工艺,具有高精度、稳定性好、适应性强等特点,广泛应用于消费电子、通信设备、工业控制及汽车电子等领域。

    技术参数


    | 参数类别 | 规格 |

    | 电阻值范围 | 3 欧姆至 1 兆欧姆(E24 系列) |
    | 电阻公差 | ±5% |
    | 最大功率 | 每个电阻:0.0625W;封装总功率:0.125W(CAY10-xxxJ2),0.250W(CAY10-xxxJ4) |
    | 工作温度范围 | -55°C 至 +125°C |
    | 过载电压 | 最大 50V |
    | 工作电压 | 最大 25V |
    | 封装尺寸 | 0404 或 0804(依据型号) |
    | 电气特性 | 符合 RoHS 标准 |

    产品特点和优势


    1. 小型化设计:在 0404 或 0804 的紧凑封装中提供多路独立电阻,极大节省电路板空间。
    2. 高可靠性:凸面端接工艺提高了焊点可靠性,适合所有焊接工艺。
    3. 优异的温度特性:对电阻值变化进行严格控制,温度系数小(3 欧姆至 9.1 欧姆:±500 ppm/°C;10 欧姆至 1 兆欧姆:±200 ppm/°C)。
    4. 广泛的适用性:支持自动化贴片工艺,满足大批量生产需求。

    应用案例和使用建议


    应用场景:
    - 消费电子:手机、平板电脑、可穿戴设备中的信号调理电路。
    - 通信设备:路由器、交换机中的阻抗匹配电路。
    - 工业控制:传感器接口电路和模拟信号调理电路。
    - 汽车电子:车身控制单元(BCM)中的电压分压电路。
    使用建议:
    - 在高湿环境中使用时,建议对封装进行密封处理以提升防潮性能。
    - 若需更高精度(±1%),可考虑 E96 系列替代品。
    - 建议在批量生产前进行环境老化测试,确保长期稳定运行。

    兼容性和支持


    CAY10 芯片电阻阵列兼容主流自动贴片设备,广泛支持锡铅合金和无铅焊接工艺。Bourns 提供全面的技术支持和售后服务,确保客户在产品选型、应用开发及量产过程中获得专业指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现开路现象 | 检查焊接温度曲线是否符合要求(参考文件中提供的焊接曲线)。 |
    | 电阻值偏离设计值 | 验证实际环境温度和湿度是否超出规定范围。 |
    | 使用中偶发失效 | 适当增加负载电路的设计冗余,例如加入保护二极管。 |

    总结和推荐


    综上所述,CAY10 芯片电阻阵列凭借其出色的尺寸、精度和稳定性,在电子设计中具备显著的优势。其适用于多种应用场景,尤其适合对体积和性能有较高要求的场合。对于追求小型化和高可靠性设计的工程师,我们强烈推荐选择 CAY10 芯片电阻阵列作为首选方案。

CAY10-272J4LF参数

参数
电阻值 2.7KΩ
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
电阻匹配比 -
单个电阻功率 62.5mW
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 2mm*1mm*450μm
通用封装 0804
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CAY10-272J4LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CAY10-272J4LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS CAY10-272J4LF CAY10-272J4LF数据手册

CAY10-272J4LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9718
10+ $ 0.0426 ¥ 0.3595
25+ $ 0.0322 ¥ 0.2721
100+ $ 0.0253 ¥ 0.2138
250+ $ 0.0196 ¥ 0.1652
1000+ $ 0.0138 ¥ 0.1166
2500+ $ 0.011 ¥ 0.093
10000+ $ 0.0077 ¥ 0.0651
库存: 10290
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.97
