首页  >  产品百科  >  CGA0603MLC-24E

CGA0603MLC-24E

产品分类: 压敏电阻
厂牌: BOURNS
产品描述: 1 24V 0.5pF@1MHz 0603 贴片安装 1.6mm*800μm*450μm
供应商型号: N-CGA0603MLC-24E
供应商: 云汉优选
标准整包数: 1

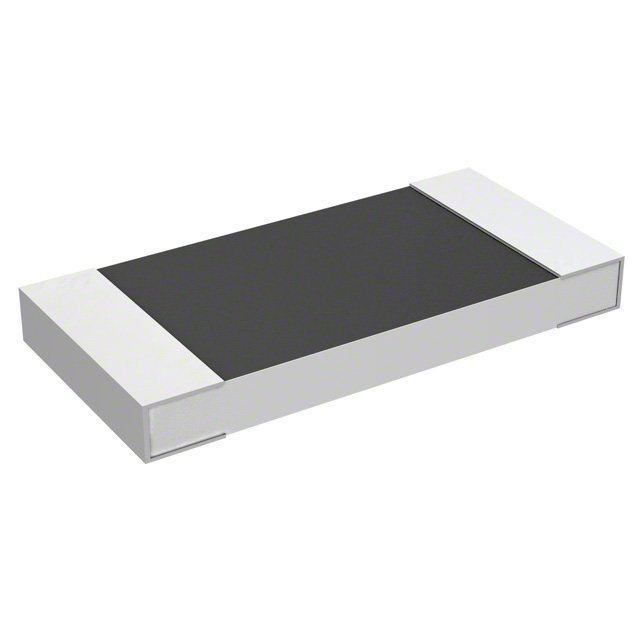

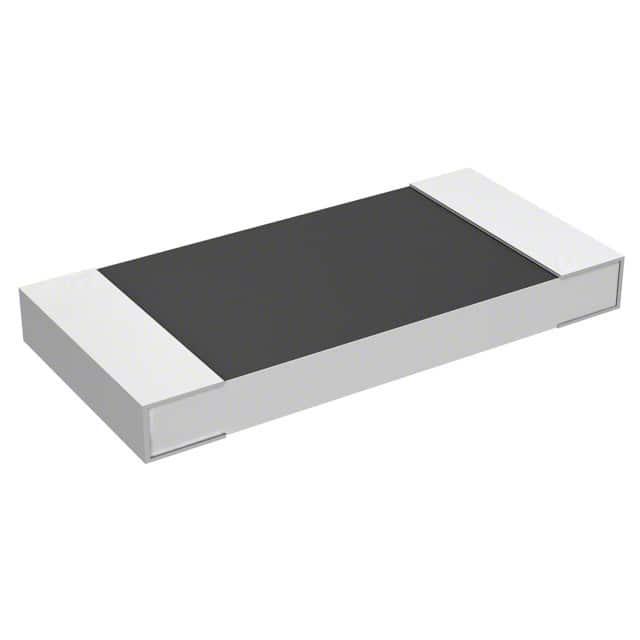

BOURNS 压敏电阻 CGA0603MLC-24E

CGA0603MLC-24E概述


    产品简介


    产品类型:
    ChipGuard® MLC系列 ESD保护器,包含两种封装尺寸(0402和0603)和多种操作电压版本(3.3V, 5V, 12V, 24V)。
    主要功能:
    该系列产品旨在通过静电放电(ESD)保护电子设备,使其免受电磁干扰和其他潜在破坏性事件的影响。特别适用于高速USB 3.0/USB OTG、HDMI 1.4、DVI和IEEE1394接口的保护。
    应用领域:
    - HDMI 1.4
    - 数字视觉接口(DVI)
    - USB 3.0 / USB OTG
    - 内存保护
    - SIM卡端口

    技术参数


    | 参数 | 符号 | CG0402MLC | CG0603MLC |
    ||
    | 连续操作电压 | VDC | 3.3, 5, 12, 24 V | 3.3, 5, 12, 24 V |
    | 克拉平电压 | VC | 25 V | 25 V |
    | 最大电容 | CO | 0.5 pF | 0.5 pF |
    | 最大漏电流 | IL | 5 nA | 5 nA |
    | 触发电压 | VT | 250 V | 250 V |
    | 响应时间 | RT | 1 ns | 1 ns |
    | 工作温度范围 | TOPR | -40 to +85℃ | -40 to +125℃ |
    | 存储温度范围 | TSTG | -55 to +150℃ | -55 to +150℃ |

    产品特点和优势


    - 环保材料: 罗氏合规(RoHS),满足欧盟环保要求。
    - 高耐压能力: ESD防护超过25 kV,确保设备稳定运行。
    - 低电容和泄漏电流: 电容<0.5 pF,漏电流<5 nA,几乎无干扰透明工作模式。
    - 快速响应时间: 仅需1纳秒即可响应,最大限度降低ESD冲击影响。
    - 广泛应用: 适用于多种高要求应用场景,如HDMI、DVI和USB接口。

    应用案例和使用建议


    应用场景:
    ChipGuard® MLC系列广泛应用于USB 3.0、HDMI 1.4、DVI等接口的保护。这些接口是当前众多电子设备不可或缺的部分,例如个人电脑、智能手机和平板电脑。
    使用建议:
    - 在使用过程中避免设备受到剧烈震动和高温,预热和渐冷是推荐的操作方法。
    - 推荐使用焊枪的温度不超过280℃,且焊接时间少于3秒。
    - 避免使用过量的焊料,建议焊膏厚度为150至200微米。

    兼容性和支持


    - 兼容性: ChipGuard® MLC系列与各种USB和视频接口完全兼容,适用于不同的系统配置。
    - 支持和服务: Bourns公司提供全面的技术支持和售后服务,包括产品手册下载、技术支持热线和在线技术支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备在ESD环境下不稳定 | 确保正确安装并检查电容值和漏电流 |
    | 设备发热严重 | 检查散热设计和焊料厚度 |
    | 无法正常工作 | 重新检查连接和接口,确保无松动 |

    总结和推荐


    综上所述,ChipGuard® MLC系列 ESD保护器是一款高性能、环保且稳定的解决方案,特别适合在USB 3.0、HDMI 1.4、DVI等接口上使用。其低电容、低泄漏电流和快速响应的特点使得它在保护敏感电子设备方面表现优异。因此,强烈推荐在相关电子设备中采用此产品,以提升整体系统的可靠性。

CGA0603MLC-24E参数

参数
压敏电压 -
能量 -
最小压敏电压 -
最大交流电压 -
电路数 1
最大直流电压 24V
最大压敏电压 -
不同频率时的电容 0.5pF@1MHz
浪涌电流 -
长*宽*高 1.6mm*800μm*450μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CGA0603MLC-24E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CGA0603MLC-24E数据手册

厂牌 PDF简要描述 下载
BOURNS 压敏电阻 BOURNS CGA0603MLC-24E CGA0603MLC-24E数据手册

CGA0603MLC-24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
