4605X-101-103LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 10KΩ ±2% ±100ppm/℃ 200mW SIP-5 通孔安装 12.65mm*2.49mm*5.08mm
供应商型号: 26M-4605X-101-103LF
供应商: 云汉优选
标准整包数: 1

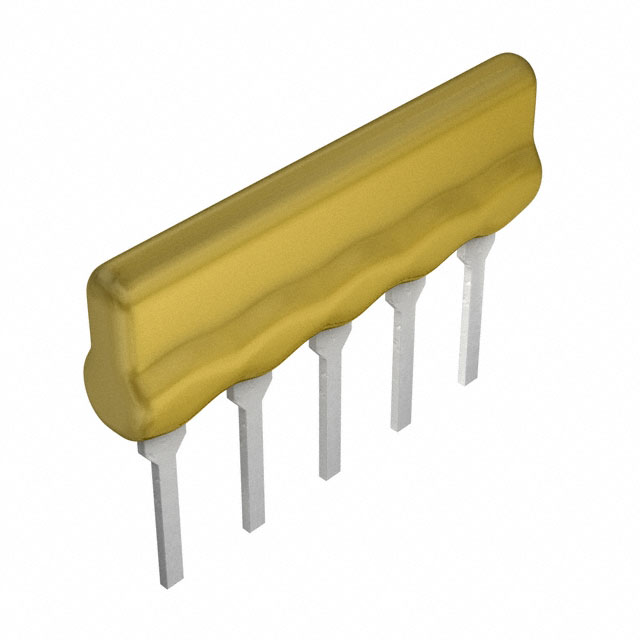

BOURNS 网络阵列电阻 4605X-101-103LF

4605X-101-103LF概述

    4600X Series – Thick Film Conformal SIPs 技术手册摘要

    1. 产品简介


    4600X 系列是厚膜封装单列直插式电阻(SIPs),符合 RoHS 规范。该系列产品具有低轮廓设计,可与双列直插式封装(DIPs)兼容,广泛适用于多种引脚配置,以增强设计灵活性。标准包装包括散装和弹夹包装,适用于多种焊接工艺。标记清晰,便于永久识别。

    2. 技术参数


    - 电阻范围: 10 欧姆至 10 兆欧姆
    - 最大工作电压: 100 V
    - 温度系数:
    - 50 欧姆至 2.2 兆欧姆: ±100 ppm/°C
    - 50 欧姆以下: ±250 ppm/°C
    - 2.2 兆欧姆以上: ±250 ppm/°C
    - TCR跟踪: 最大 50 ppm/°C
    - 绝缘电阻: 最小 10,000 兆欧姆
    - 耐压: 200 VRMS
    - 工作温度: -55°C 至 +125°C
    - 功率额定值: 例如,4606X 在 70°C 下为 0.75 W

    3. 产品特点和优势


    - 低轮廓设计: 与 DIP 封装兼容,适合空间受限的设计。
    - 广泛引脚配置: 增强设计灵活性。
    - 弹夹包装: 方便自动化生产和组装。
    - 永久标识: 色差背景上的标记确保长期识别。
    - RoHS 合规: 符合环保要求。

    4. 应用案例和使用建议


    - 典型应用场景: DRAM、SCSI 接口、R/2R 梯形网络等。
    - 使用建议: 在设计时考虑高温下的功率降额曲线,确保稳定运行。

    5. 兼容性和支持


    - 兼容性: 与多种电路配置兼容,如并联、串联、分立引脚等。
    - 支持: 提供详细的技术文档和应用笔记,包括 DRAM 应用、双终端电阻网络等。

    6. 常见问题与解决方案


    - 问题1: 高温下功率降额不足。
    - 解决方案: 查看温度降额曲线,选择合适的封装型号。
    - 问题2: 焊接过程中电阻变化。
    - 解决方案: 选择合适焊剂,推荐使用松香助焊剂和溶剂清洗或无清洗助焊剂过程。
    - 问题3: 长期可靠性问题。
    - 解决方案: 严格遵循制造商的焊接和装配指南,定期进行电气测试验证。

    7. 总结和推荐


    4600X 系列电阻具有出色的可靠性和设计灵活性,适用于多种高要求的应用场合。它们通过了严格的 RoHS 认证,确保环保合规。其丰富的配置选项和详细的使用文档使它们成为设计工程师的理想选择。因此,我们强烈推荐使用该系列产品。

4605X-101-103LF参数

参数
电阻值 10KΩ
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
单个电阻功率 200mW
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
长*宽*高 12.65mm*2.49mm*5.08mm
通用封装 SIP-5
安装方式 通孔安装
零件状态 在售
包装方式 散装

4605X-101-103LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4605X-101-103LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4605X-101-103LF 4605X-101-103LF数据手册

4605X-101-103LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.6017
10+ ¥ 0.5593
100+ ¥ 0.544
500+ ¥ 0.5225
1000+ ¥ 0.5027
库存: 62
起订量: 1 增量: 200
交货地:
最小起订量为:1
合计: ¥ 0.6
